压力容器审核人培训班教材

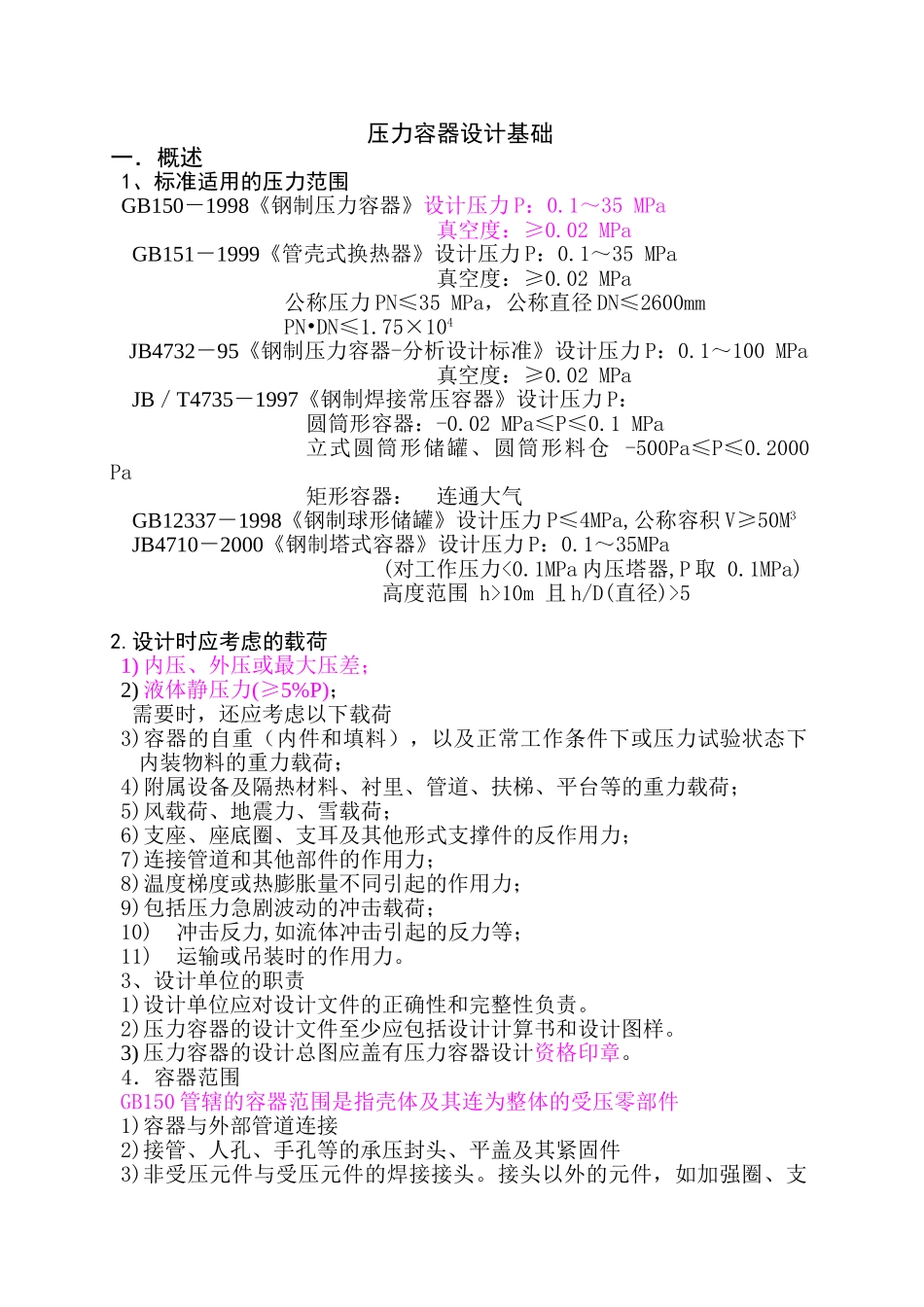

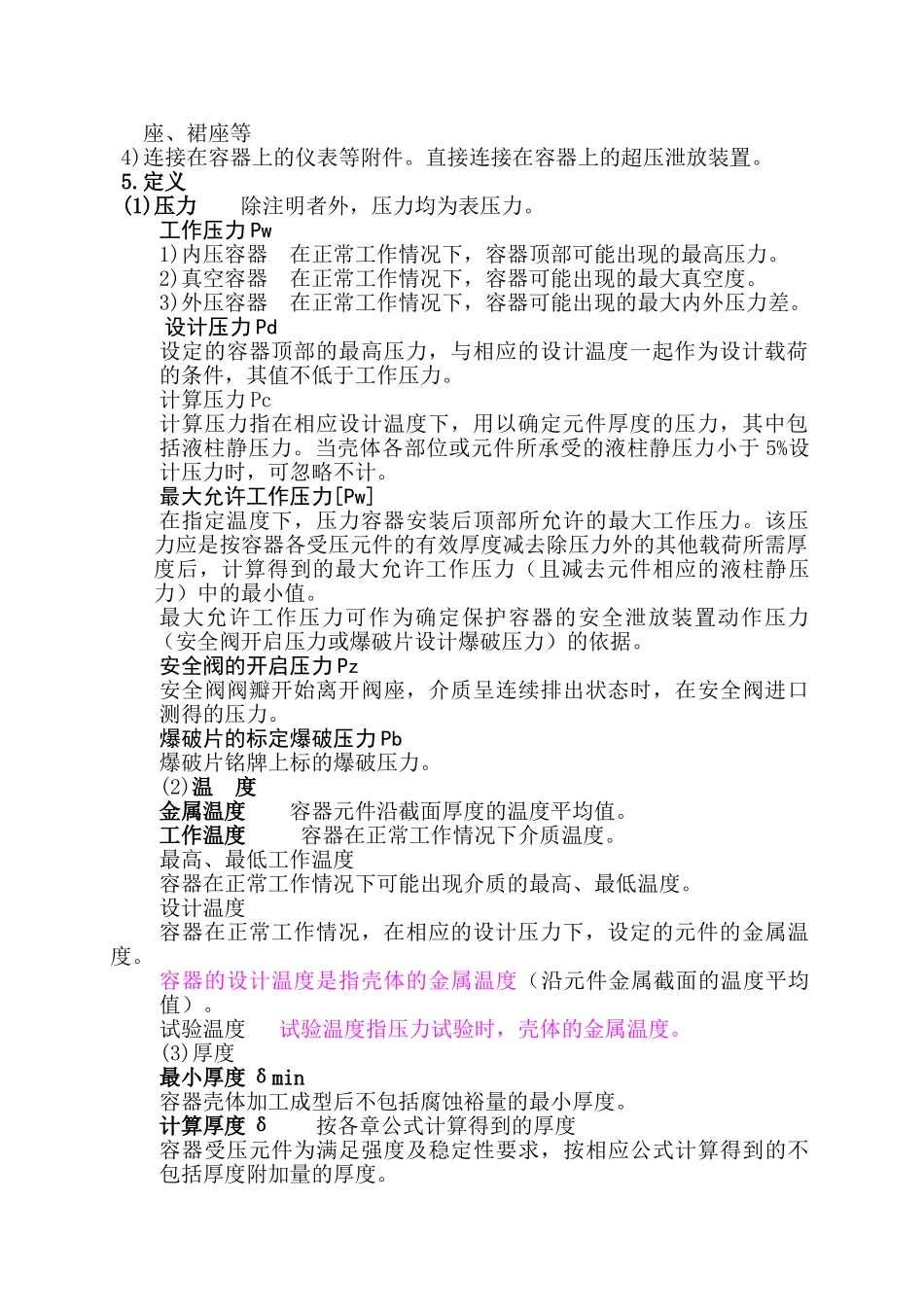

压力容器设计基础一．概述 1、标准适用的压力范围 GB150－1998《钢制压力容器》设计压力 P：0.1～35 MPa 真空度：≥0.02 MPa GB151－1999《管壳式换热器》设计压力 P：0.1～35 MPa 真空度：≥0.02 MPa公称压力 PN≤35 MPa，公称直径 DN≤2600mm PN•DN≤1.75×104 JB4732－95《钢制压力容器-分析设计标准》设计压力 P：0.1～100 MPa 真空度：≥0.02 MPa JB／T4735－1997《钢制焊接常压容器》设计压力 P：圆筒形容器：-0.02 MPa≤P≤0.1 MPa立式圆筒形储罐、圆筒形料仓 -500Pa≤P≤0.2000 Pa矩形容器： 连通大气 GB12337－1998《钢制球形储罐》设计压力 P≤4MPa,公称容积 V≥50M3 JB4710－2000《钢制塔式容器》设计压力 P：0.1～35MPa (对工作压力<0.1MPa 内压塔器,P 取 0.1MPa) 高度范围 h>10m 且 h/D(直径)>52.设计时应考虑的载荷1) 内压、外压或最大压差；2) 液体静压力(≥5%P)； 需要时，还应考虑以下载荷3)容器的自重（内件和填料），以及正常工作条件下或压力试验状态下内装物料的重力载荷；4)附属设备及隔热材料、衬里、管道、扶梯、平台等的重力载荷；5)风载荷、地震力、雪载荷；6)支座、座底圈、支耳及其他形式支撑件的反作用力；7)连接管道和其他部件的作用力；8)温度梯度或热膨胀量不同引起的作用力；9)包括压力急剧波动的冲击载荷；10)冲击反力,如流体冲击引起的反力等；11)运输或吊装时的作用力。3、设计单位的职责1)设计单位应对设计文件的正确性和完整性负责。2)压力容器的设计文件至少应包括设计计算书和设计图样。3) 压力容器的设计总图应盖有压力容器设计资格印章。 4．容器范围GB150 管辖的容器范围是指壳体及其连为整体的受压零部件1)容器与外部管道连接2)接管、人孔、手孔等的承压封头、平盖及其紧固件3)非受压元件与受压元件的焊接接头。接头以外的元件，如加强圈、支座、裙座等4)连接在容器上的仪表等附件。直接连接在容器上的超压泄放装置。 5.定义 (1)压力 除注明者外，压力均为表压力。工作压力 Pw1)内压容器 在正常工作情况下，容器顶部可能出现的最高压力。2)真空容器 在正常工作情况下，容器可能出现的最大真空度。3)外压容器 在正常工作情况下，容器可能出现的最大内外压力差。 设计压力 Pd设定的容器顶部的最高压力，与相应的设计温度一起作为设计载荷的条件，其值不低于工作压力。计算压力 Pc计算压力指在相应设计温度下，用以确定元件厚度的压力，其中包...
