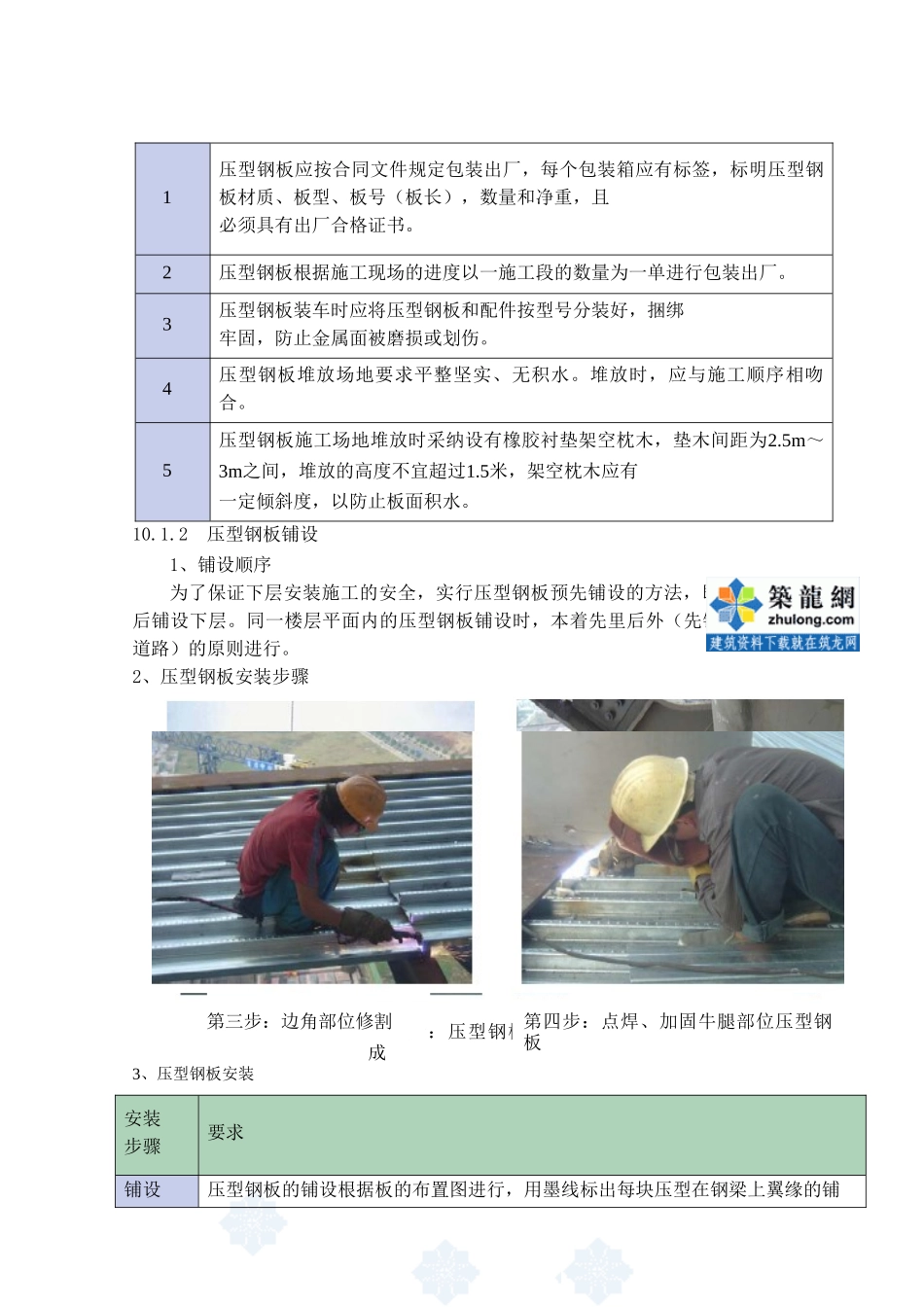

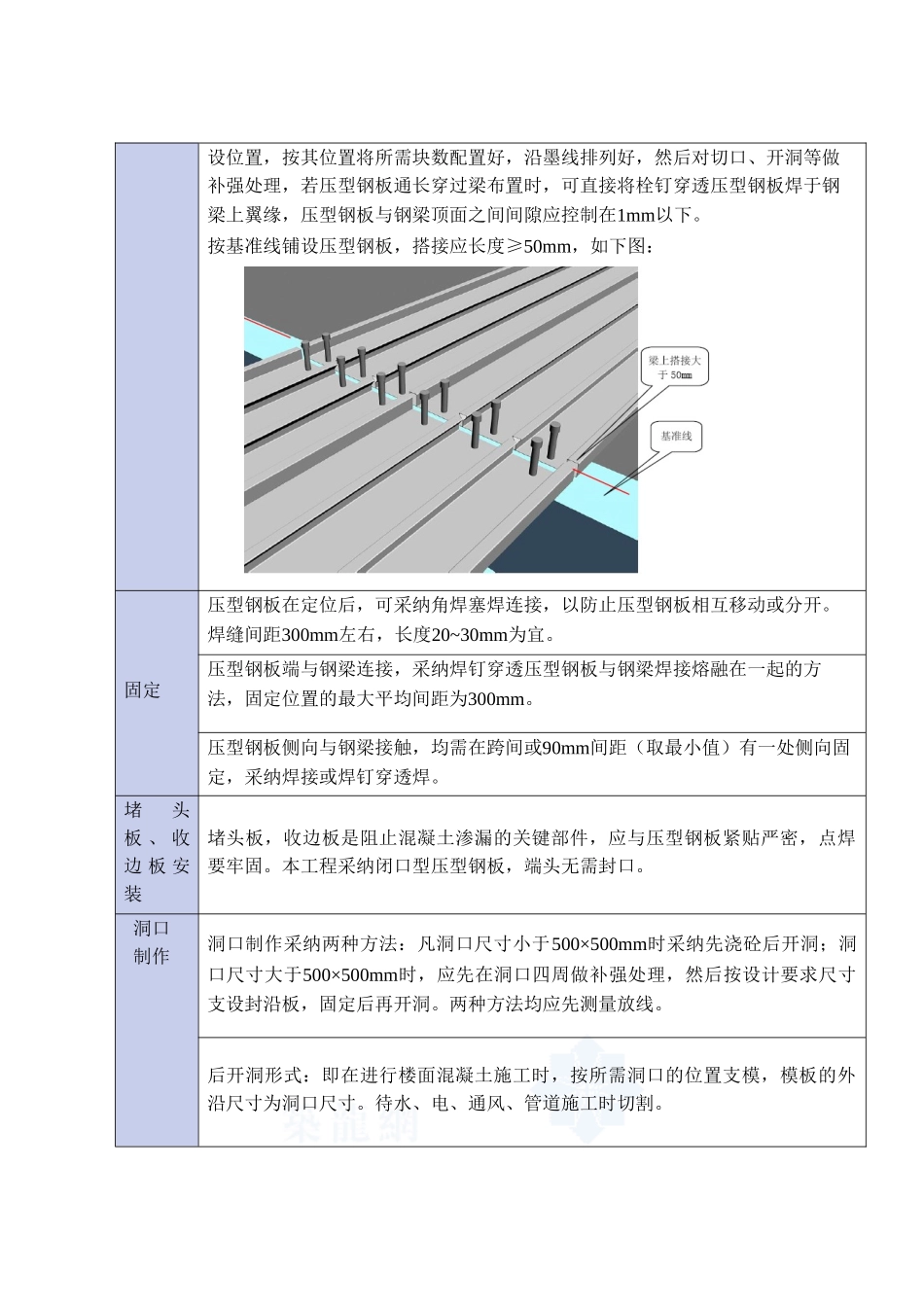

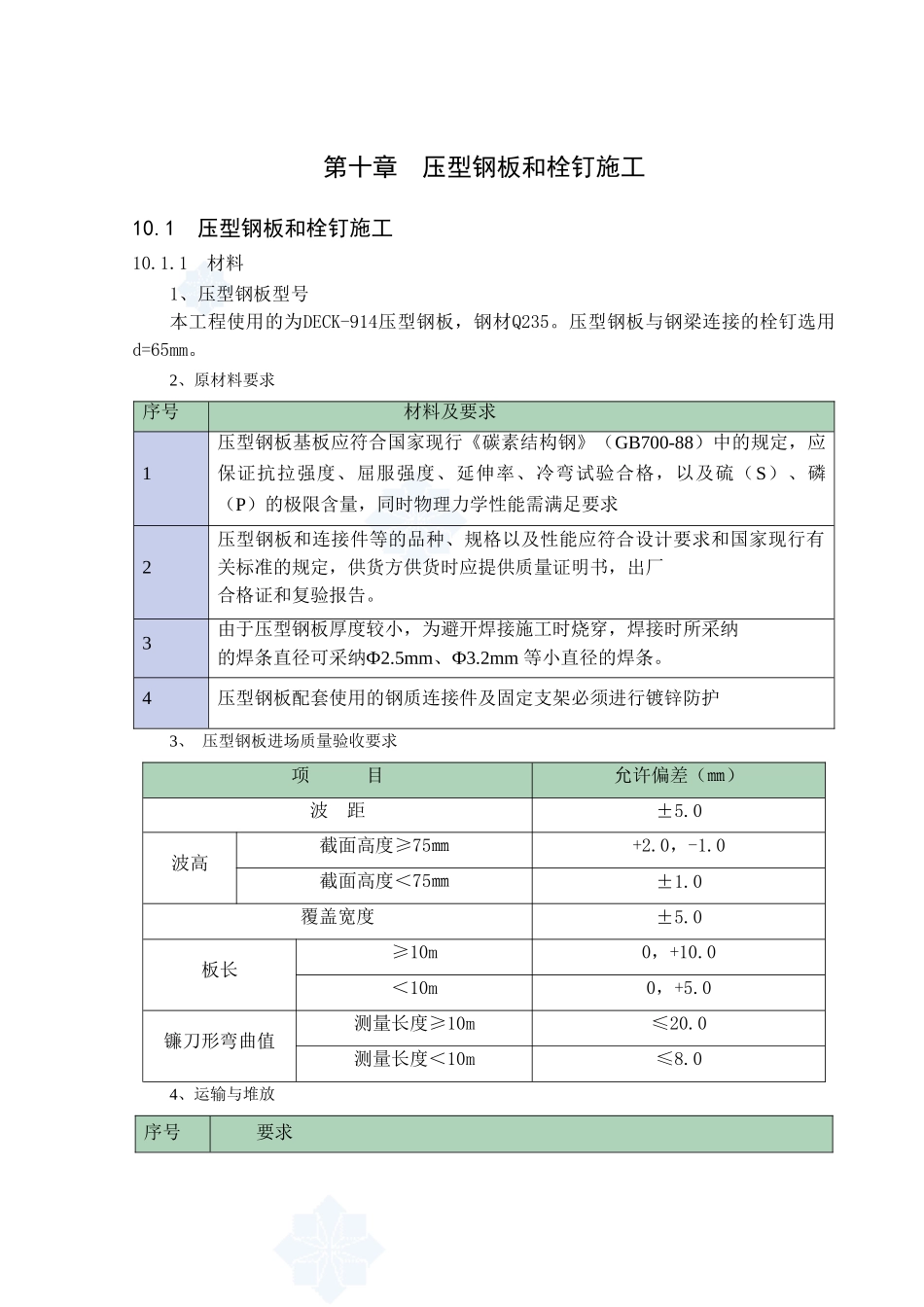

第十章 压型钢板和栓钉施工10.1 压型钢板和栓钉施工10.1.1 材料1、压型钢板型号本工程使用的为DECK-914压型钢板，钢材Q235。压型钢板与钢梁连接的栓钉选用d=65mm。 2、原材料要求序号材料及要求1压型钢板基板应符合国家现行《碳素结构钢》（GB700-88）中的规定，应保证抗拉强度、屈服强度、延伸率、冷弯试验合格，以及硫（S）、磷（P）的极限含量，同时物理力学性能需满足要求2压型钢板和连接件等的品种、规格以及性能应符合设计要求和国家现行有关标准的规定，供货方供货时应提供质量证明书，出厂合格证和复验报告。3由于压型钢板厚度较小，为避开焊接施工时烧穿，焊接时所采纳的焊条直径可采纳Ф2.5mm、Ф3.2mm 等小直径的焊条。4压型钢板配套使用的钢质连接件及固定支架必须进行镀锌防护3、 压型钢板进场质量验收要求项 目允许偏差（㎜）波 距±5.0波高截面高度≥75㎜+2.0，-1.0截面高度＜75㎜±1.0覆盖宽度±5.0板长≥10m0，+10.0＜10m0，+5.0镰刀形弯曲值测量长度≥10m≤20.0测量长度＜10m≤8.04、运输与堆放序号要求1压型钢板应按合同文件规定包装出厂，每个包装箱应有标签，标明压型钢板材质、板型、板号（板长），数量和净重，且必须具有出厂合格证书。2压型钢板根据施工现场的进度以一施工段的数量为一单进行包装出厂。3压型钢板装车时应将压型钢板和配件按型号分装好，捆绑牢固，防止金属面被磨损或划伤。4压型钢板堆放场地要求平整坚实、无积水。堆放时，应与施工顺序相吻合。5压型钢板施工场地堆放时采纳设有橡胶衬垫架空枕木，垫木间距为2.5m～3m之间，堆放的高度不宜超过1.5米，架空枕木应有一定倾斜度，以防止板面积水。10.1.2 压型钢板铺设1、铺设顺序为了保证下层安装施工的安全，实行压型钢板预先铺设的方法，即先铺设顶层、后铺设下层。同一楼层平面内的压型钢板铺设时，本着先里后外（先铺通主要的辐射道路）的原则进行。2、压型钢板安装步骤3、压型钢板安装安装步骤要求铺设压型钢板的铺设根据板的布置图进行，用墨线标出每块压型在钢梁上翼缘的铺第五步：压型钢板铺设完成第一步：压型钢板吊装第二步：压型钢板铺设第三步：边角部位修割第四步：点焊、加固牛腿部位压型钢板设位置，按其位置将所需块数配置好，沿墨线排列好，然后对切口、开洞等做补强处理，若压型钢板通长穿过梁布置时，可直接将栓钉穿透压型钢板焊于钢梁上翼缘，压型钢板与钢梁顶面之间间隙应控制在1mm以下。按基准线铺设压型钢板，搭接应长度≥50...
