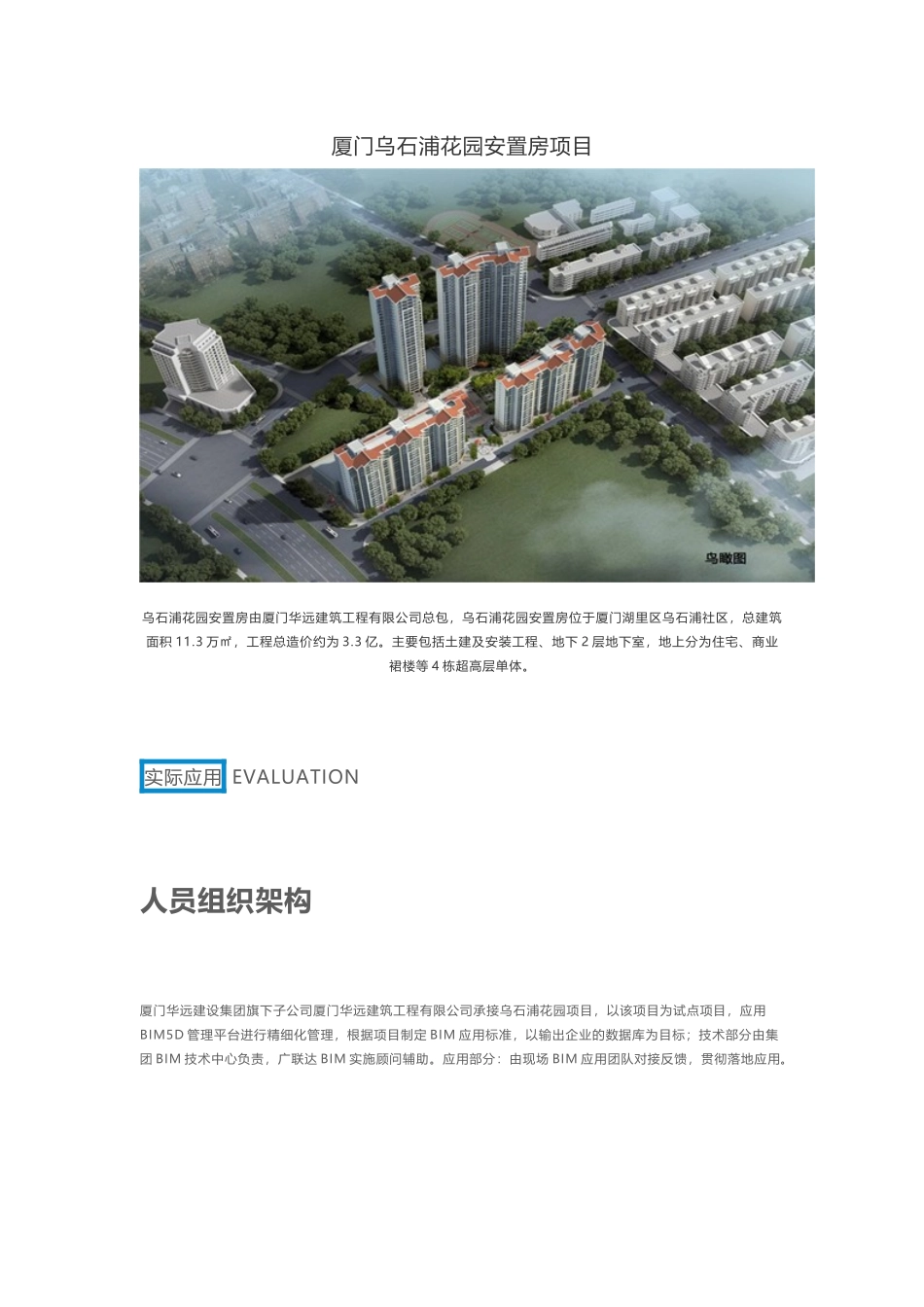

厦门乌石浦花园安置房项目

厦门乌石浦花园安置房项目乌石浦花园安置房由厦门华远建筑工程有限公司总包，乌石浦花园安置房位于厦门湖里区乌石浦社区，总建筑面积 11.3 万㎡，工程总造价约为 3.3 亿。主要包括土建及安装工程、地下 2 层地下室，地上分为住宅、商业裙楼等 4 栋超高层单体。实际应用 EVALUATION人员组织架构厦门华远建设集团旗下子公司厦门华远建筑工程有限公司承接乌石浦花园项目，以该项目为试点项目，应用BIM5D 管理平台进行精细化管理，根据项目制定 BIM 应用标准，以输出企业的数据库为目标；技术部分由集团 BIM 技术中心负责，广联达 BIM 实施顾问辅助。应用部分：由现场 BIM 应用团队对接反馈，贯彻落地应用。项目难点：1. 难以把控与监管现场实际桩基础施工进度。2. 管桩施工的质量管控不好监管。3. 进度款结算时，往往容易出现扯皮现象，造成大量人力的浪费。 BIM 应用内容1. 平台后端对围护桩/工程桩施工过程质量管控进行设置；2. 通过手机 APP 记录施工过程进度，质量信息，并对其进行汇总分析；3. 利用 BIM 数据，进行进度报量； BIM 应用流程1. 建立桩基施工图 BIM 模型；2. 确定 BIM5D 平台管控流程以及管控点；3. 深化桩基 BIM 设计模型，增加桩编号的等相关信息；4. BIM 应用后端流程设定；5. 桩基跟踪应用计划编制；6. Bim5d 手机端桩基应用培训；7. 成果整理及应用意见反馈整理； BIM 实施应用过程1.建立桩基施工图 BIM 模型BIM 中心建模人员建立围护桩/工程桩的几何模型，模型信息包括定位和几何尺寸，并对每根进行桩进行编号，统一命名(GZ _xxxx 或 WZ_xxxx)；BIM 技术中心建模人员对围护体系和桩基础（必要时含地下室结构）进行BIM 模型整合，分析碰撞或冲突问题。项目部负责复核，并将问题反馈给设计/业主处理完善。桩基系统2.模型导入 BIM5D 进行跟踪设计项目部施工员负责编制施工流水段及提供围护桩/工程桩桩进度计划，并明确相关的责任人。 BIM 中心应用人员负责将上述计划与围护桩/工程桩模型相关联。围护桩进度计划 围护桩体系3.桩基跟踪-实测实量现场传统桩基应用流程：现场围护桩成孔施工完成，施工员记录实际数据写在白板上，并且拍照，桩基实测实量数据单独录入围护桩现场施工记录表格中；商务部门向项目生产部不定时提取入土深度，定岩深度等数据，生产部与施工现场班组对量也是由 excel 表格提数据。BIM 实测实量：工艺库设置管控点和预警值，现场通过手机...
