县城排水工程课程设计

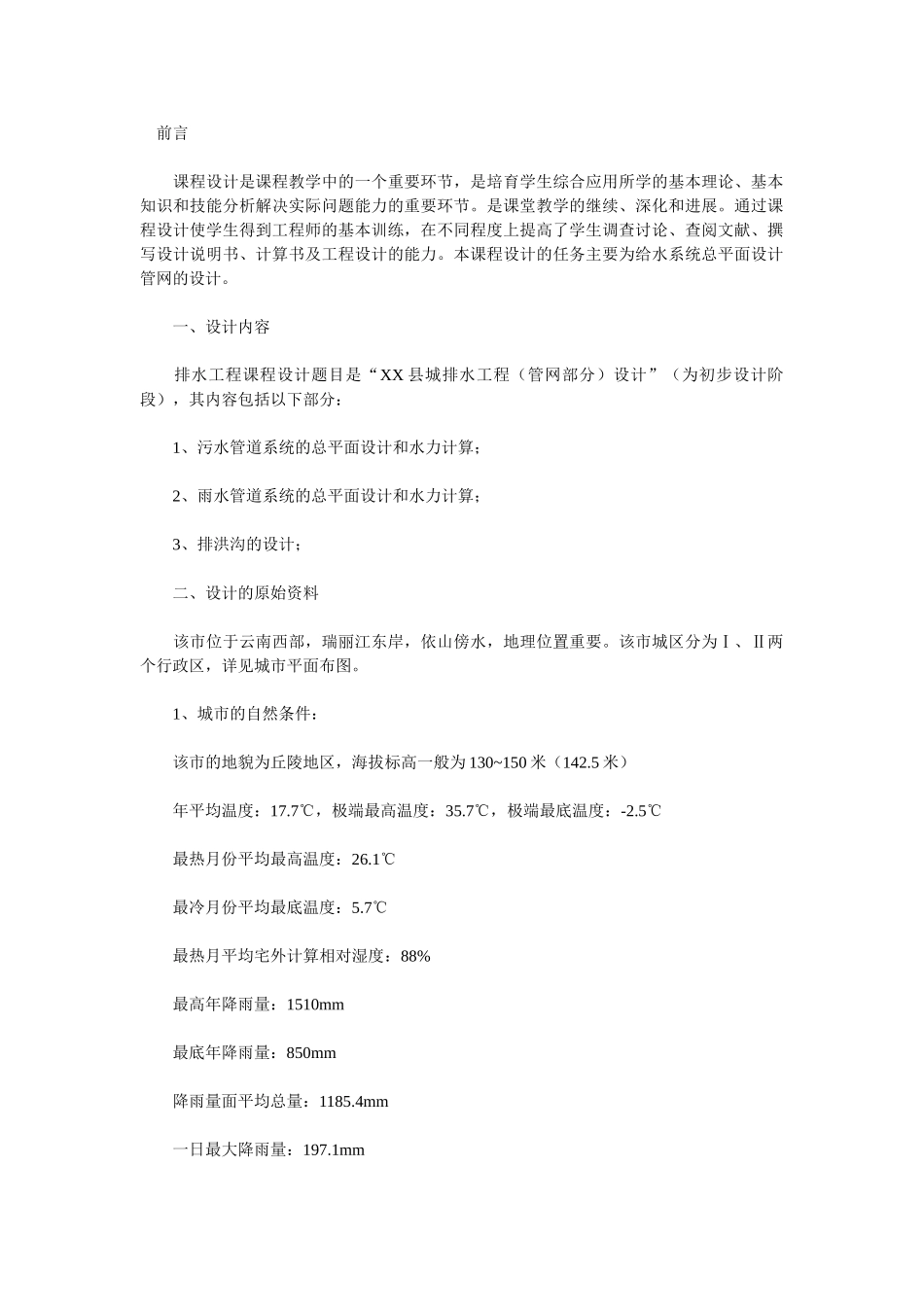

前言 课程设计是课程教学中的一个重要环节，是培育学生综合应用所学的基本理论、基本知识和技能分析解决实际问题能力的重要环节。是课堂教学的继续、深化和进展。通过课程设计使学生得到工程师的基本训练，在不同程度上提高了学生调查讨论、查阅文献、撰写设计说明书、计算书及工程设计的能力。本课程设计的任务主要为给水系统总平面设计管网的设计。 一、设计内容 排水工程课程设计题目是“XX 县城排水工程（管网部分）设计”（为初步设计阶段），其内容包括以下部分： 1、污水管道系统的总平面设计和水力计算； 2、雨水管道系统的总平面设计和水力计算； 3、排洪沟的设计； 二、设计的原始资料 该市位于云南西部，瑞丽江东岸，依山傍水，地理位置重要。该市城区分为Ⅰ、Ⅱ两个行政区，详见城市平面布图。 1、城市的自然条件： 该市的地貌为丘陵地区，海拔标高一般为 130~150 米（142.5 米） 年平均温度：17.7℃，极端最高温度：35.7℃，极端最底温度：-2.5℃ 最热月份平均最高温度：26.1℃ 最冷月份平均最底温度：5.7℃ 最热月平均宅外计算相对湿度：88% 最高年降雨量：1510mm 最底年降雨量：850mm 降雨量面平均总量：1185.4mm 一日最大降雨量：197.1mm 一小时最大降雨量：85.6mm 室外风速冬季平均：1.0m/s 室外风速夏季平均：0.9m/s 风向 6 月 SE7 月 SE8 月 SE 频率 6 月 33%7 月 35%8 月 25% 常年主导风向 SE 夏季主导风向 SE 频率 32% 起暴雨强度公式为：q=2422(1+0.775㏒p)/(t+12.8p)0.77 某江、某河流经该市，某江最大流量 5630 立方米/s； 多年平均流量 1700 立方米/s； 最小流量 700 立方米/s。 某河最大流量 10 立方米/s，最小流量 0.5 立方米/s 根据某市某水文站资料，某江水位统计资料为： 最高水位（年）136.42m 最底水位（年）94.07m 平均水位 104.14m 江流利用情况：某江有航运 2、城市的地质资料： 根据钻探资料，该市地下水储量小，最深埋藏在地面 3.0m 以下，一般为 1.0m 左右，为紫红色砂土岩层，地震烈度 <6 度，建筑物设计一般不考虑防震，地基承载力均为15kg/㎝2 以上。 3、城市总体规划概况 （1）该市是地级市，是该党政机关所在地。根据城市总体规划，规划人口近期为 15万，远期为 18 万，供水普及率 93%。（2）该市为滇西交通要冲几农副产品集散地，有纺织、制革、罐头、造纸等工业。 （3）城市道路分为主干道和次干道。主干道红...
