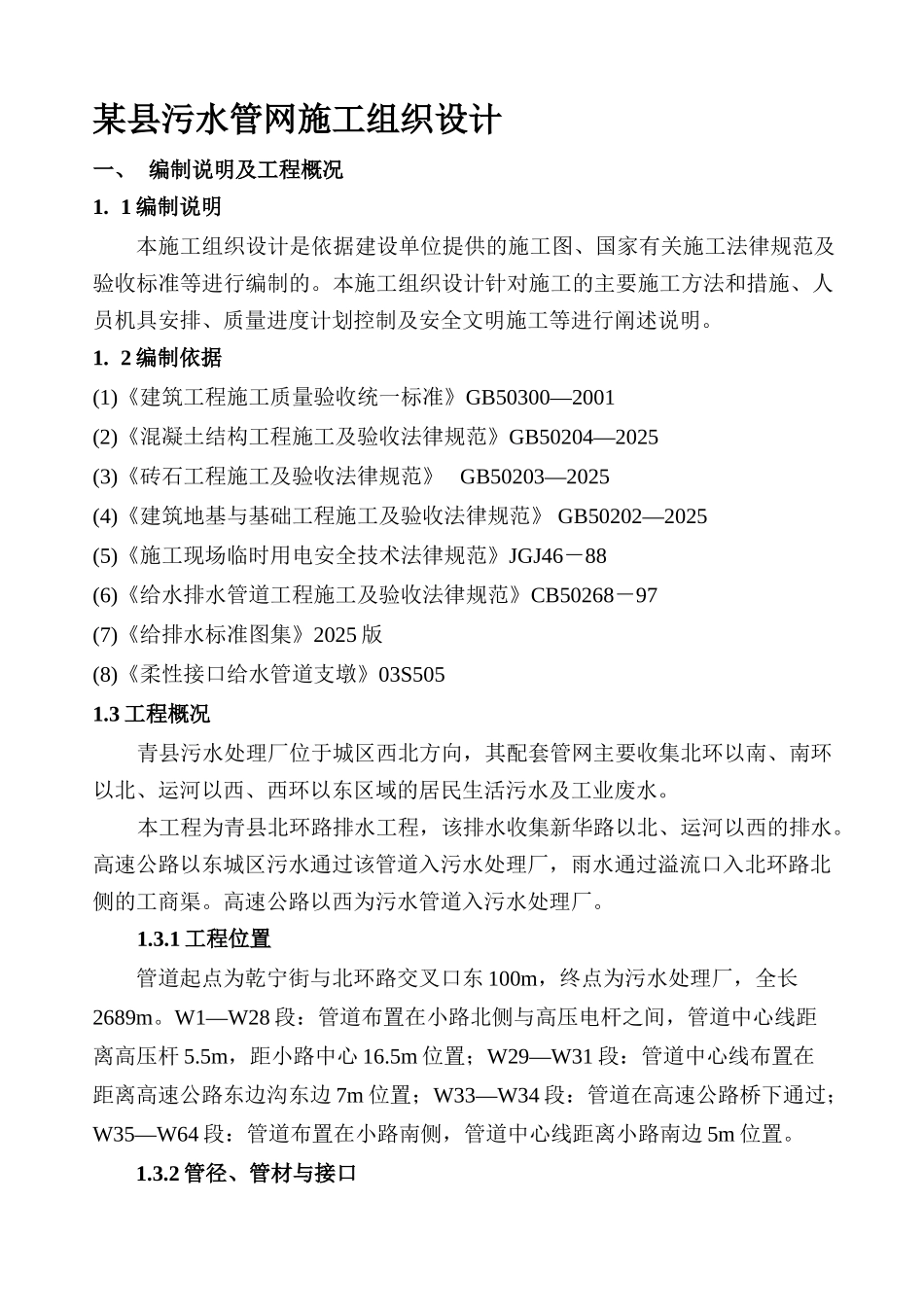

某县污水管网施工组织设计一、 编制说明及工程概况1. 1 编制说明本施工组织设计是依据建设单位提供的施工图、国家有关施工法律规范及验收标准等进行编制的。本施工组织设计针对施工的主要施工方法和措施、人员机具安排、质量进度计划控制及安全文明施工等进行阐述说明。1. 2 编制依据(1)《建筑工程施工质量验收统一标准》GB50300—2001 (2)《混凝土结构工程施工及验收法律规范》GB50204—2025(3)《砖石工程施工及验收法律规范》 GB50203—2025(4)《建筑地基与基础工程施工及验收法律规范》 GB50202—2025(5)《施工现场临时用电安全技术法律规范》JGJ46－88(6)《给水排水管道工程施工及验收法律规范》CB50268－97(7)《给排水标准图集》2025 版(8)《柔性接口给水管道支墩》03S5051.3 工程概况青县污水处理厂位于城区西北方向，其配套管网主要收集北环以南、南环以北、运河以西、西环以东区域的居民生活污水及工业废水。本工程为青县北环路排水工程，该排水收集新华路以北、运河以西的排水。高速公路以东城区污水通过该管道入污水处理厂，雨水通过溢流口入北环路北侧的工商渠。高速公路以西为污水管道入污水处理厂。1.3.1 工程位置管道起点为乾宁街与北环路交叉口东 100m，终点为污水处理厂，全长2689m。W1—W28 段：管道布置在小路北侧与高压电杆之间，管道中心线距离高压杆 5.5m，距小路中心 16.5m 位置；W29—W31 段：管道中心线布置在距离高速公路东边沟东边 7m 位置；W33—W34 段：管道在高速公路桥下通过；W35—W64 段：管道布置在小路南侧，管道中心线距离小路南边 5m 位置。1.3.2 管径、管材与接口本段中管道规格主要为 DN800、DN1000、DN1500，管材为二级钢筋混凝土承插口管，采纳柔性胶圈接口。1.3.3 工程内容 共铺设钢筋混凝土管道 DN800×1139 米，DN1000×1468 米，DN1500×202 米，DN1200×53 米及相应的检查井 67 座、出水口 5 个。1.3.4 工程特点本工程的特点是：工程量大，工期紧，施工线路复杂，地下障碍物较多。二、 施工平面布署见附录施工平面布置图三、 主要施工方法3.1 工程测量3.1.1.根据建设单位提供的城市平面控制网点的位置、编号、精度等级及其座标和高程数据，确定管网的线位和高程。3.1.2.根据施工图上座标位置，用经纬仪先放出管线的位置，然后确定管沟及井的位置。3.1.3.由于管道中心桩在施工中要被挖掉，为了便于确定中线及井的位置，在施工时不受干扰，在易于保存桩位的地...
