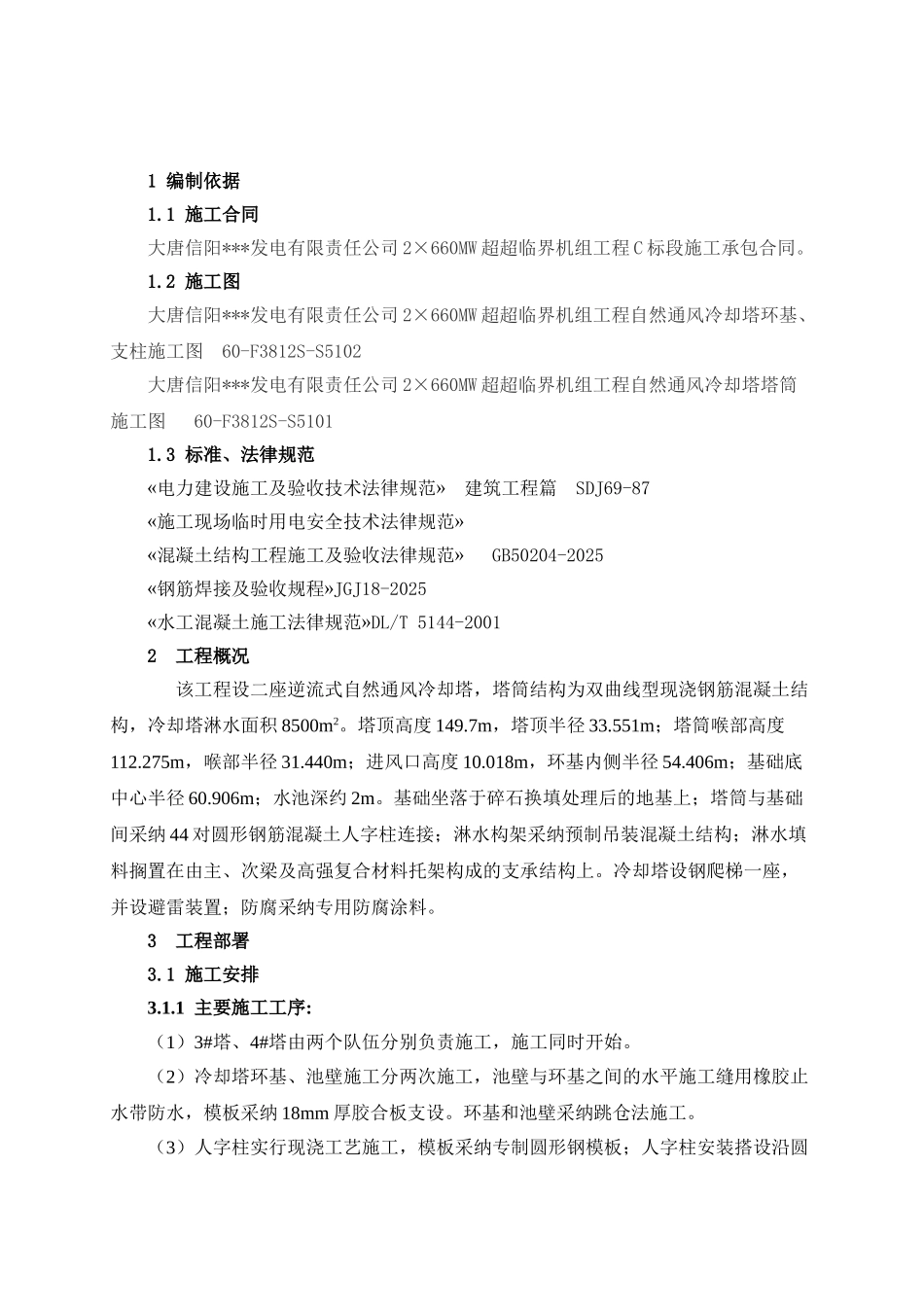

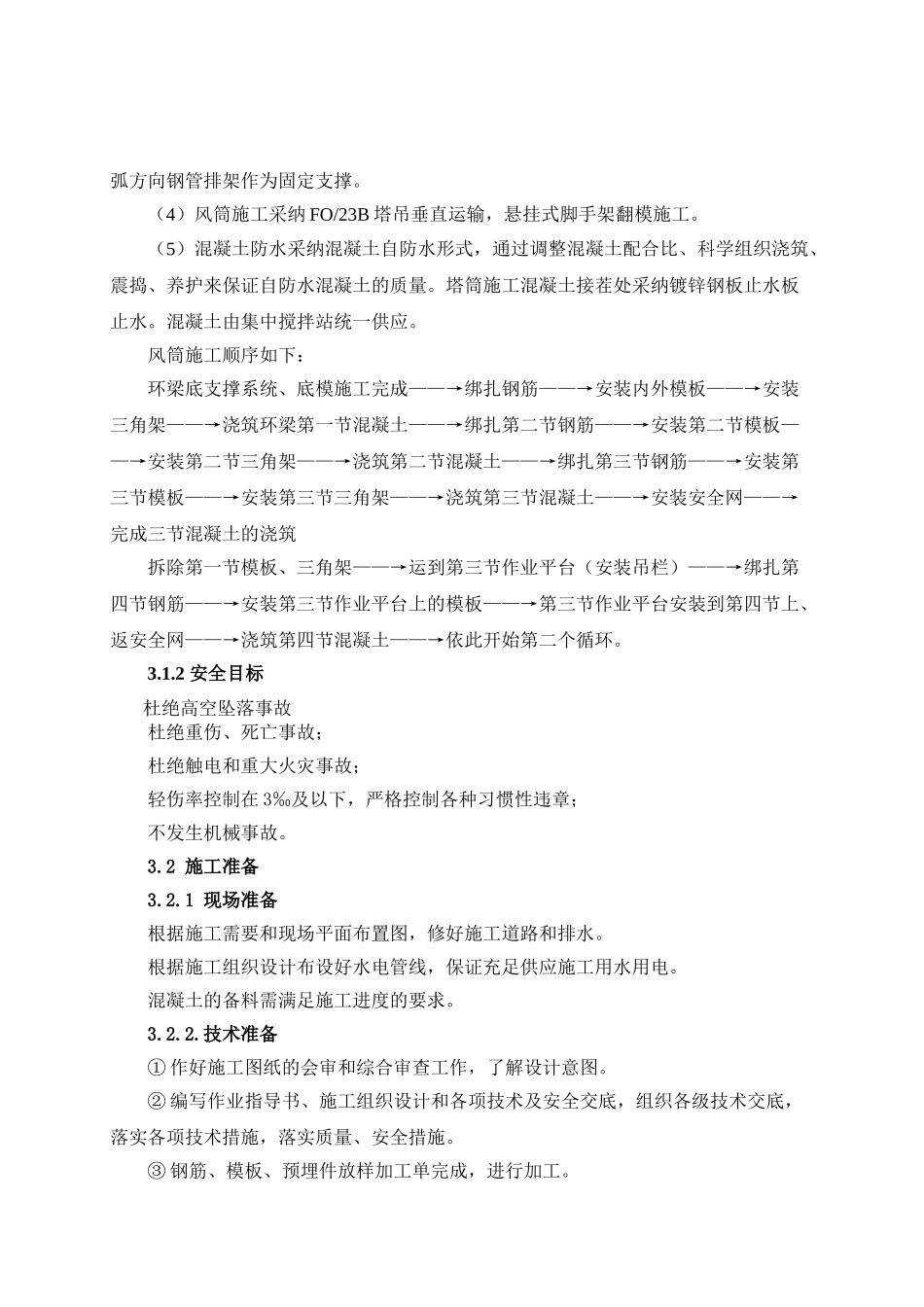

1 编制依据1.1 施工合同大唐信阳***发电有限责任公司 2×660MW 超超临界机组工程 C 标段施工承包合同。1.2 施工图大唐信阳***发电有限责任公司 2×660MW 超超临界机组工程自然通风冷却塔环基、支柱施工图 60-F3812S-S5102大唐信阳***发电有限责任公司 2×660MW 超超临界机组工程自然通风冷却塔塔筒施工图 60-F3812S-S51011.3 标准、法律规范«电力建设施工及验收技术法律规范» 建筑工程篇 SDJ69-87«施工现场临时用电安全技术法律规范»«混凝土结构工程施工及验收法律规范» GB50204-2025«钢筋焊接及验收规程»JGJ18-2025«水工混凝土施工法律规范»DL/T 5144-20012 工程概况 该工程设二座逆流式自然通风冷却塔，塔筒结构为双曲线型现浇钢筋混凝土结构，冷却塔淋水面积 8500m2。塔顶高度 149.7m，塔顶半径 33.551m；塔筒喉部高度112.275m，喉部半径 31.440m；进风口高度 10.018m，环基内侧半径 54.406m；基础底中心半径 60.906m；水池深约 2m。基础坐落于碎石换填处理后的地基上；塔筒与基础间采纳 44 对圆形钢筋混凝土人字柱连接；淋水构架采纳预制吊装混凝土结构；淋水填料搁置在由主、次梁及高强复合材料托架构成的支承结构上。冷却塔设钢爬梯一座，并设避雷装置；防腐采纳专用防腐涂料。3 工程部署3.1 施工安排3.1.1 主要施工工序: （1）3#塔、4#塔由两个队伍分别负责施工，施工同时开始。（2）冷却塔环基、池壁施工分两次施工，池壁与环基之间的水平施工缝用橡胶止水带防水，模板采纳 18mm 厚胶合板支设。环基和池壁采纳跳仓法施工。（3）人字柱实行现浇工艺施工，模板采纳专制圆形钢模板；人字柱安装搭设沿圆弧方向钢管排架作为固定支撑。（4）风筒施工采纳 FO/23B 塔吊垂直运输，悬挂式脚手架翻模施工。（5）混凝土防水采纳混凝土自防水形式，通过调整混凝土配合比、科学组织浇筑、震捣、养护来保证自防水混凝土的质量。塔筒施工混凝土接茬处采纳镀锌钢板止水板止水。混凝土由集中搅拌站统一供应。风筒施工顺序如下：环梁底支撑系统、底模施工完成——→绑扎钢筋——→安装内外模板——→安装三角架——→浇筑环梁第一节混凝土——→绑扎第二节钢筋——→安装第二节模板——→安装第二节三角架——→浇筑第二节混凝土——→绑扎第三节钢筋——→安装第三节模板——→安装第三节三角架——→浇筑第三节混凝土——→安装安全网——→完成三节混凝土的浇筑拆除第一节模板、三角架——→运到第三节作...
