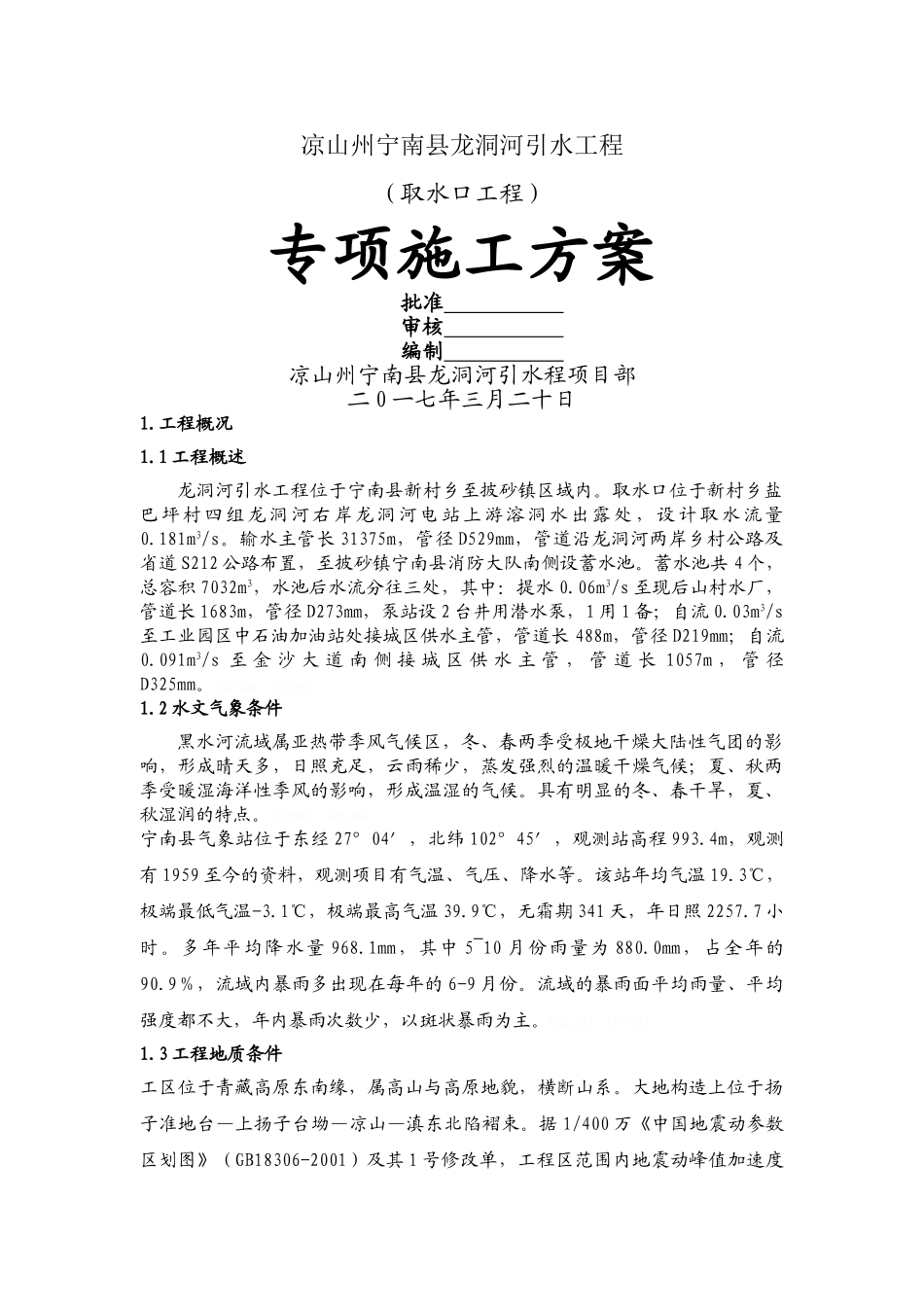

凉山州宁南县龙洞河引水工程（取水口工程）专项施工方案 批准 审核 编制 凉山州宁南县龙洞河引水程项目部二 0 一七年三月二十日1.工程概况1.1 工程概述龙洞河引水工程位于宁南县新村乡至披砂镇区域内。取水口位于新村乡盐巴 坪 村 四 组 龙 洞 河 右 岸 龙 洞 河 电 站 上 游 溶 洞 水 出 露 处 ， 设 计 取 水 流 量0.181m3/s。输水主管长 31375m，管径 D529mm，管道沿龙洞河两岸乡村公路及省道 S212 公路布置，至披砂镇宁南县消防大队南侧设蓄水池。蓄水池共 4 个，总容积 7032m3，水池后水流分往三处，其中：提水 0.06m3/s 至现后山村水厂，管道长 1683m，管径 D273mm，泵站设 2 台井用潜水泵，1 用 1 备；自流 0.03m3/s至工业园区中石油加油站处接城区供水主管，管道长 488m，管径 D219mm；自流0.091m3/s 至 金 沙 大 道 南 侧 接 城 区 供 水 主 管 ， 管 道 长 1057m ， 管 径D325mm。hEe3EQk。jgDcoC9。1.2 水文气象条件黑水河流域属亚热带季风气候区，冬、春两季受极地干燥大陆性气团的影响，形成晴天多，日照充足，云雨稀少，蒸发强烈的温暖干燥气候；夏、秋两季受暖湿海洋性季风的影响，形成温湿的气候。具有明显的冬、春干旱，夏、秋湿润的特点。B3IbQPC。OeQANSv。宁南县气象站位于东经 27°04′，北纬 102°45′，观测站高程 993.4m，观测有 1959 至今的资料，观测项目有气温、气压、降水等。该站年均气温 19.3℃，极端最低气温-3.1℃，极端最高气温 39.9℃，无霜期 341 天，年日照 2257.7 小时。多年平均降水量 968.1mm，其中 5~10 月份雨量为 880.0mm，占全年的90.9％，流域内暴雨多出现在每年的 6-9 月份。流域的暴雨面平均雨量、平均强度都不大，年内暴雨次数少，以斑状暴雨为主。HpHLtwj。1NF5z33。1.3 工程地质条件工区位于青藏高原东南缘，属高山与高原地貌，横断山系。大地构造上位于扬子准地台—上扬子台坳—凉山—滇东北陷褶束。据 1/400 万《中国地震动参数区划图》（GB18306-2001）及其 1 号修改单，工程区范围内地震动峰值加速度为 0.20g，对应的地震基本烈度为Ⅷ度，区域构造稳定性差。qzEai7A。gAZxXGZ。取 水 口 位 于 为 龙 洞 河 电 站 上 游 半 山 腰 ， 取 溶 洞 水 ， 地 面 高 程1247.78~1248.11m。出水点左侧为一冲沟，无自然流水，但存在电站溢流堰溢水。出水点后侧地形陡...
