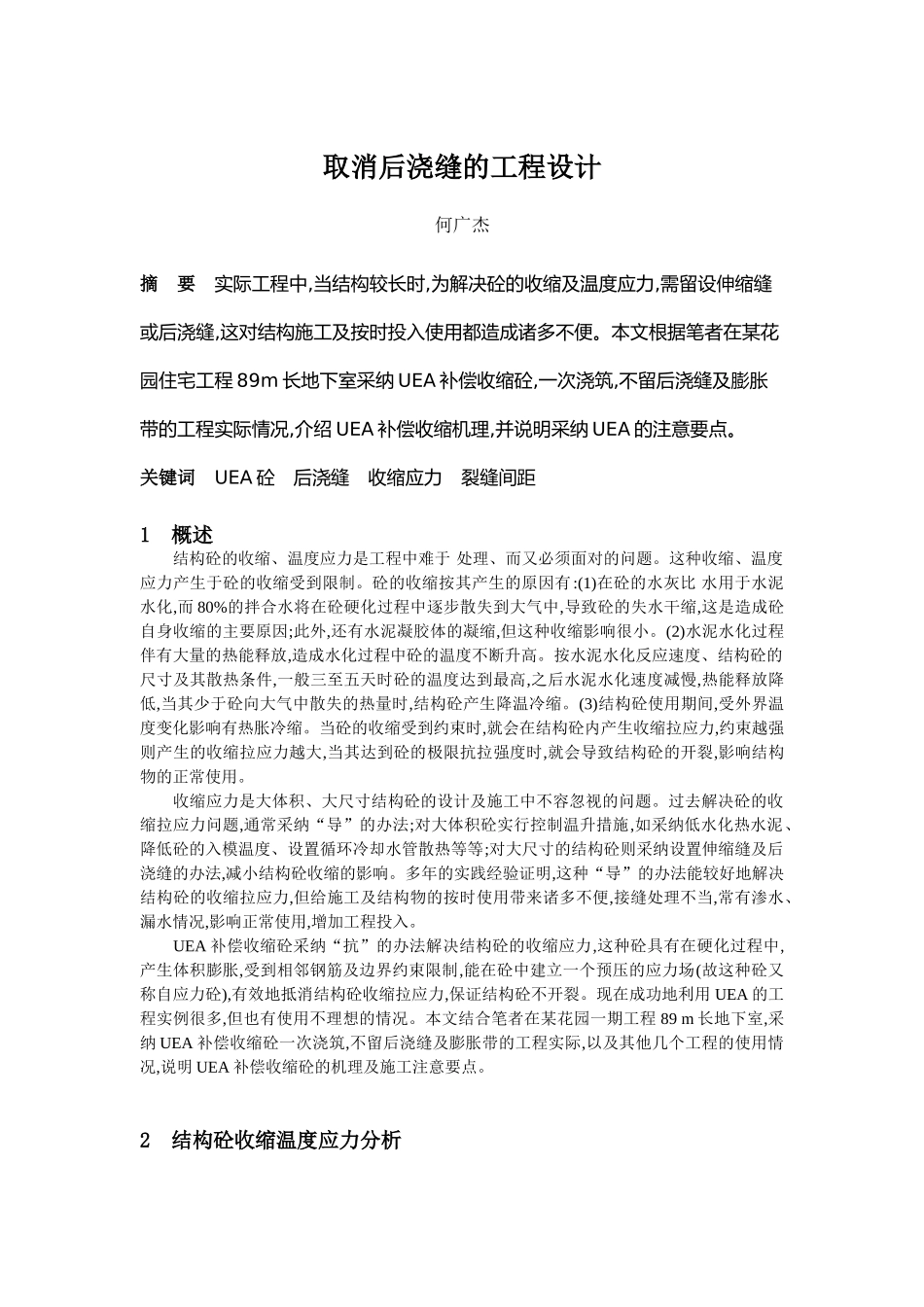

取消后浇缝的工程设计何广杰摘 要 实际工程中,当结构较长时,为解决砼的收缩及温度应力,需留设伸缩缝或后浇缝,这对结构施工及按时投入使用都造成诸多不便。本文根据笔者在某花园住宅工程 89m 长地下室采纳 UEA 补偿收缩砼,一次浇筑,不留后浇缝及膨胀带的工程实际情况,介绍 UEA 补偿收缩机理,并说明采纳 UEA 的注意要点。关键词 UEA 砼 后浇缝 收缩应力 裂缝间距1 概述 结构砼的收缩、温度应力是工程中难于 处理、而又必须面对的问题。这种收缩、温度应力产生于砼的收缩受到限制。砼的收缩按其产生的原因有:(1)在砼的水灰比 水用于水泥水化,而 80%的拌合水将在砼硬化过程中逐步散失到大气中,导致砼的失水干缩,这是造成砼自身收缩的主要原因;此外,还有水泥凝胶体的凝缩,但这种收缩影响很小。(2)水泥水化过程伴有大量的热能释放,造成水化过程中砼的温度不断升高。按水泥水化反应速度、结构砼的尺寸及其散热条件,一般三至五天时砼的温度达到最高,之后水泥水化速度减慢,热能释放降低,当其少于砼向大气中散失的热量时,结构砼产生降温冷缩。(3)结构砼使用期间,受外界温度变化影响有热胀冷缩。当砼的收缩受到约束时,就会在结构砼内产生收缩拉应力,约束越强则产生的收缩拉应力越大,当其达到砼的极限抗拉强度时,就会导致结构砼的开裂,影响结构物的正常使用。 收缩应力是大体积、大尺寸结构砼的设计及施工中不容忽视的问题。过去解决砼的收缩拉应力问题,通常采纳“导”的办法;对大体积砼实行控制温升措施,如采纳低水化热水泥、降低砼的入模温度、设置循环冷却水管散热等等;对大尺寸的结构砼则采纳设置伸缩缝及后浇缝的办法,减小结构砼收缩的影响。多年的实践经验证明,这种“导”的办法能较好地解决结构砼的收缩拉应力,但给施工及结构物的按时使用带来诸多不便,接缝处理不当,常有渗水、漏水情况,影响正常使用,增加工程投入。 UEA 补偿收缩砼采纳“抗”的办法解决结构砼的收缩应力,这种砼具有在硬化过程中,产生体积膨胀,受到相邻钢筋及边界约束限制,能在砼中建立一个预压的应力场(故这种砼又称自应力砼),有效地抵消结构砼收缩拉应力,保证结构砼不开裂。现在成功地利用 UEA 的工程实例很多,但也有使用不理想的情况。本文结合笔者在某花园一期工程 89 m 长地下室,采纳 UEA 补偿收缩砼一次浇筑,不留后浇缝及膨胀带的工程实际,以及其他几个工程的使用情况,说明 UEA 补偿收缩砼的机理及施工注意要点。2 结构砼收缩温度应力分析 对就...
