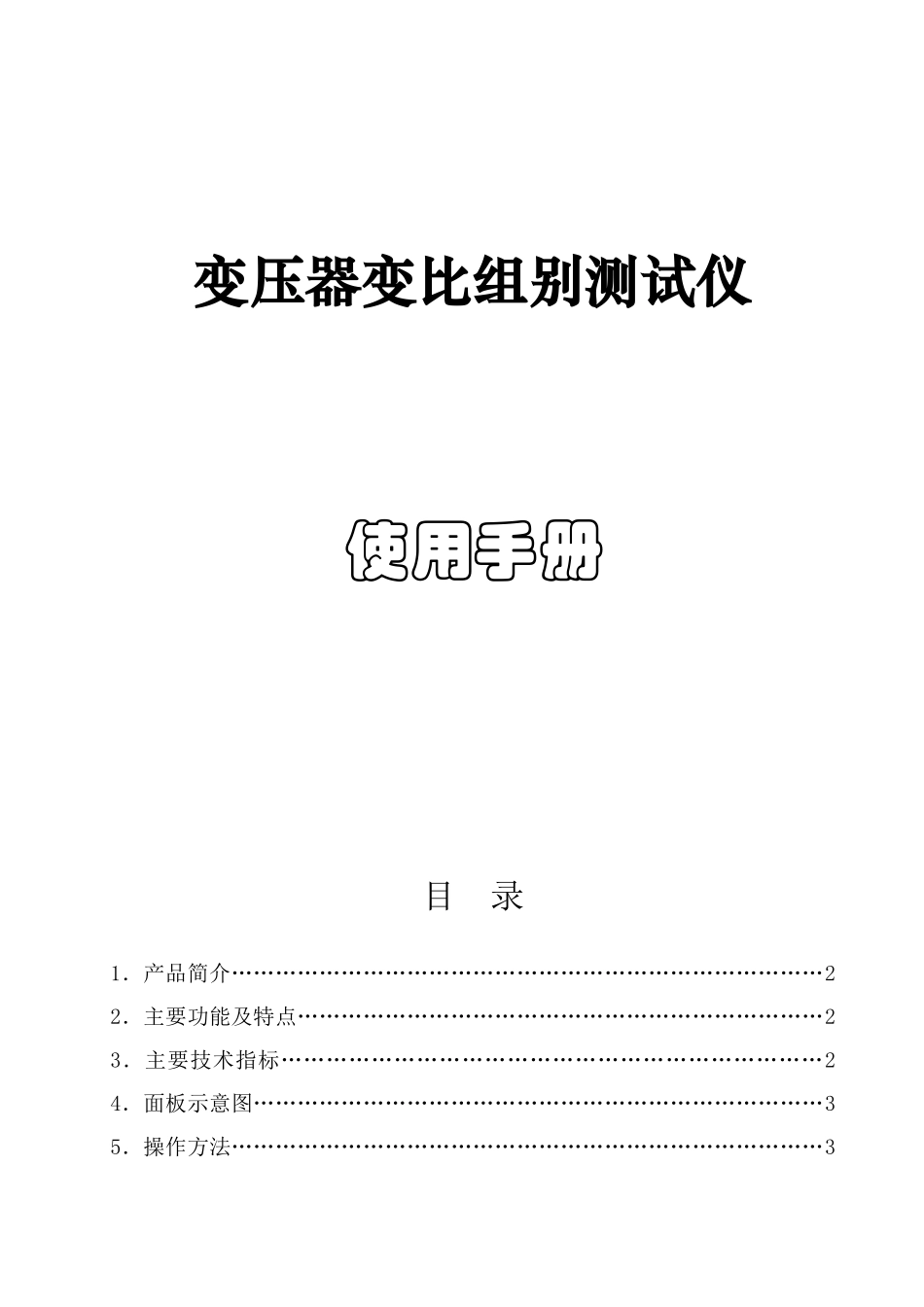

变压器变比组别测试仪使用手册

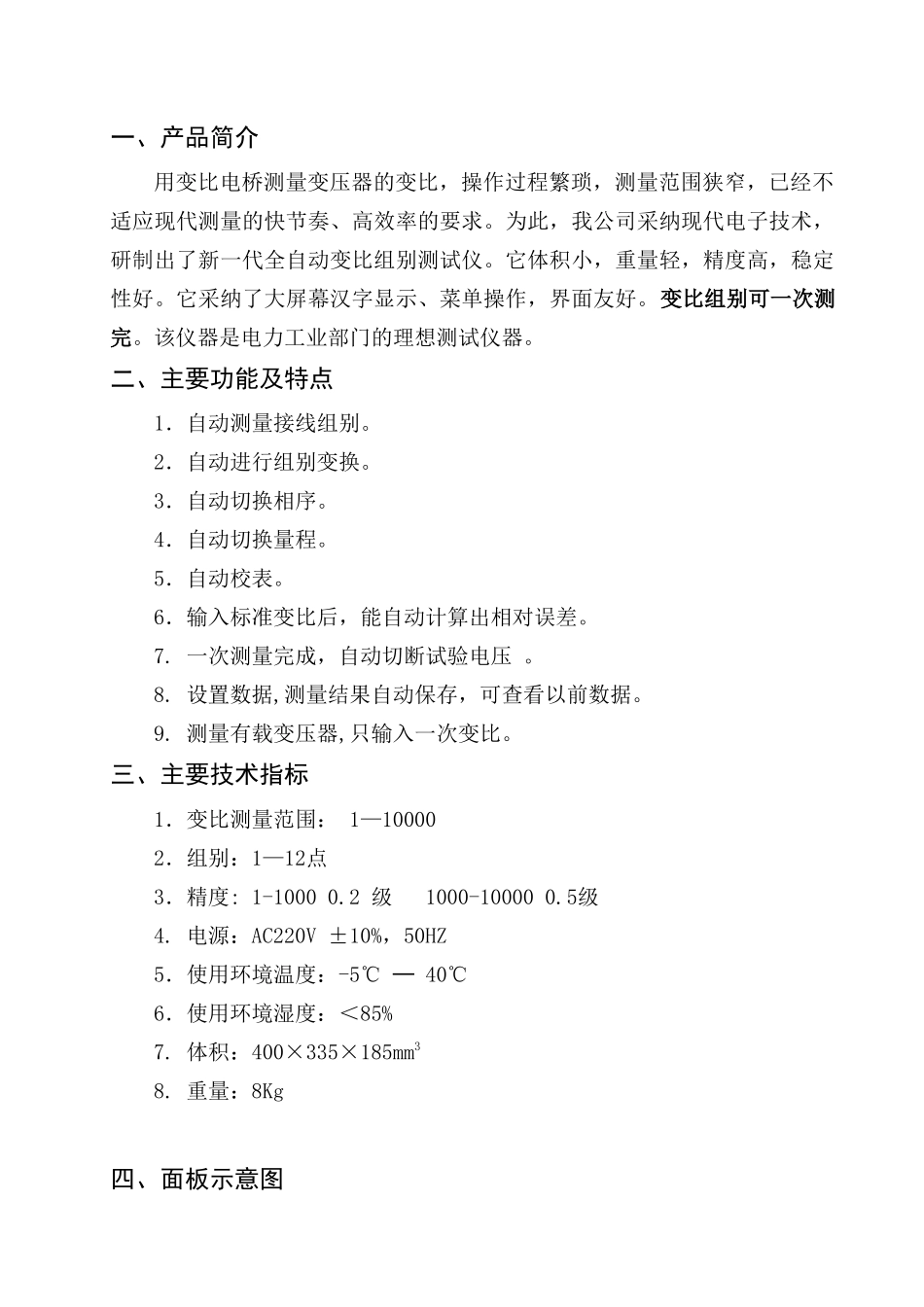

变压器变比组别测试仪使用手册 目 录1．产品简介………………………………………………………………………22．主要功能及特点………………………………………………………………23．主要技术指标………………………………………………………………24．面板示意图……………………………………………………………………35．操作方法………………………………………………………………………36．注意事项………………………………………………………………………77．产品清单……………………………………………………………………8一、产品简介用变比电桥测量变压器的变比，操作过程繁琐，测量范围狭窄，已经不适应现代测量的快节奏、高效率的要求。为此，我公司采纳现代电子技术，研制出了新一代全自动变比组别测试仪。它体积小，重量轻，精度高，稳定性好。它采纳了大屏幕汉字显示、菜单操作，界面友好。变比组别可一次测完。该仪器是电力工业部门的理想测试仪器。二、主要功能及特点1．自动测量接线组别。2．自动进行组别变换。3．自动切换相序。4．自动切换量程。5．自动校表。6．输入标准变比后，能自动计算出相对误差。7. 一次测量完成，自动切断试验电压 。8. 设置数据,测量结果自动保存，可查看以前数据。9. 测量有载变压器,只输入一次变比。 三、主要技术指标1．变比测量范围： 1—100002．组别：1—12点3．精度: 1-1000 0.2 级 1000-10000 0.5级4. 电源：AC220V ±10%，50HZ 5．使用环境温度：-5℃ ─ 40℃ 6．使用环境湿度：＜85%7. 体积：400×335×185mm3 8. 重量：8Kg四、面板示意图五、操作方法1．联线： 关掉仪器的电源开关，按下面的方法接线。 单相变压器 三相变压器 仪器 变压器 仪器 变压器A A A AB X B BC 不接 C Ca a a a b x b bc 不接 c c变压器的中性点不接仪器，不接大地。接好仪器地线。将电源线一端插进仪器面板上的电源插座，另一端与沟通220V电源相联。注意：切勿将变压器的高低压接反！2.打开仪器的电源开关,稍后液晶屏上出现主菜单，如下图 选中的菜单反向显示（黑底白字）此时可 按 “ ↑”键 选择功能菜单 按 “确认”键 执行相应功能注： 按下按键，放开按键，为一次按键输入3．接法设置,进入接线方法设置后，液晶屏显示如下 此时 按“ ↑ ” 键选择接法按“确认” 键保存接法，返回主菜单4．设置标准变比,进入标准变比设置后，液晶屏显示如下...
