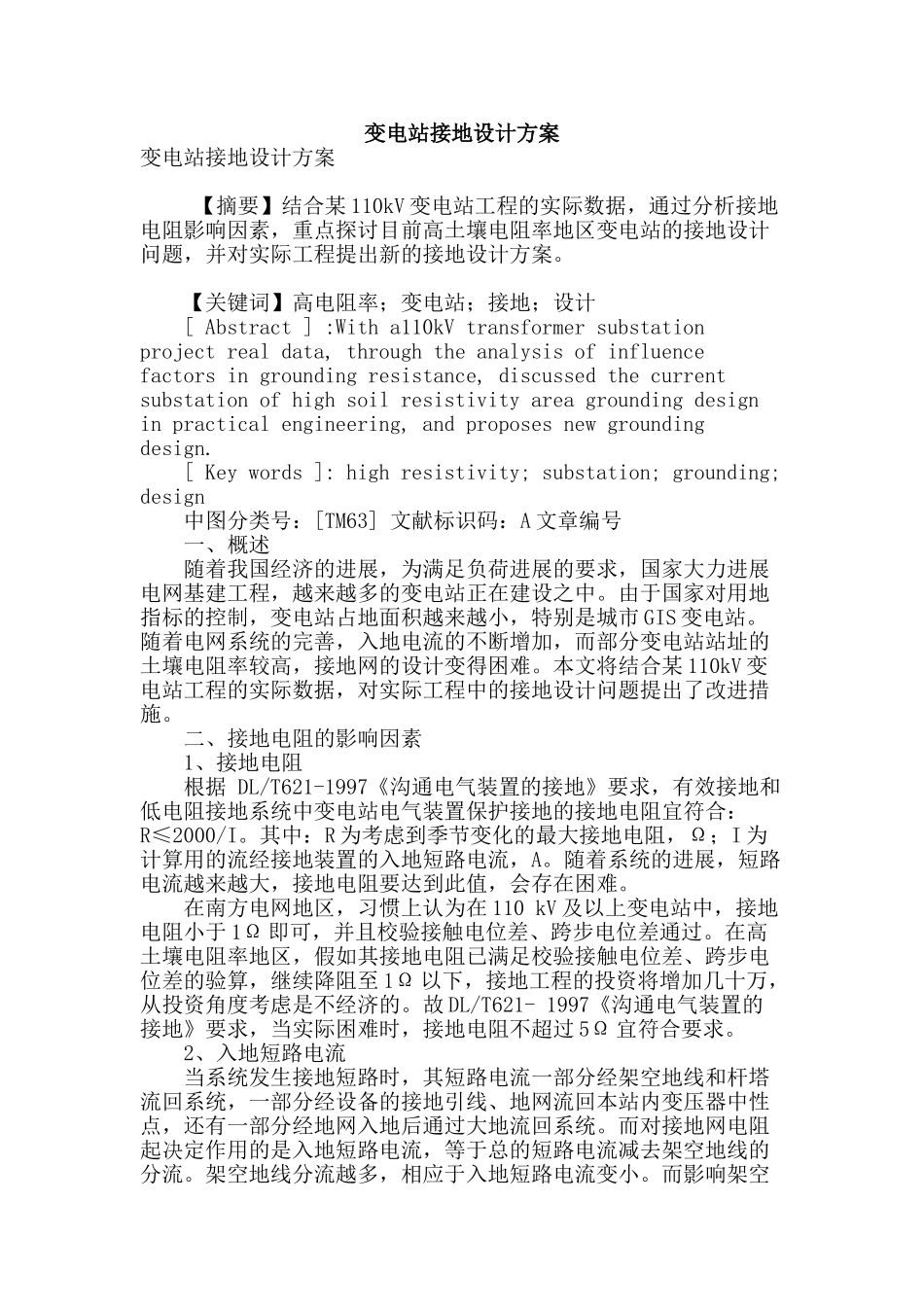

变电站接地设计方案

变电站接地设计方案变电站接地设计方案 【摘要】结合某 110kV 变电站工程的实际数据，通过分析接地电阻影响因素，重点探讨目前高土壤电阻率地区变电站的接地设计问题，并对实际工程提出新的接地设计方案。 【关键词】高电阻率；变电站；接地；设计 [ Abstract ] :With a110kV transformer substation project real data, through the analysis of influence factors in grounding resistance, discussed the current substation of high soil resistivity area grounding design in practical engineering, and proposes new grounding design. [ Key words ]: high resistivity; substation; grounding; design 中图分类号：[TM63] 文献标识码：A 文章编号 一、概述 随着我国经济的进展，为满足负荷进展的要求，国家大力进展电网基建工程，越来越多的变电站正在建设之中。由于国家对用地指标的控制，变电站占地面积越来越小，特别是城市 GIS 变电站。随着电网系统的完善，入地电流的不断增加，而部分变电站站址的土壤电阻率较高，接地网的设计变得困难。本文将结合某 110kV 变电站工程的实际数据，对实际工程中的接地设计问题提出了改进措施。 二、接地电阻的影响因素 1、接地电阻 根据 DL/T621-1997《沟通电气装置的接地》要求，有效接地和低电阻接地系统中变电站电气装置保护接地的接地电阻宜符合：R≤2000/I。其中：R 为考虑到季节变化的最大接地电阻，Ω；I 为计算用的流经接地装置的入地短路电流，A。随着系统的进展，短路电流越来越大，接地电阻要达到此值，会存在困难。 在南方电网地区，习惯上认为在 110 kV 及以上变电站中，接地电阻小于 1Ω 即可，并且校验接触电位差、跨步电位差通过。在高土壤电阻率地区，假如其接地电阻已满足校验接触电位差、跨步电位差的验算，继续降阻至 1Ω 以下，接地工程的投资将增加几十万，从投资角度考虑是不经济的。故 DL/T621- 1997《沟通电气装置的接地》要求，当实际困难时，接地电阻不超过 5Ω 宜符合要求。 2、入地短路电流 当系统发生接地短路时，其短路电流一部分经架空地线和杆塔流回系统，一部分经设备的接地引线、地网流回本站内变压器中性点，还有一部分经地网入地后通过大地流回系统。而对接地网电阻起决定作用的是入地短路电流，等于总的短路电流减去架空地线的分流。架空地线分流越多，相应于入地短路电...
