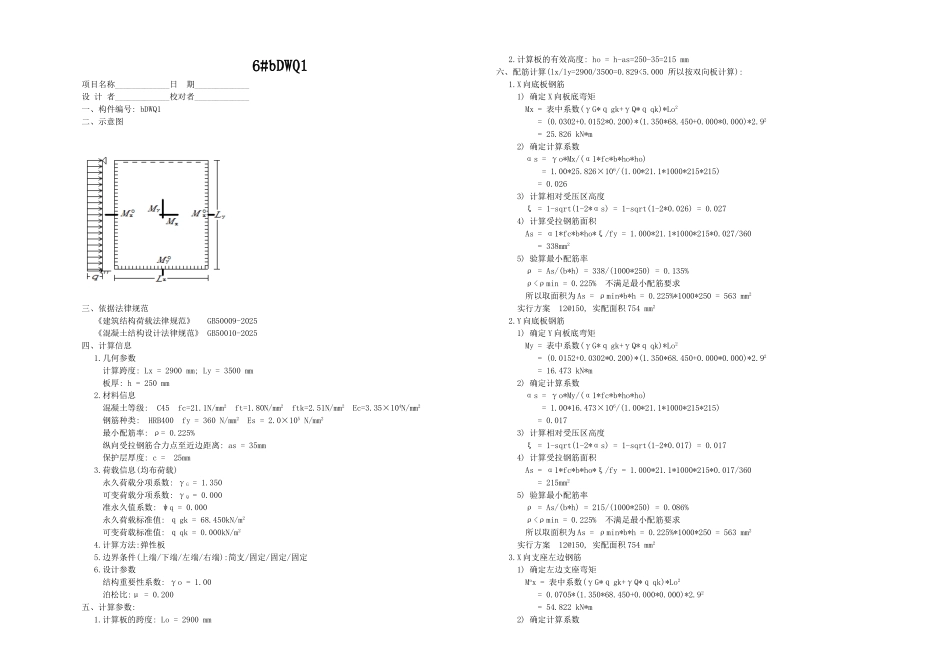

右单元挡土墙计算书

6#bDWQ1项目名称_____________日 期_____________设 计 者_____________校对者_____________一、构件编号: bDWQ1二、示意图三、依据法律规范 《建筑结构荷载法律规范》 GB50009-2025 《混凝土结构设计法律规范》 GB50010-2025四、计算信息 1.几何参数 计算跨度: Lx = 2900 mm; Ly = 3500 mm 板厚: h = 250 mm 2.材料信息 混凝土等级: C45 fc=21.1N/mm2 ft=1.80N/mm2 ftk=2.51N/mm2 Ec=3.35×104N/mm2 钢筋种类: HRB400 fy = 360 N/mm2 Es = 2.0×105 N/mm2 最小配筋率: ρ= 0.225% 纵向受拉钢筋合力点至近边距离: as = 35mm 保护层厚度: c = 25mm 3.荷载信息(均布荷载) 永久荷载分项系数: γG = 1.350 可变荷载分项系数: γQ = 0.000 准永久值系数: ψq = 0.000 永久荷载标准值: ｑ gk = 68.450kN/m2 可变荷载标准值: ｑ qk = 0.000kN/m2 4.计算方法:弹性板 5.边界条件(上端/下端/左端/右端):简支/固定/固定/固定 6.设计参数 结构重要性系数: γo = 1.00 泊松比:μ = 0.200五、计算参数: 1.计算板的跨度: Lo = 2900 mm 2.计算板的有效高度: ho = h-as=250-35=215 mm六、配筋计算(lx/ly=2900/3500=0.829<5.000 所以按双向板计算): 1.X 向底板钢筋 1) 确定 X 向板底弯矩 Mx = 表中系数(γG*ｑ gk+γQ*ｑ qk)*Lo2 = (0.0302+0.0152*0.200)*(1.350*68.450+0.000*0.000)*2.92 = 25.826 kN*m 2) 确定计算系数 αs = γo*Mx/(α1*fc*b*ho*ho) = 1.00*25.826×106/(1.00*21.1*1000*215*215) = 0.026 3) 计算相对受压区高度 ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.026) = 0.027 4) 计算受拉钢筋面积 As = α1*fc*b*ho*ξ/fy = 1.000*21.1*1000*215*0.027/360 = 338mm2 5) 验算最小配筋率 ρ = As/(b*h) = 338/(1000*250) = 0.135% ρ<ρmin = 0.225% 不满足最小配筋要求 所以取面积为 As = ρmin*b*h = 0.225%*1000*250 = 563 mm2 实行方案12@150, 实配面积 754 mm2 2.Y 向底板钢筋 1) 确定 Y 向板底弯矩 My = 表中系数(γG*ｑ gk+γQ*ｑ qk)*Lo2 = (0.0152+0.0302*0.200)*(1.350*68.450+0.000*0.000)*2.92 = 16.473 kN*m 2) 确定计算系数 αs = γo*My/(α1*fc*b*ho*ho) = 1.00*16.473×106/(1.00*21.1*1000*215*215) = 0.017 3) 计算相对受压区高度...
