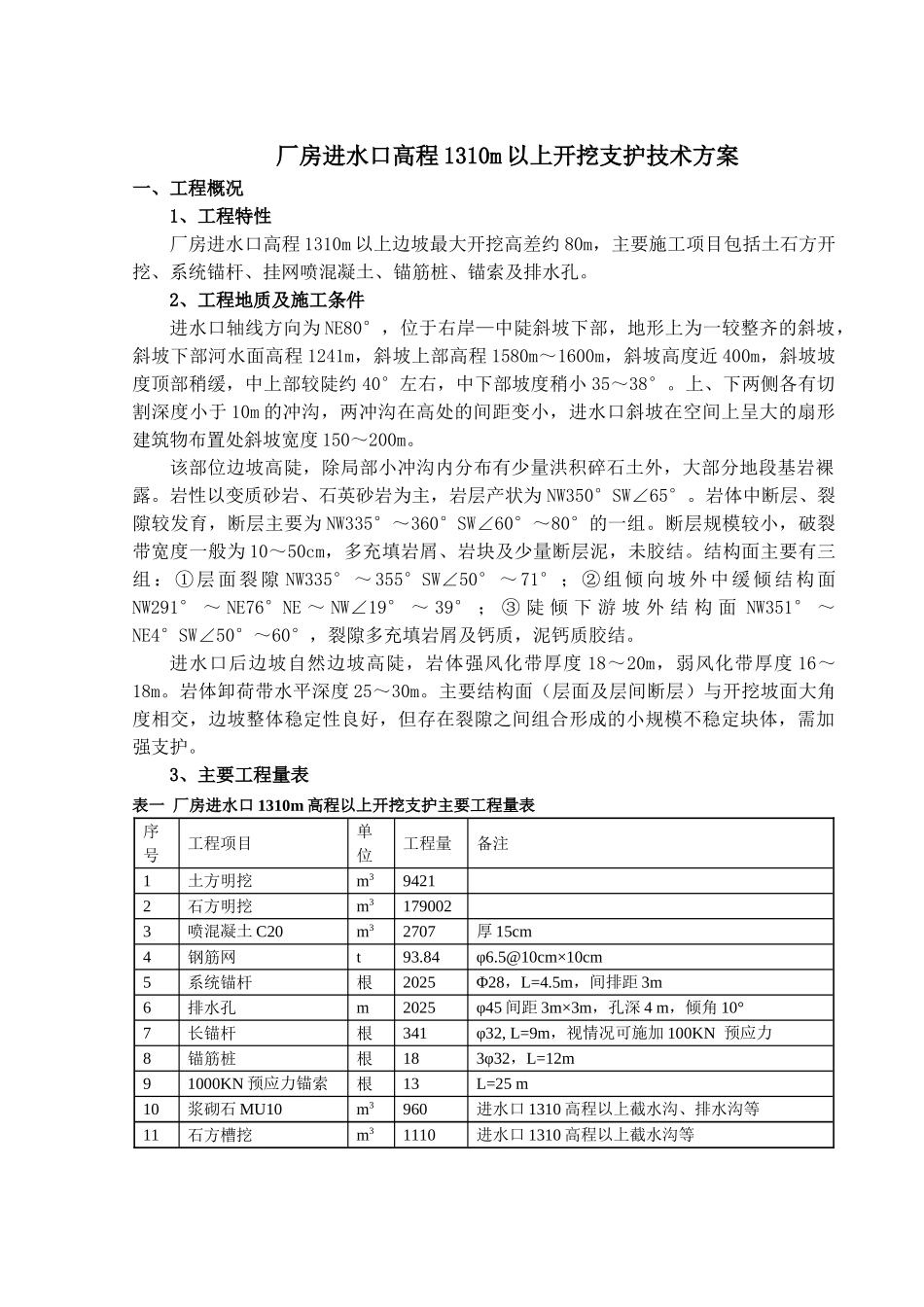

厂房进水口高程 1310m 以上开挖支护技术方案一、工程概况1、工程特性厂房进水口高程 1310m 以上边坡最大开挖高差约 80m，主要施工项目包括土石方开挖、系统锚杆、挂网喷混凝土、锚筋桩、锚索及排水孔。2、工程地质及施工条件进水口轴线方向为 NE80°，位于右岸—中陡斜坡下部，地形上为一较整齐的斜坡，斜坡下部河水面高程 1241m，斜坡上部高程 1580m～1600m，斜坡高度近 400m，斜坡坡度顶部稍缓，中上部较陡约 40°左右，中下部坡度稍小 35～38°。上、下两侧各有切割深度小于 10m 的冲沟，两冲沟在高处的间距变小，进水口斜坡在空间上呈大的扇形建筑物布置处斜坡宽度 150～200m。该部位边坡高陡，除局部小冲沟内分布有少量洪积碎石土外，大部分地段基岩裸露。岩性以变质砂岩、石英砂岩为主，岩层产状为 NW350°SW∠65°。岩体中断层、裂隙较发育，断层主要为 NW335°～360°SW∠60°～80°的一组。断层规模较小，破裂带宽度一般为 10～50cm，多充填岩屑、岩块及少量断层泥，未胶结。结构面主要有三组：①层面裂隙 NW335° ～ 355°SW∠50°～ 71°；②组倾向坡外中缓倾结构面NW291° ～ NE76°NE ～ NW∠19° ～ 39° ； ③ 陡 倾 下 游 坡 外 结 构 面 NW351° ～NE4°SW∠50°～60°，裂隙多充填岩屑及钙质，泥钙质胶结。进水口后边坡自然边坡高陡，岩体强风化带厚度 18～20m，弱风化带厚度 16～18m。岩体卸荷带水平深度 25～30m。主要结构面（层面及层间断层）与开挖坡面大角度相交，边坡整体稳定性良好，但存在裂隙之间组合形成的小规模不稳定块体，需加强支护。3、主要工程量表表一 厂房进水口 1310m 高程以上开挖支护主要工程量表序号工程项目单位工程量备注1土方明挖m394212石方明挖m31790023喷混凝土 C20m32707厚 15cm4钢筋网t93.84φ6.5@10cm×10cm5系统锚杆 根2025Φ28，L=4.5m，间排距 3m6排水孔m2025φ45 间距 3m×3m，孔深 4 m，倾角 10°7长锚杆根341φ32, L=9m，视情况可施加 100KN 预应力8锚筋桩根183φ32，L=12m91000KN 预应力锚索根13L=25 m10浆砌石 MU10m3960进水口 1310 高程以上截水沟、排水沟等11石方槽挖m31110进水口 1310 高程以上截水沟等二、 施工重点、难点及对策1、施工重点及难点厂房进水口边坡施工重点和难点包括：（1）确保 1#施工支洞安全及右岸低线公路（原地方公路）施工通畅是难点右岸低线公路为原地方云保公路，从厂房进水口开挖区下方...
