吉林台某水电站趾板边坡加固处理施工技术

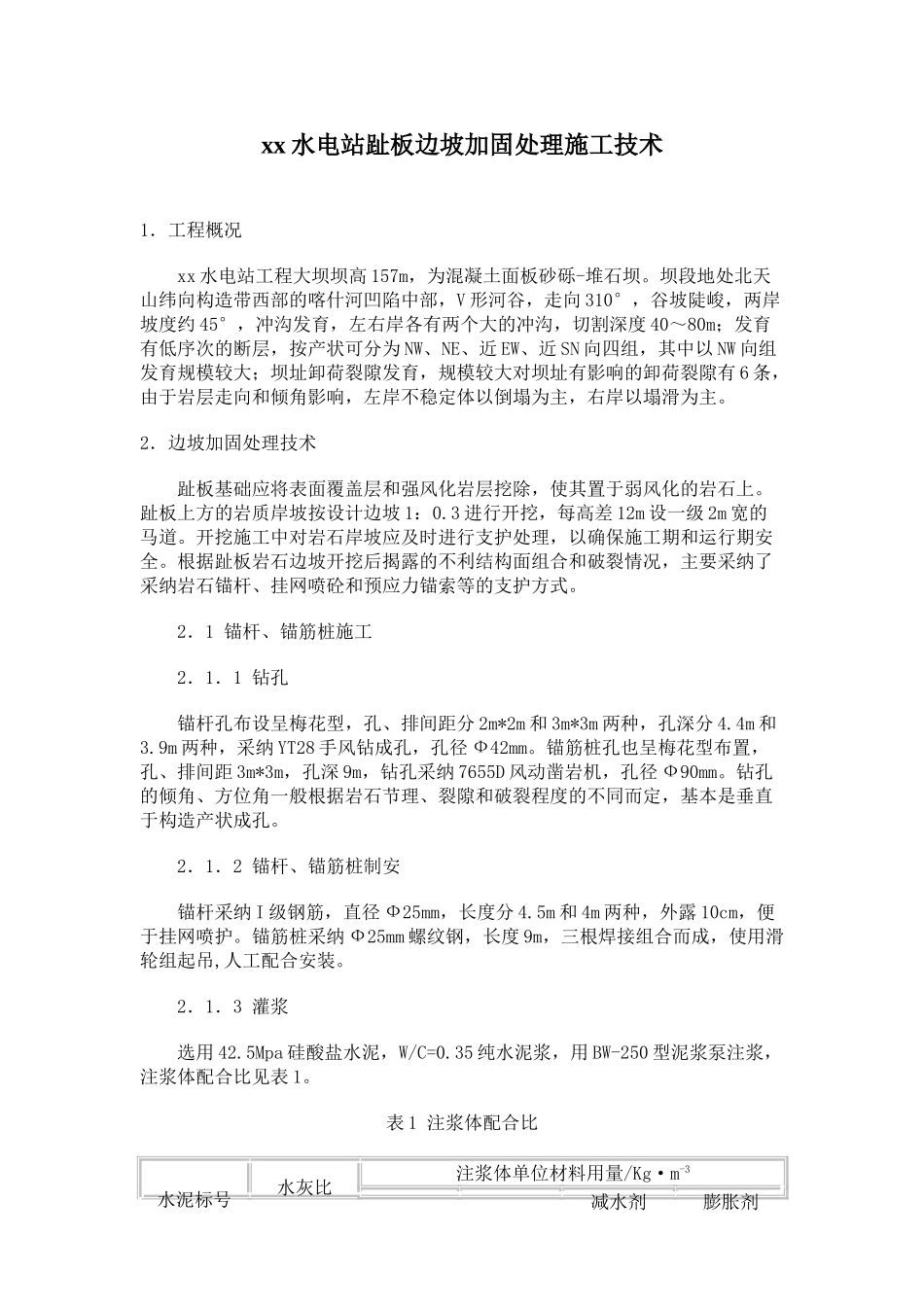

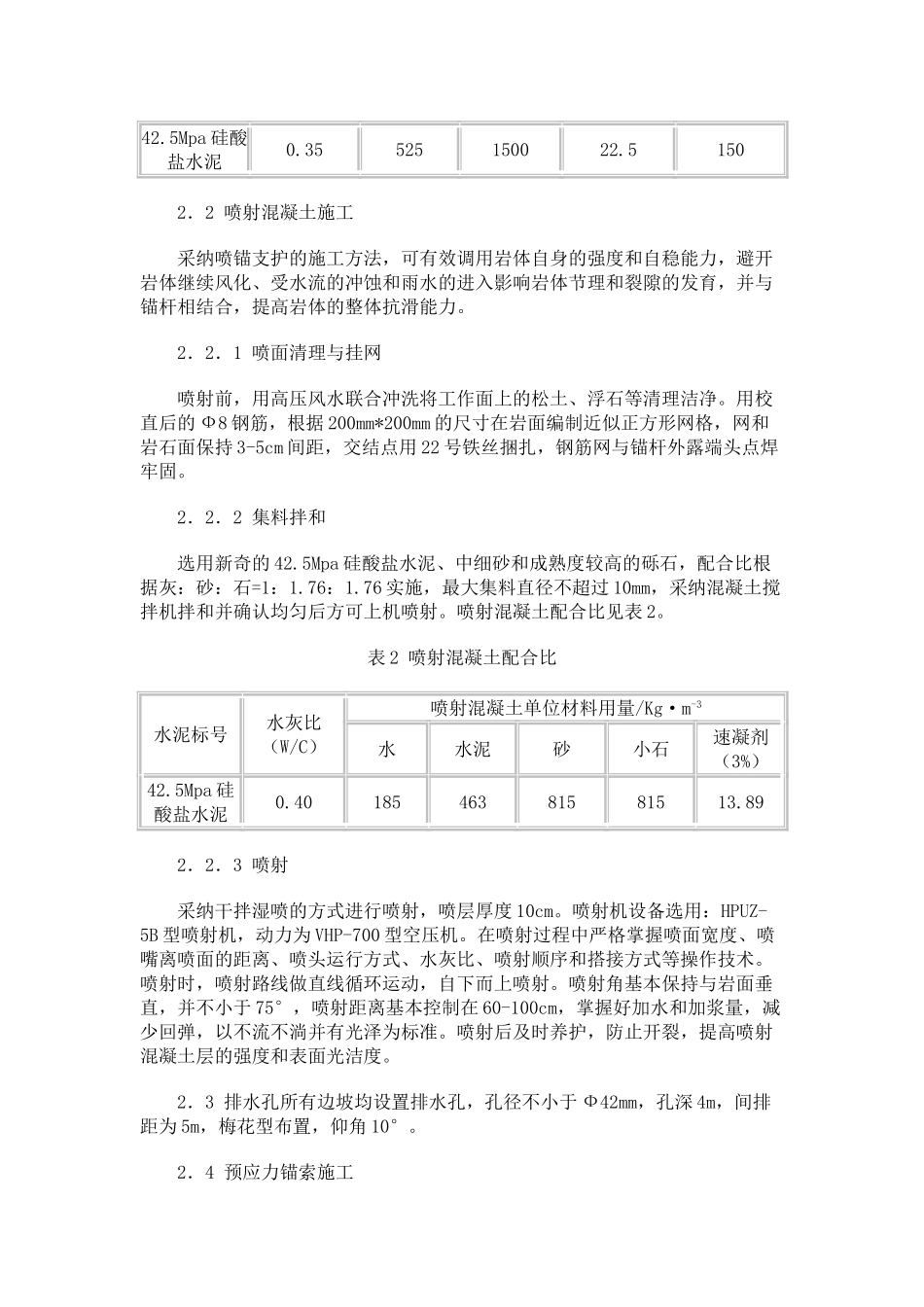

xx 水电站趾板边坡加固处理施工技术1．工程概况 xx 水电站工程大坝坝高 157m，为混凝土面板砂砾-堆石坝。坝段地处北天山纬向构造带西部的喀什河凹陷中部，V 形河谷，走向 310°，谷坡陡峻，两岸坡度约 45°，冲沟发育，左右岸各有两个大的冲沟，切割深度 40～80m；发育有低序次的断层，按产状可分为 NW、NE、近 EW、近 SN 向四组，其中以 NW 向组发育规模较大；坝址卸荷裂隙发育，规模较大对坝址有影响的卸荷裂隙有 6 条，由于岩层走向和倾角影响，左岸不稳定体以倒塌为主，右岸以塌滑为主。2．边坡加固处理技术 趾板基础应将表面覆盖层和强风化岩层挖除，使其置于弱风化的岩石上。趾板上方的岩质岸坡按设计边坡 1：0.3 进行开挖，每高差 12m 设一级 2m 宽的马道。开挖施工中对岩石岸坡应及时进行支护处理，以确保施工期和运行期安全。根据趾板岩石边坡开挖后揭露的不利结构面组合和破裂情况，主要采纳了采纳岩石锚杆、挂网喷砼和预应力锚索等的支护方式。 2．1 锚杆、锚筋桩施工 2．1．1 钻孔 锚杆孔布设呈梅花型，孔、排间距分 2m*2m 和 3m*3m 两种，孔深分 4.4m 和3.9m 两种，采纳 YT28 手风钻成孔，孔径 Ф42mm。锚筋桩孔也呈梅花型布置，孔、排间距 3m*3m，孔深 9m，钻孔采纳 7655D 风动凿岩机，孔径 Ф90mm。钻孔的倾角、方位角一般根据岩石节理、裂隙和破裂程度的不同而定，基本是垂直于构造产状成孔。 2．1．2 锚杆、锚筋桩制安 锚杆采纳 I 级钢筋，直径 Ф25mm，长度分 4.5m 和 4m 两种，外露 10cm，便于挂网喷护。锚筋桩采纳 Ф25mm 螺纹钢，长度 9m，三根焊接组合而成，使用滑轮组起吊,人工配合安装。 2．1．3 灌浆 选用 42.5Mpa 硅酸盐水泥，W/C=0.35 纯水泥浆，用 BW-250 型泥浆泵注浆，注浆体配合比见表 1。表 1 注浆体配合比水泥标号水灰比注浆体单位材料用量/Kg·m-3减水剂膨胀剂42.5Mpa 硅酸盐水泥0.35525150022.5150 2．2 喷射混凝土施工 采纳喷锚支护的施工方法，可有效调用岩体自身的强度和自稳能力，避开岩体继续风化、受水流的冲蚀和雨水的进入影响岩体节理和裂隙的发育，并与锚杆相结合，提高岩体的整体抗滑能力。 2．2．1 喷面清理与挂网 喷射前，用高压风水联合冲洗将工作面上的松土、浮石等清理洁净。用校直后的 Ф8 钢筋，根据 200mm*200mm 的尺寸在岩面编制近似正方形网格，网和岩石面保持 3-5cm 间距，交结点用 22 号铁丝捆扎，...
