吊篮脚手架施工方案

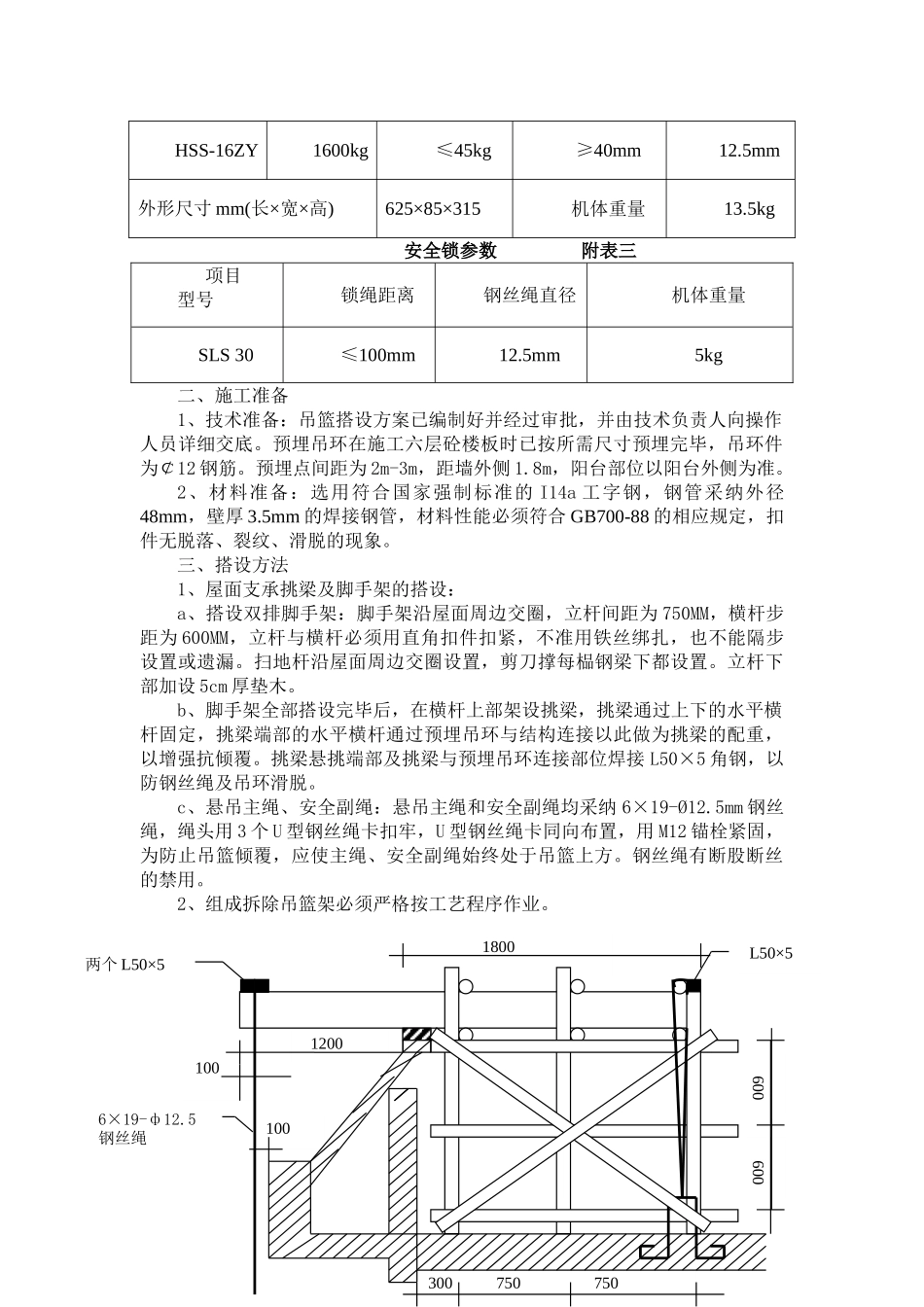

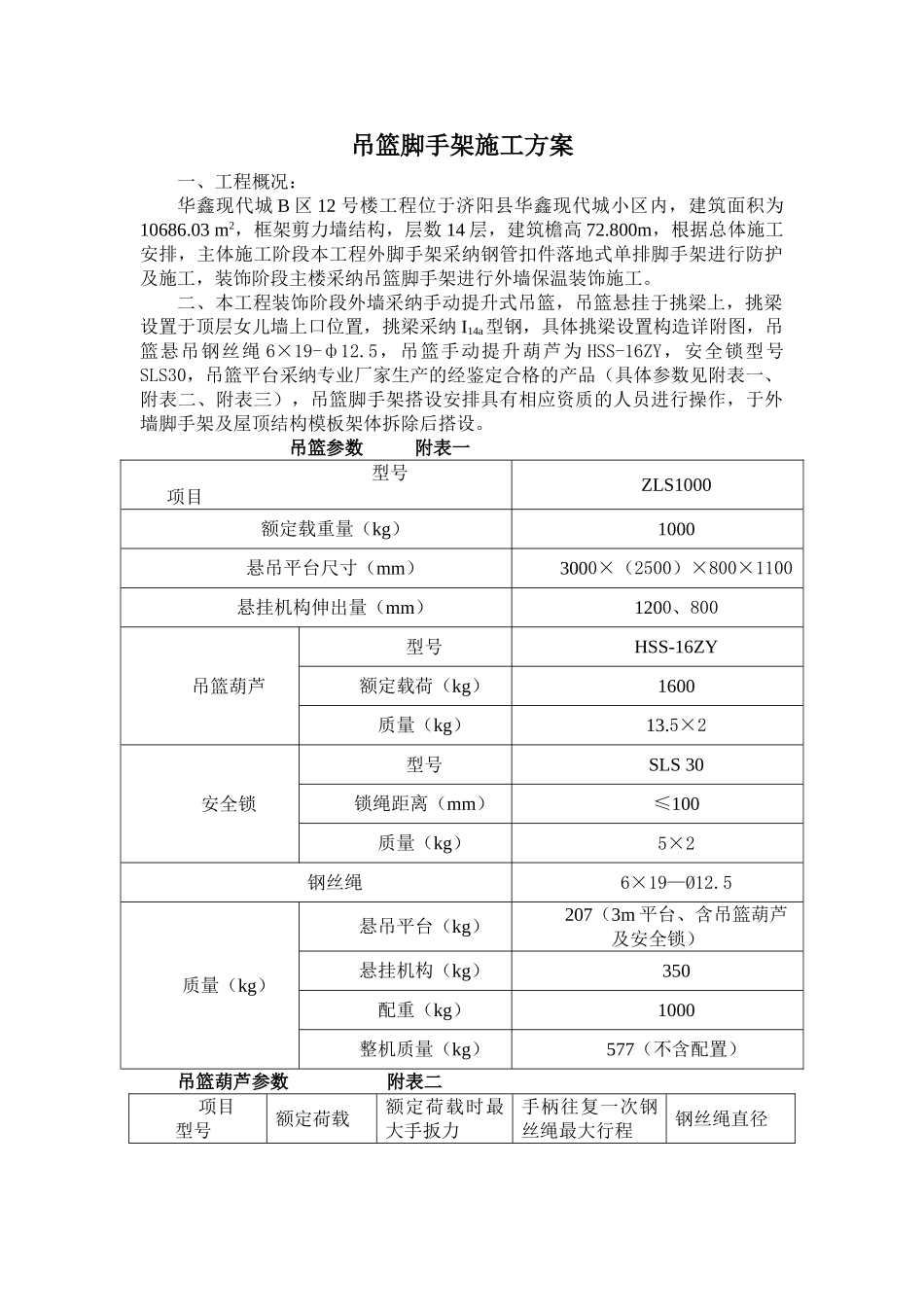

吊篮脚手架施工方案一、工程概况：华鑫现代城 B 区 12 号楼工程位于济阳县华鑫现代城小区内，建筑面积为10686.03 m2，框架剪力墙结构，层数 14 层，建筑檐高 72.800m，根据总体施工安排，主体施工阶段本工程外脚手架采纳钢管扣件落地式单排脚手架进行防护及施工，装饰阶段主楼采纳吊篮脚手架进行外墙保温装饰施工。二、本工程装饰阶段外墙采纳手动提升式吊篮，吊篮悬挂于挑梁上，挑梁设置于顶层女儿墙上口位置，挑梁采纳 I14a型钢，具体挑梁设置构造详附图，吊篮悬吊钢丝绳 6×19-ф12.5，吊篮手动提升葫芦为 HSS-16ZY，安全锁型号SLS30，吊篮平台采纳专业厂家生产的经鉴定合格的产品（具体参数见附表一、附表二、附表三），吊篮脚手架搭设安排具有相应资质的人员进行操作，于外墙脚手架及屋顶结构模板架体拆除后搭设。 吊篮参数 附表一 型号项目ZLS1000额定载重量（kg）1000悬吊平台尺寸（mm）3000×（2500）×800×1100悬挂机构伸出量（mm）1200、800吊篮葫芦型号HSS-16ZY额定载荷（kg）1600质量（kg）13.5×2安全锁型号SLS 30锁绳距离（mm）≤100质量（kg）5×2钢丝绳6×19—Ø12.5质量（kg）悬吊平台（kg）207（3m 平台、含吊篮葫芦及安全锁）悬挂机构（kg）350配重（kg）1000整机质量（kg）577（不含配置）吊篮葫芦参数 附表二 项目型号额定荷载额定荷载时最大手扳力手柄往复一次钢丝绳最大行程钢丝绳直径HSS-16ZY1600kg≤45kg≥40mm12.5mm外形尺寸 mm(长×宽×高)625×85×315机体重量13.5kg 安全锁参数 附表三 项目型号锁绳距离钢丝绳直径机体重量SLS 30≤100mm12.5mm5kg二、施工准备1、技术准备：吊篮搭设方案已编制好并经过审批，并由技术负责人向操作人员详细交底。预埋吊环在施工六层砼楼板时已按所需尺寸预埋完毕，吊环件为￠12 钢筋。预埋点间距为 2m-3m，距墙外侧 1.8m，阳台部位以阳台外侧为准。2、材料准备：选用符合国家强制标准的 I14a 工字钢，钢管采纳外径48mm，壁厚 3.5mm 的焊接钢管，材料性能必须符合 GB700-88 的相应规定，扣件无脱落、裂纹、滑脱的现象。三、搭设方法1、屋面支承挑梁及脚手架的搭设：a、搭设双排脚手架：脚手架沿屋面周边交圈，立杆间距为 750MM，横杆步距为 600MM，立杆与横杆必须用直角扣件扣紧，不准用铁丝绑扎，也不能隔步设置或遗漏。扫地杆沿屋面周边交圈设置，剪刀撑每榀钢梁下都设置。立杆下部加设 5cm 厚垫木。b、脚手架全部搭设完毕后，在横杆上部架设挑...
