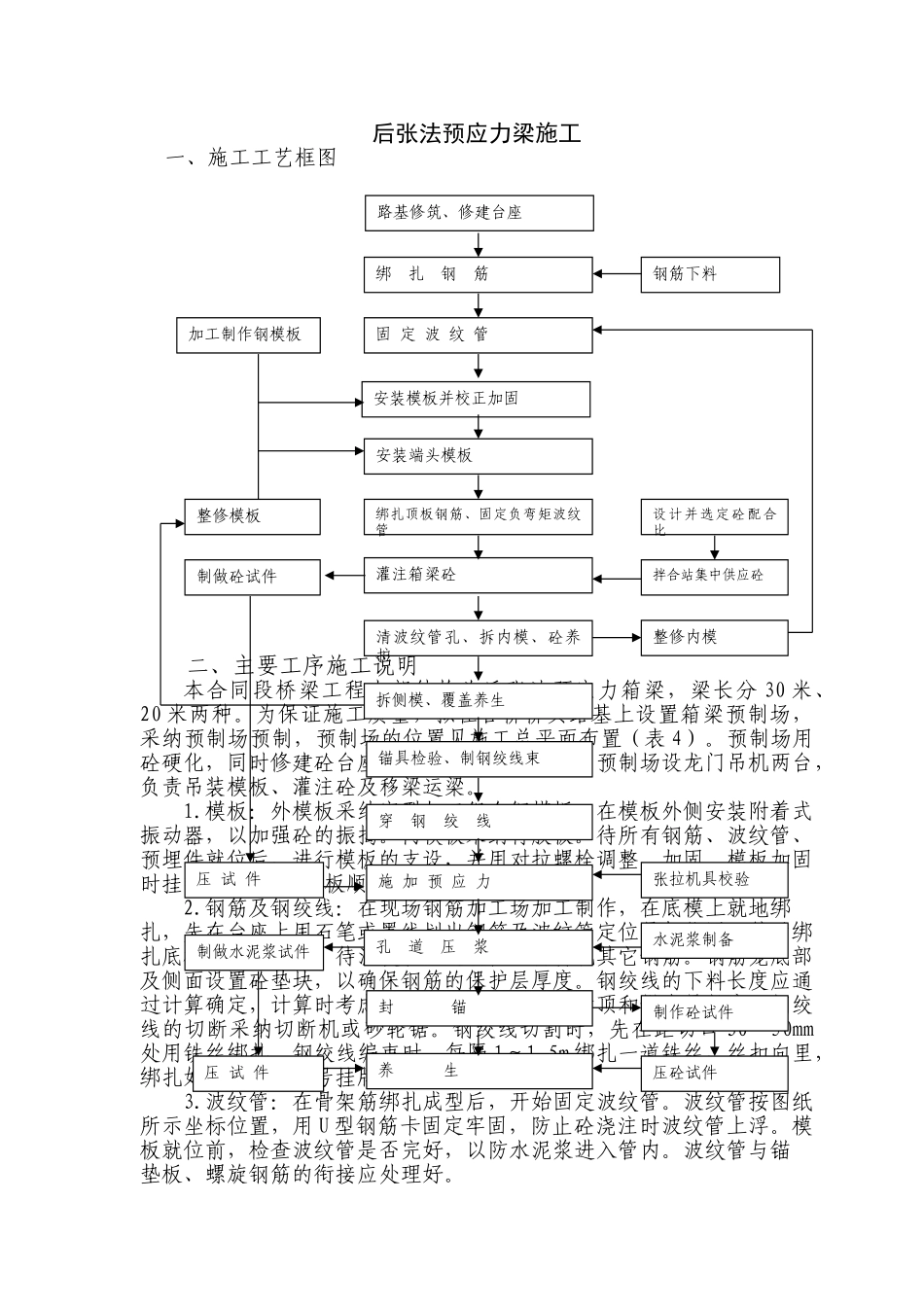

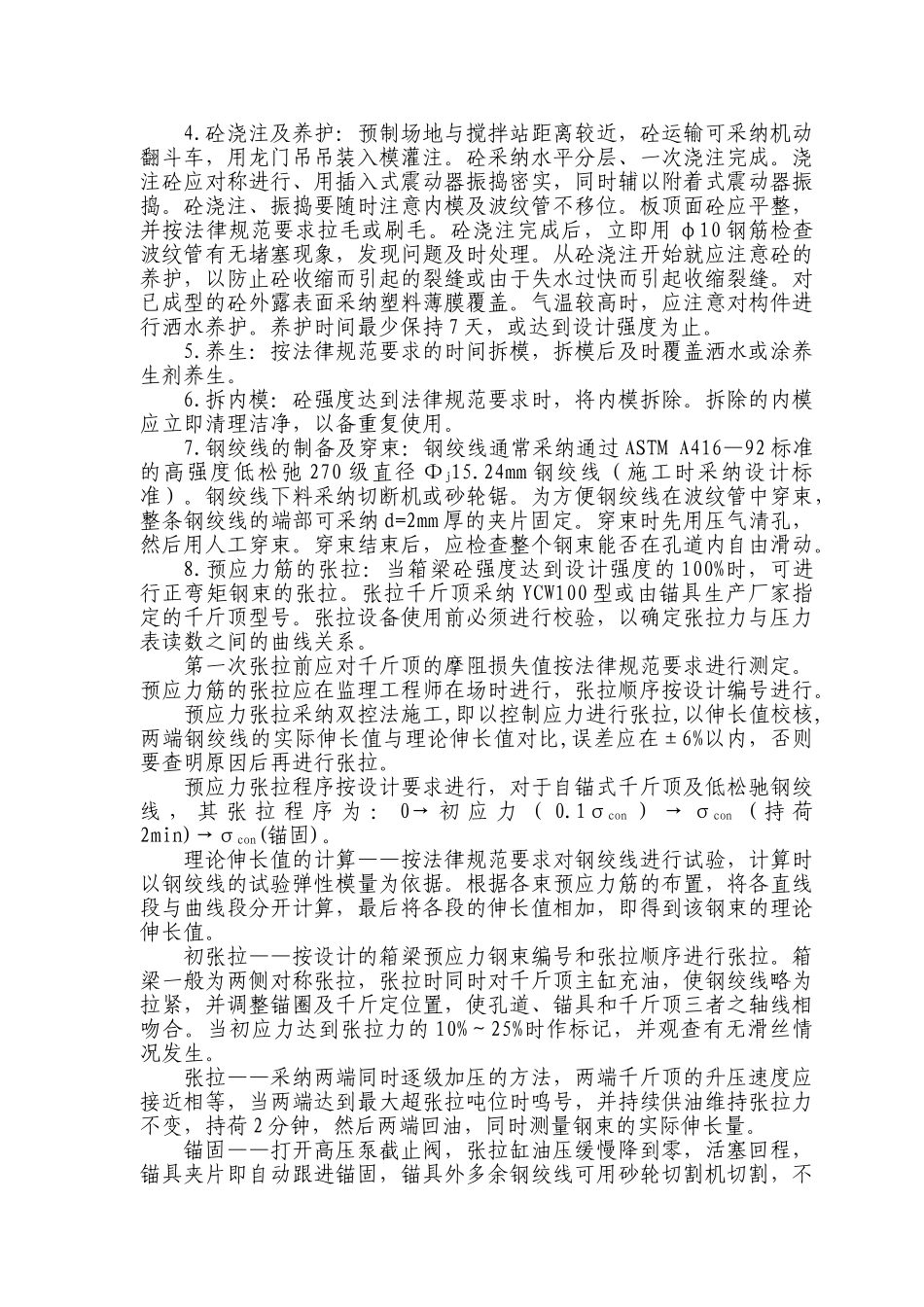

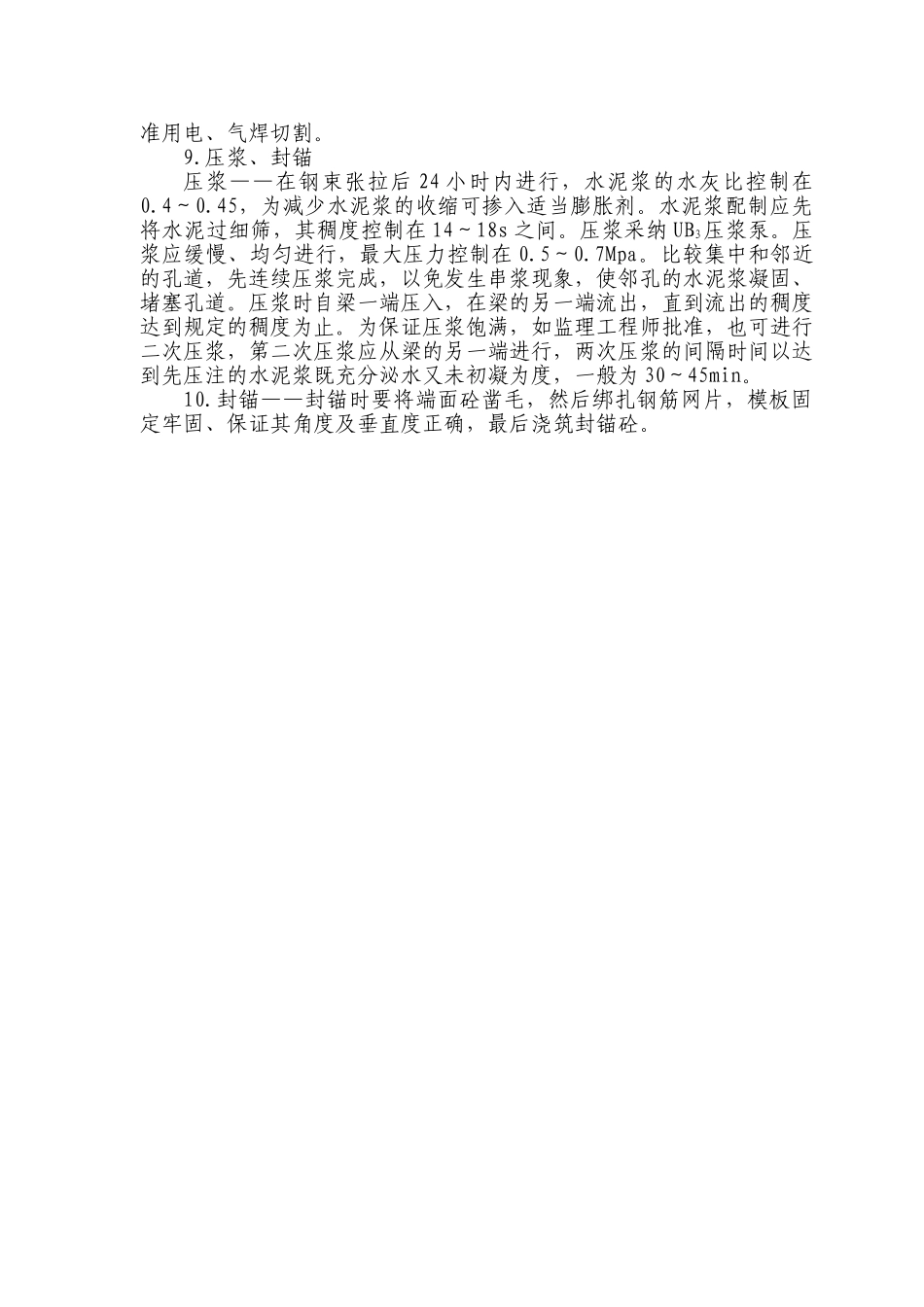

后张法预应力梁施工一、施工工艺框图二、主要工序施工说明本合同段桥梁工程上部结构为后张法预应力箱梁，梁长分 30 米、20 米两种。为保证施工质量，拟在各桥桥头路基上设置箱梁预制场，采纳预制场预制，预制场的位置见施工总平面布置（表 4）。预制场用砼硬化，同时修建砼台座，箱梁在台座上预制。预制场设龙门吊机两台，负责吊装模板、灌注砼及移梁运梁。1.模板：外模板采纳定型加工组合钢模板，在模板外侧安装附着式振动器，以加强砼的振捣。内模板采纳竹胶板。待所有钢筋、波纹管、预埋件就位后，进行模板的支设，并用对拉螺栓调整、加固。模板加固时挂线调整,确保模板顺直。2.钢筋及钢绞线：在现场钢筋加工场加工制作，在底模上就地绑 扎，先在台座上用石笔或墨线划出钢筋及波纹管定位骨架位置。然后绑扎底板筋及骨架筋，待波纹管固定就位后再绑扎其它钢筋。钢筋笼底部及侧面设置砼垫块，以确保钢筋的保护层厚度。钢绞线的下料长度应通过计算确定，计算时考虑孔道长度、穿心式千斤顶和锚夹具长度。钢绞线的切断采纳切断机或砂轮锯。钢绞线切割时，先在距切口 30～50mm处用铁丝绑扎。钢绞线编束时，每隔 1～1.5m 绑扎一道铁丝，丝扣向里，绑扎好的钢丝束编号挂牌堆放。3.波纹管：在骨架筋绑扎成型后，开始固定波纹管。波纹管按图纸所示坐标位置，用 U 型钢筋卡固定牢固，防止砼浇注时波纹管上浮。模板就位前，检查波纹管是否完好，以防水泥浆进入管内。波纹管与锚垫板、螺旋钢筋的衔接应处理好。路基修筑、修建台座绑 扎 钢 筋固 定 波 纹 管安装模板并校正加固安装端头模板绑扎顶板钢筋、固定负弯矩波纹管灌注箱梁砼清波纹管孔、拆内模、砼养护拆侧模、覆盖养生锚具检验、制钢绞线束穿 钢 绞 线施 加 预 应 力孔 道 压 浆封 锚养 生加工制作钢模板钢筋下料整修内模拌合站集中供应砼设计并选定砼配合比张拉机具校验压砼试件制作砼试件水泥浆制备压 试 件制做水泥浆试件压 试 件制做砼试件整修模板4.砼浇注及养护：预制场地与搅拌站距离较近，砼运输可采纳机动翻斗车，用龙门吊吊装入模灌注。砼采纳水平分层、一次浇注完成。浇注砼应对称进行、用插入式震动器振捣密实，同时辅以附着式震动器振捣。砼浇注、振捣要随时注意内模及波纹管不移位。板顶面砼应平整，并按法律规范要求拉毛或刷毛。砼浇注完成后，立即用 φ10 钢筋检查波纹管有无堵塞现象，发现问题及时处理。从砼浇注开始就应注意砼的养护，以防止...
