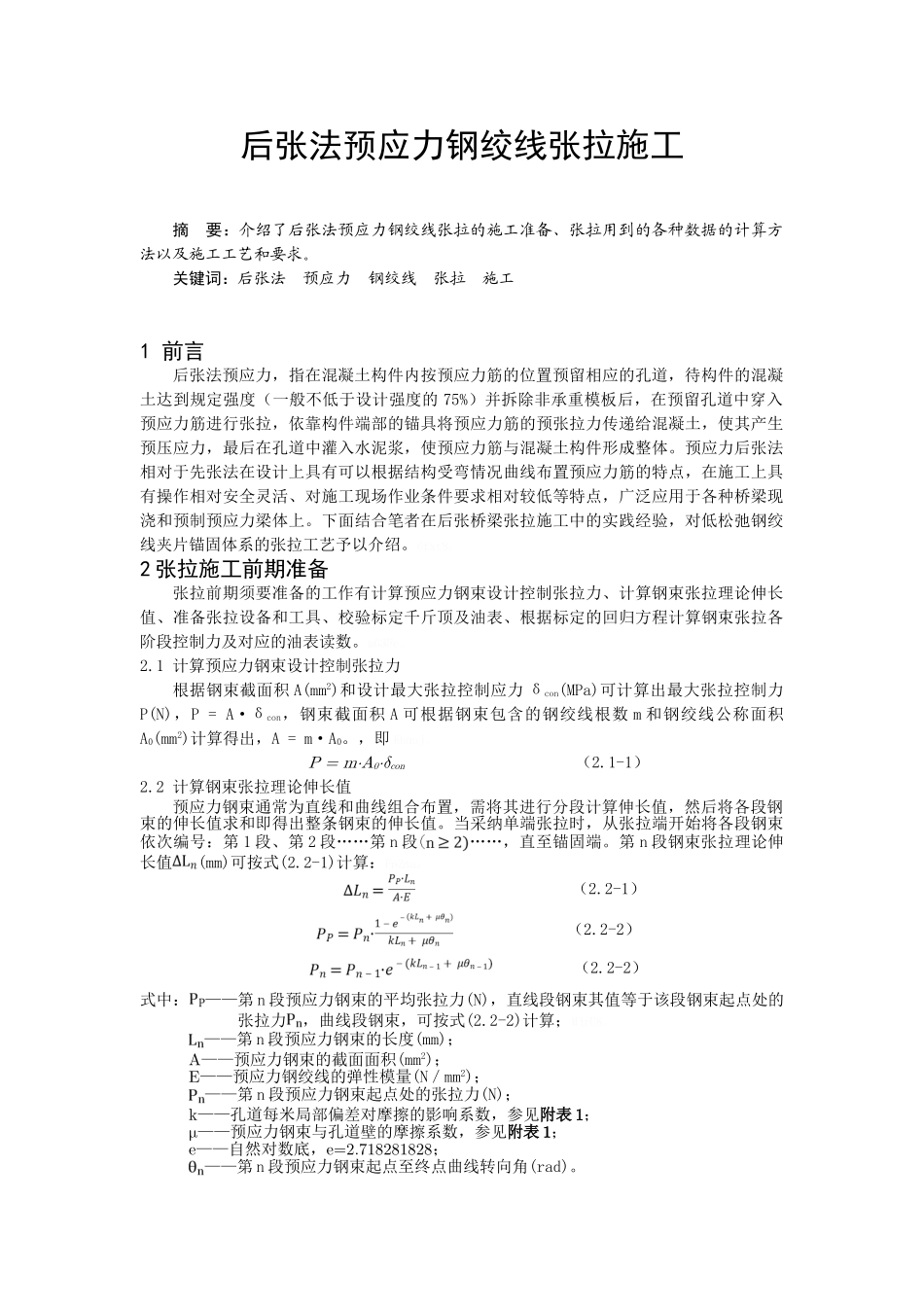

后张法预应力钢绞线张拉施工摘 要：介绍了后张法预应力钢绞线张拉的施工准备、张拉用到的各种数据的计算方法以及施工工艺和要求。关键词：后张法 预应力 钢绞线 张拉 施工1 前言后张法预应力，指在混凝土构件内按预应力筋的位置预留相应的孔道，待构件的混凝土达到规定强度（一般不低于设计强度的 75%）并拆除非承重模板后，在预留孔道中穿入预应力筋进行张拉，依靠构件端部的锚具将预应力筋的预张拉力传递给混凝土，使其产生预压应力，最后在孔道中灌入水泥浆，使预应力筋与混凝土构件形成整体。预应力后张法相对于先张法在设计上具有可以根据结构受弯情况曲线布置预应力筋的特点，在施工上具有操作相对安全灵活、对施工现场作业条件要求相对较低等特点，广泛应用于各种桥梁现浇和预制预应力梁体上。下面结合笔者在后张桥梁张拉施工中的实践经验，对低松弛钢绞线夹片锚固体系的张拉工艺予以介绍。6fxt8。2 张拉施工前期准备张拉前期须要准备的工作有计算预应力钢束设计控制张拉力、计算钢束张拉理论伸长值、准备张拉设备和工具、校验标定千斤顶及油表、根据标定的回归方程计算钢束张拉各阶段控制力及对应的油表读数。mG3Fc。2.1 计算预应力钢束设计控制张拉力根据钢束截面积 A(mm2)和设计最大张拉控制应力 δcon(MPa)可计算出最大张拉控制力P(N)，P = A·δcon，钢束截面积 A 可根据钢束包含的钢绞线根数 m 和钢绞线公称面积A0(mm2)计算得出，A = m·A0。，即 Kbnoj。P = m·A0·δcon （2.1-1）2.2 计算钢束张拉理论伸长值预应力钢束通常为直线和曲线组合布置，需将其进行分段计算伸长值，然后将各段钢束的伸长值求和即得出整条钢束的伸长值。当采纳单端张拉时，从张拉端开始将各段钢束依次编号：第 1 段、第 2 段……第 n 段……，直至锚固端。第 n 段钢束张拉理论伸长值(mm)可按式(2.2-1)计算：Fp2aa。 （2.2-1） （2.2-2） （2.2-2）式中：——第 n 段预应力钢束的平均张拉力(N)，直线段钢束其值等于该段钢束起点处的张拉力，曲线段钢束，可按式(2.2-2)计算；MjrU8。——第 n 段预应力钢束的长度(mm)；A——预应力钢束的截面面积(mm2)；E——预应力钢绞线的弹性模量(N／mm2)；——第 n 段预应力钢束起点处的张拉力(N)；k——孔道每米局部偏差对摩擦的影响系数，参见附表 1；μ——预应力钢束与孔道壁的摩擦系数，参见附表 1；e——自然对数底，e=2.718281828；——第 n 段预应力钢束起点至终点...
