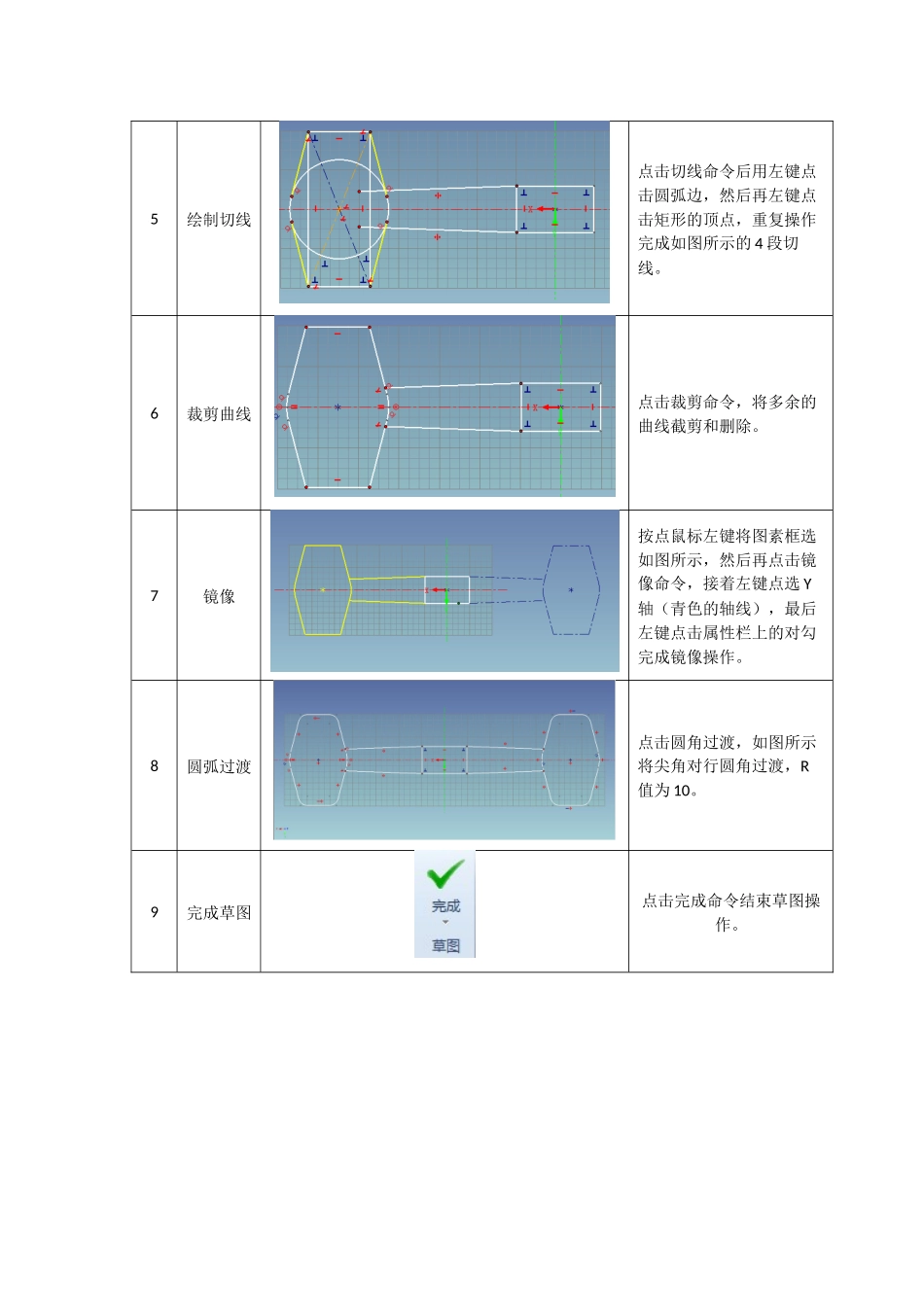

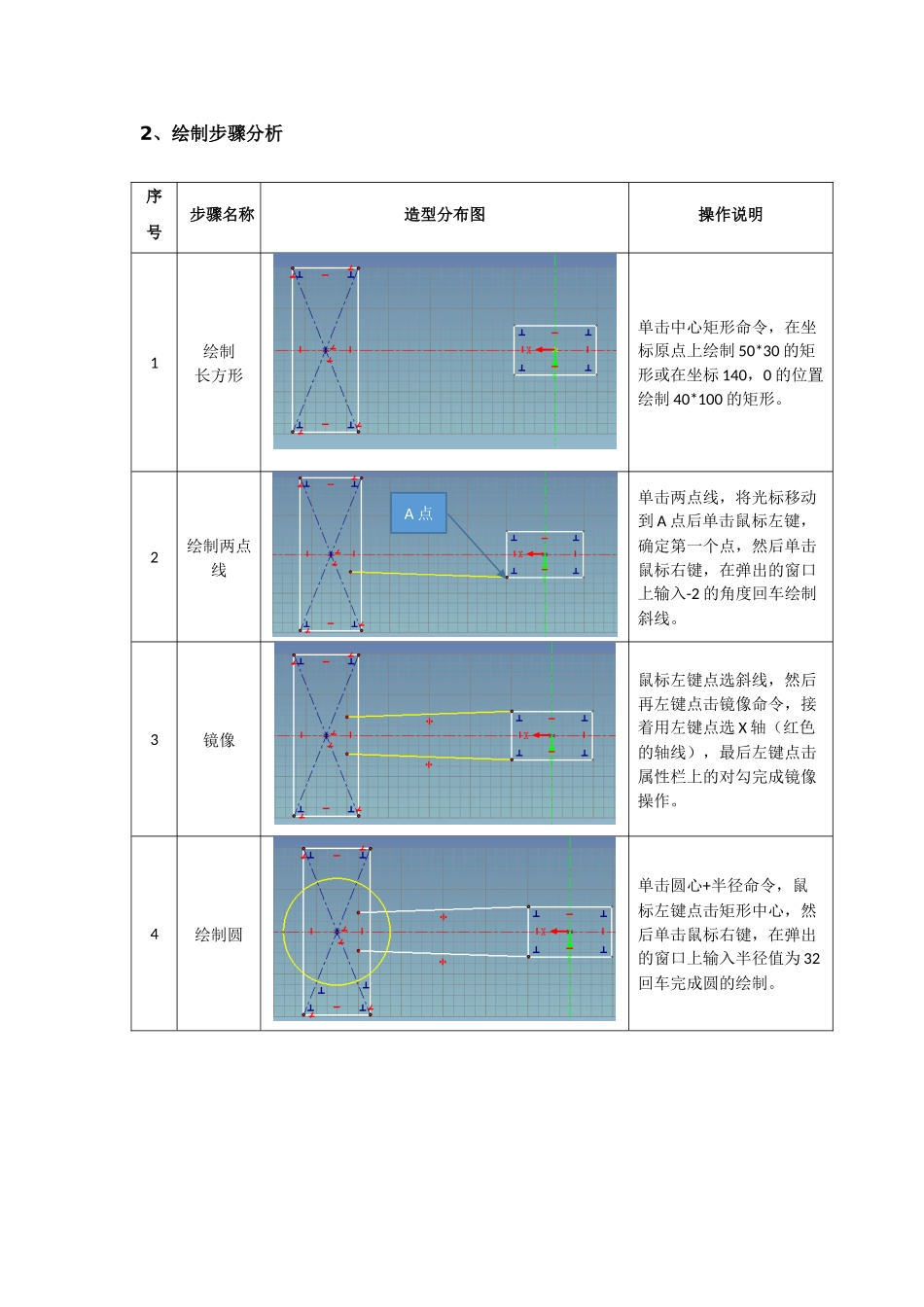

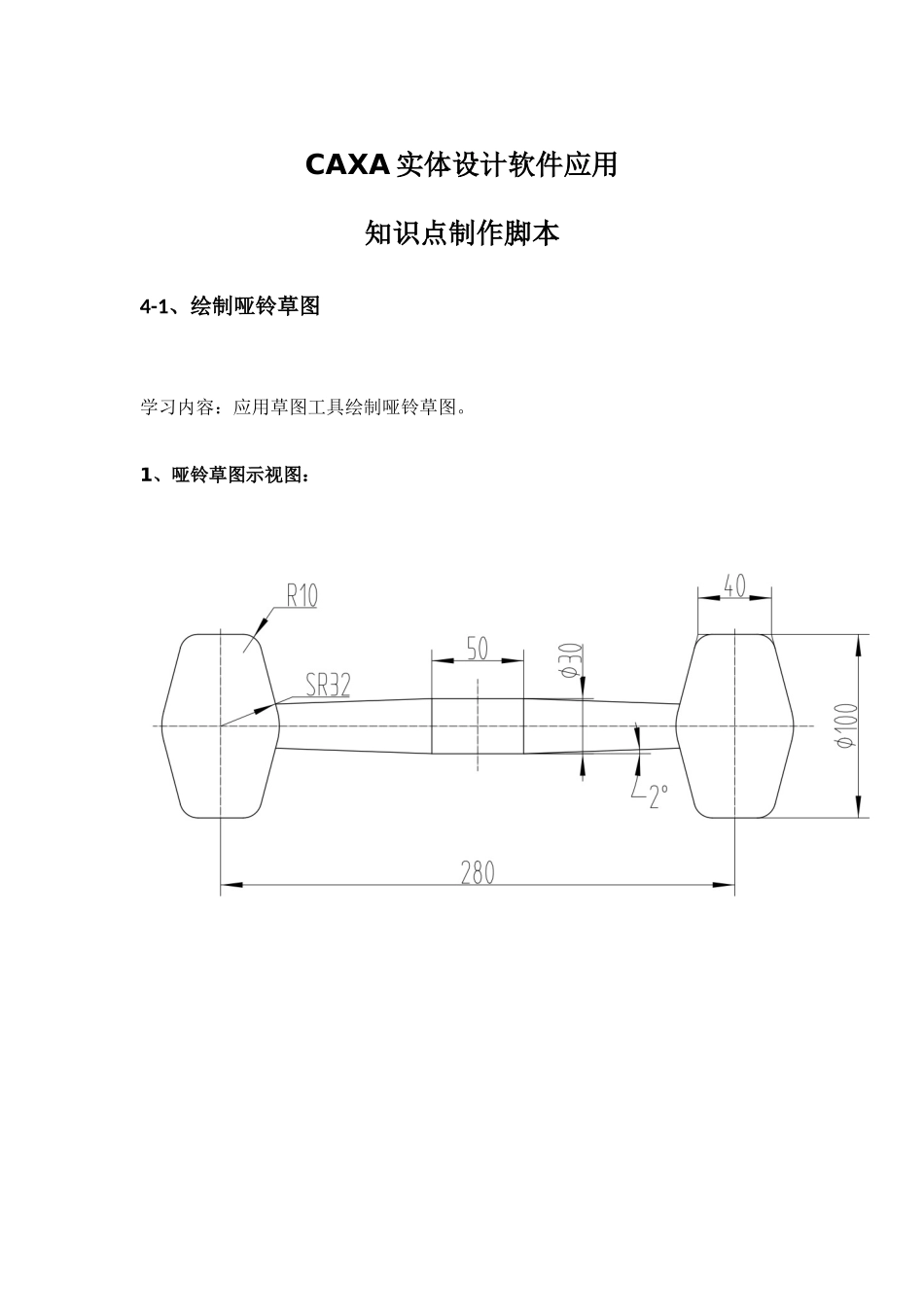

CAXA 实体设计软件应用知识点制作脚本4-1、绘制哑铃草图学习内容：应用草图工具绘制哑铃草图。1、哑铃草图示视图：2、绘制步骤分析序号步骤名称造型分布图操作说明1绘制长方形单击中心矩形命令，在坐标原点上绘制 50*30 的矩形或在坐标 140，0 的位置绘制 40*100 的矩形。2绘制两点线单击两点线，将光标移动到 A 点后单击鼠标左键，确定第一个点，然后单击鼠标右键，在弹出的窗口上输入-2 的角度回车绘制斜线。3镜像鼠标左键点选斜线，然后再左键点击镜像命令，接着用左键点选 X 轴（红色的轴线），最后左键点击属性栏上的对勾完成镜像操作。4绘制圆单击圆心+半径命令，鼠标左键点击矩形中心，然后单击鼠标右键，在弹出的窗口上输入半径值为 32回车完成圆的绘制。A 点5绘制切线点击切线命令后用左键点击圆弧边，然后再左键点击矩形的顶点，重复操作完成如图所示的 4 段切线。6裁剪曲线点击裁剪命令，将多余的曲线截剪和删除。7镜像按点鼠标左键将图素框选如图所示，然后再点击镜像命令，接着左键点选 Y轴（青色的轴线），最后左键点击属性栏上的对勾完成镜像操作。8圆弧过渡点击圆角过渡，如图所示将尖角对行圆角过渡，R值为 10。9完成草图点击完成命令结束草图操作。
