唐山某高层住宅双排钢管扣件外脚手架施工方案

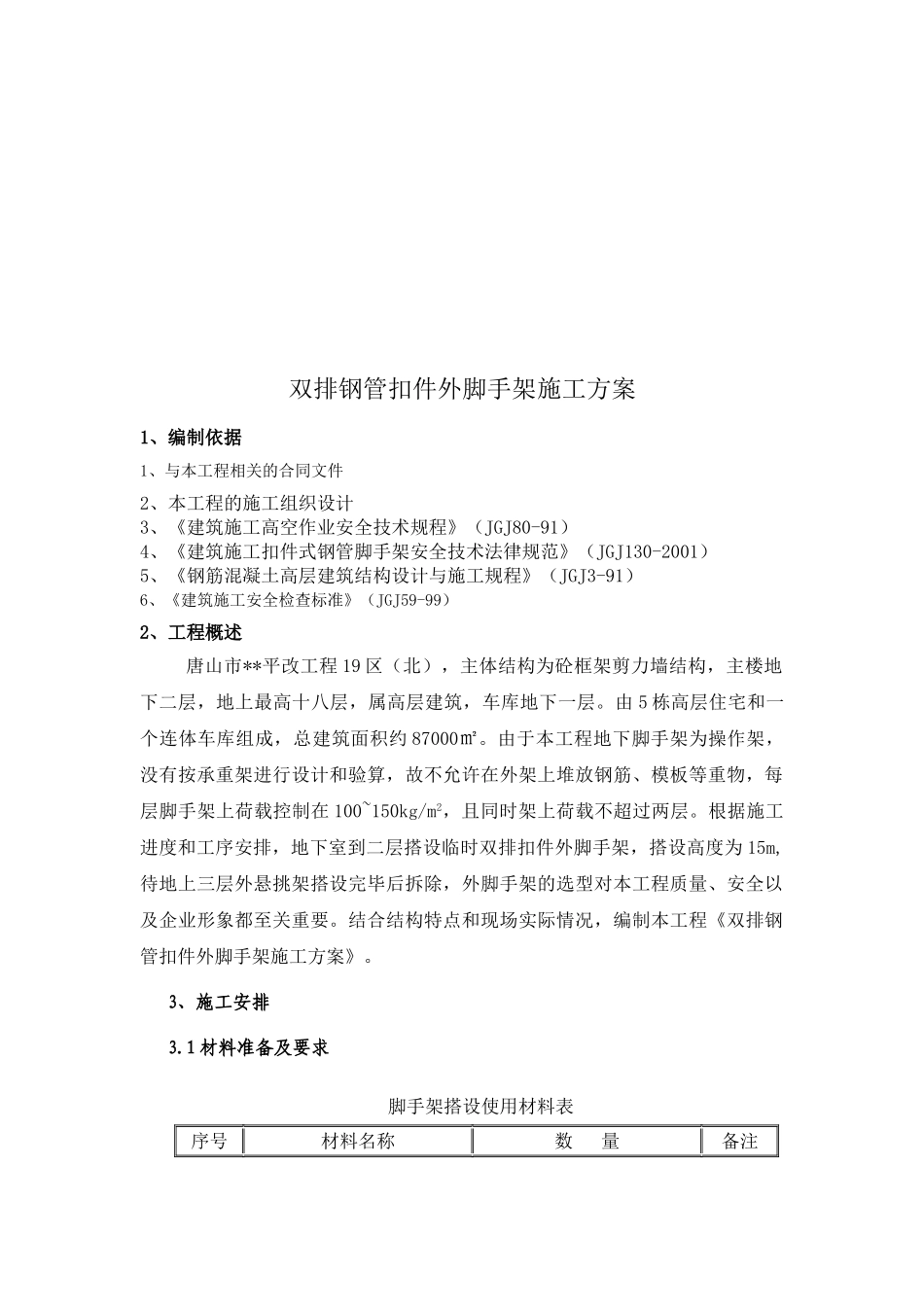

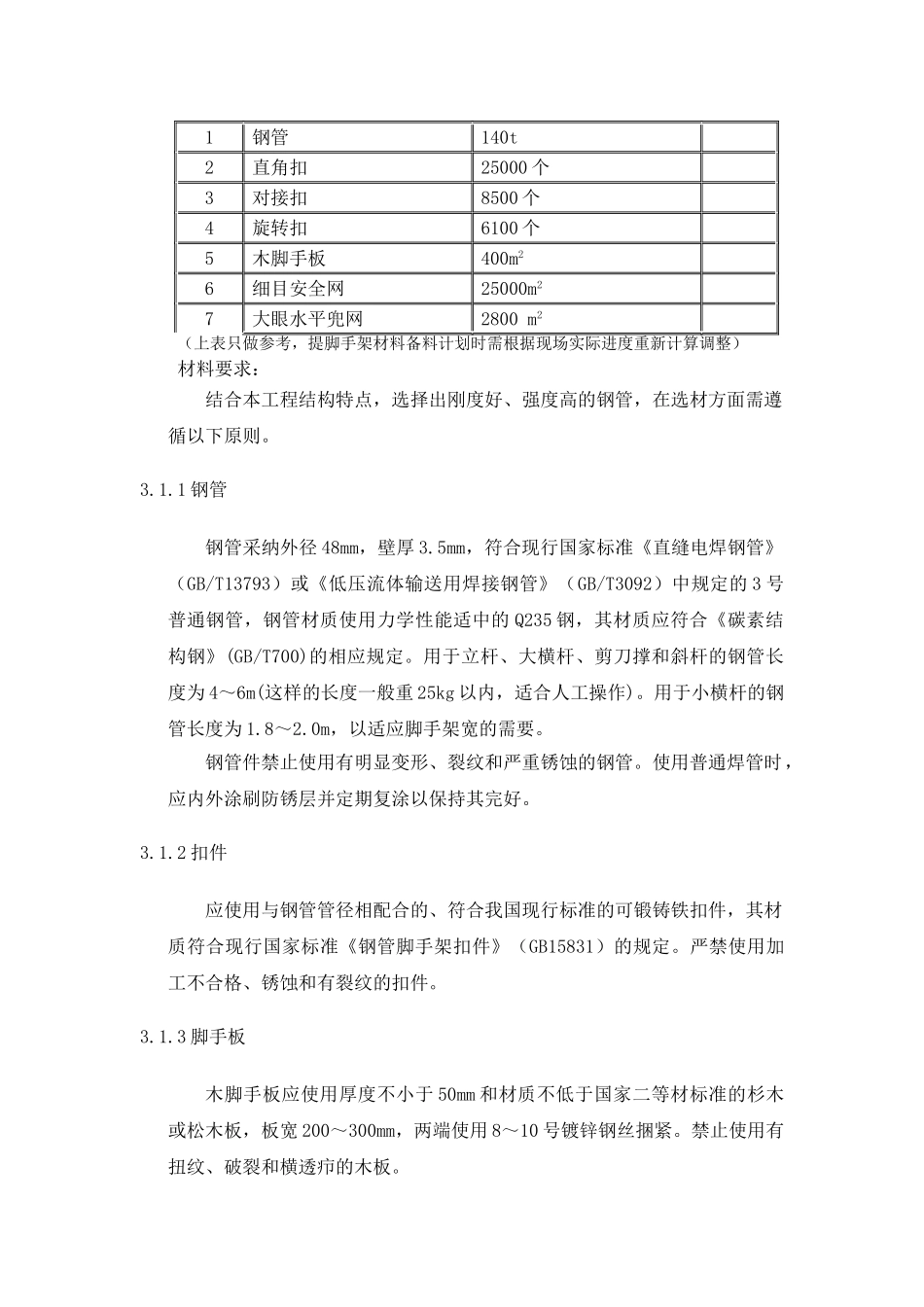

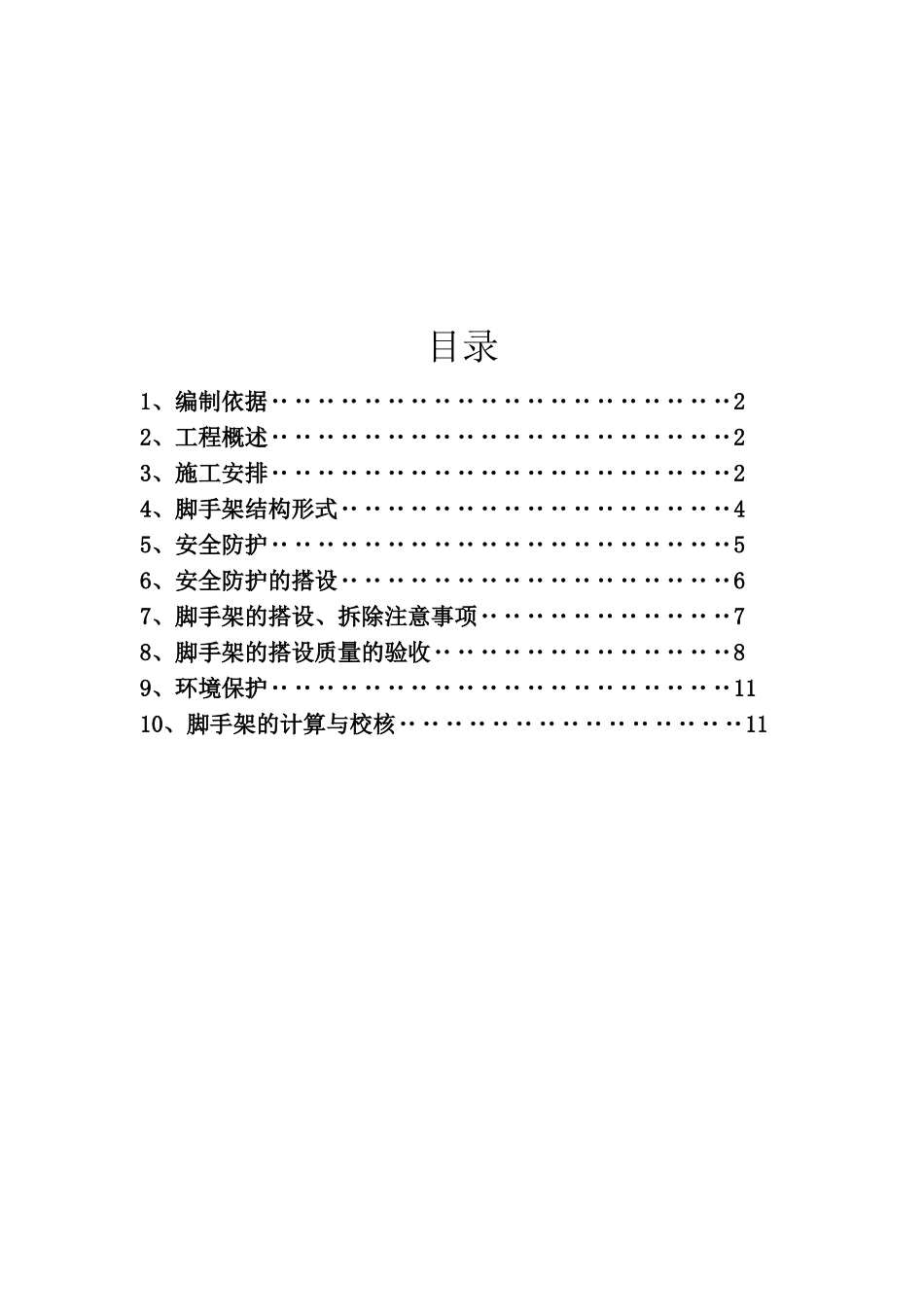

目录1、编制依据‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥22、工程概述‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥23、施工安排‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥24、脚手架结构形式‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥45、安全防护‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥56、安全防护的搭设‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥67、脚手架的搭设、拆除注意事项‥‥‥‥‥‥‥‥‥‥‥78、脚手架的搭设质量的验收‥‥‥‥‥‥‥‥‥‥‥‥‥89、环境保护‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥1110、脚手架的计算与校核‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥11双排钢管扣件外脚手架施工方案1、编制依据1、与本工程相关的合同文件2、本工程的施工组织设计3、《建筑施工高空作业安全技术规程》（JGJ80-91）4、《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2001）5、《钢筋混凝土高层建筑结构设计与施工规程》（JGJ3-91）6、《建筑施工安全检查标准》（JGJ59-99）2、工程概述 唐山市**平改工程 19 区（北），主体结构为砼框架剪力墙结构，主楼地下二层，地上最高十八层，属高层建筑，车库地下一层。由 5 栋高层住宅和一个连体车库组成，总建筑面积约 87000㎡。由于本工程地下脚手架为操作架，没有按承重架进行设计和验算，故不允许在外架上堆放钢筋、模板等重物，每层脚手架上荷载控制在 100~150kg/m2，且同时架上荷载不超过两层。根据施工进度和工序安排，地下室到二层搭设临时双排扣件外脚手架，搭设高度为 15m,待地上三层外悬挑架搭设完毕后拆除，外脚手架的选型对本工程质量、安全以及企业形象都至关重要。结合结构特点和现场实际情况，编制本工程《双排钢管扣件外脚手架施工方案》。3、施工安排3.1 材料准备及要求脚手架搭设使用材料表序号材料名称数 量备注1钢管140t2直角扣25000 个3对接扣8500 个4旋转扣6100 个5木脚手板400m26细目安全网25000m27大眼水平兜网2800 m2（上表只做参考，提脚手架材料备料计划时需根据现场实际进度重新计算调整）材料要求：结合本工程结构特点，选择出刚度好、强度高的钢管，在选材方面需遵循以下原则。3.1.1 钢管钢管采纳外径 48mm，壁厚 3.5mm，符合现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的 3 号普通钢管，钢管材质使用力学性能适中的 Q235 钢，其材质应符合《碳素结构钢》(GB/T700)的相应规定。用于立杆、大横杆、...
