某六层一字型框架住宅建筑设计和实现 土木工程管理专业 任务书

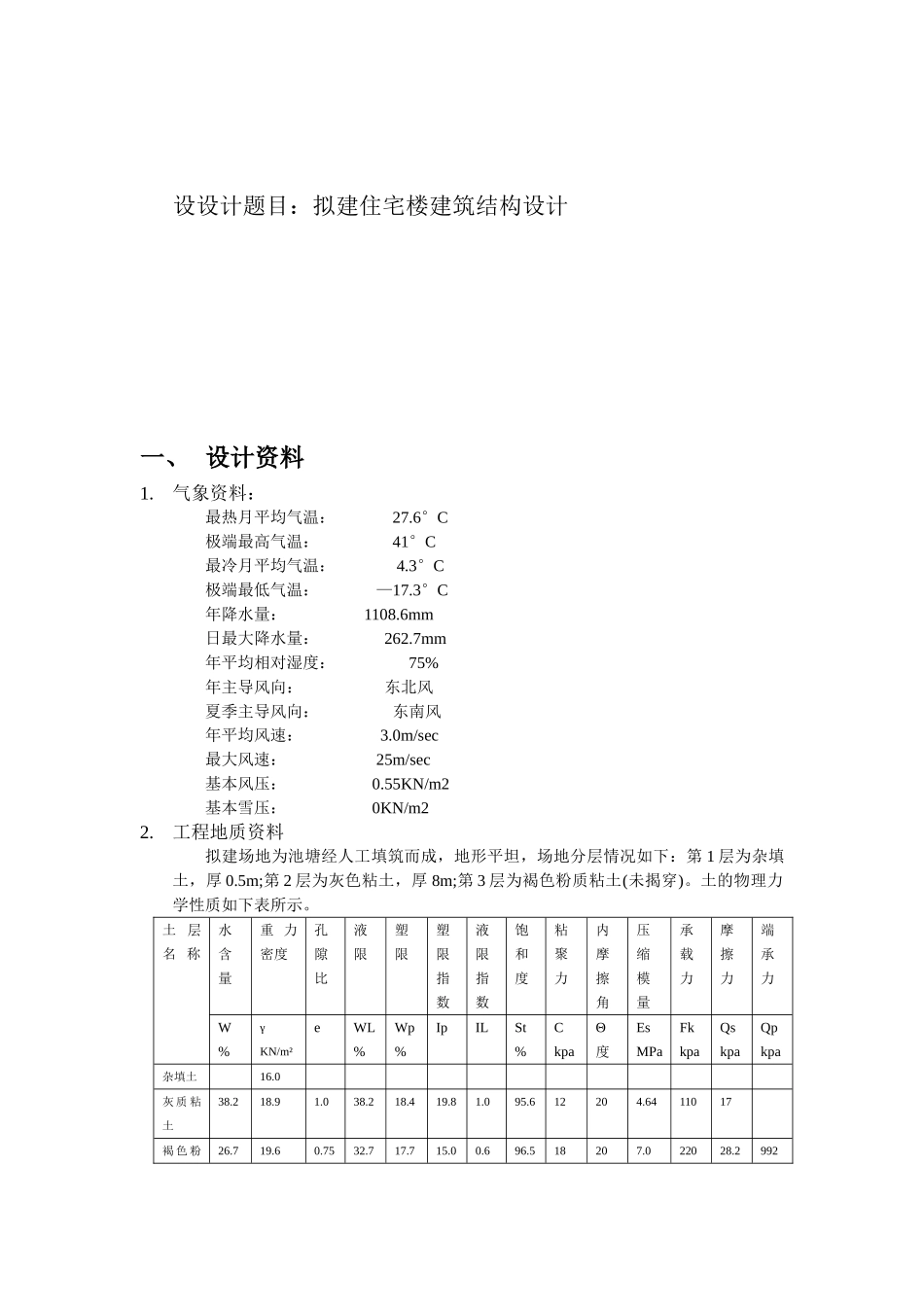

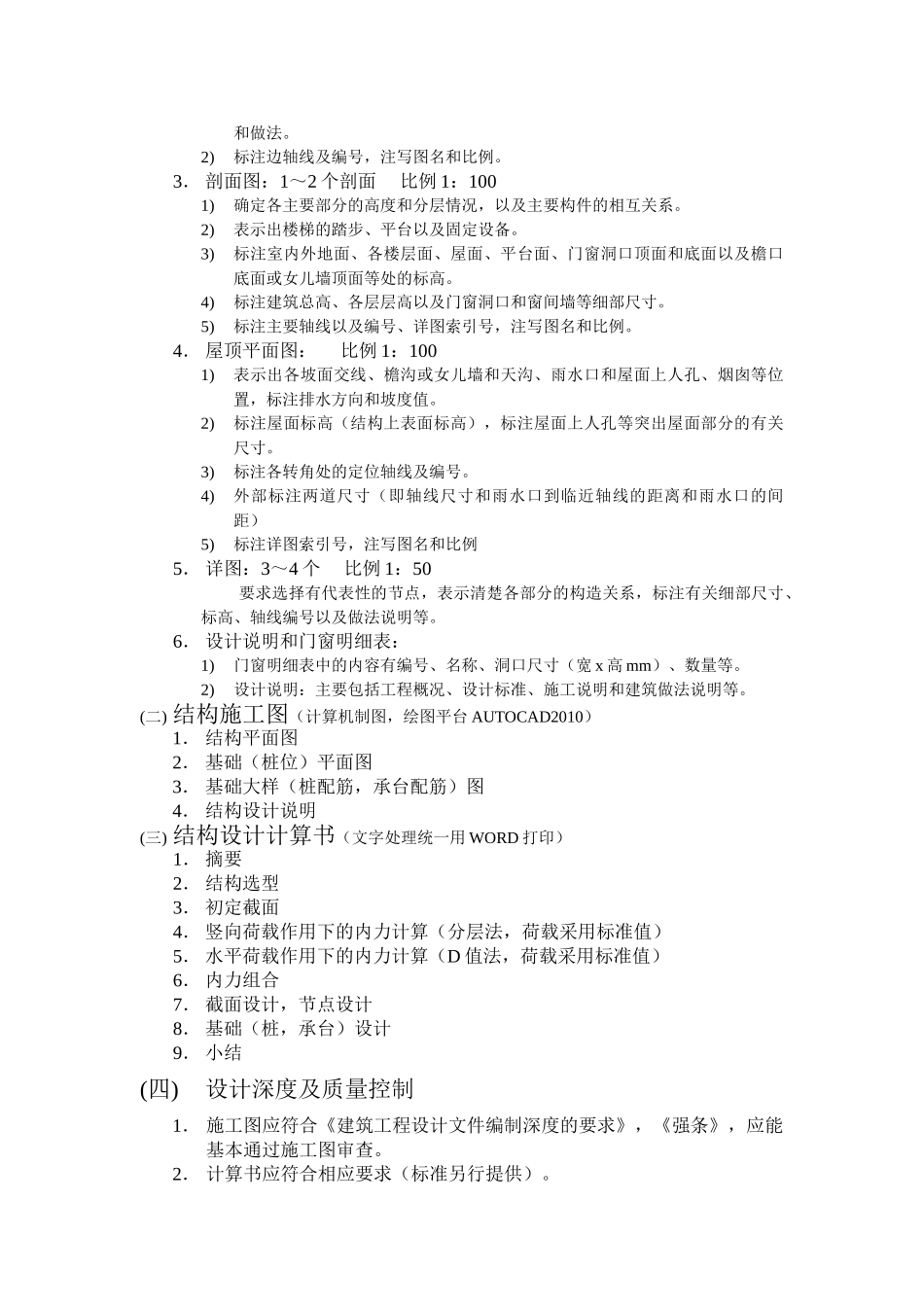

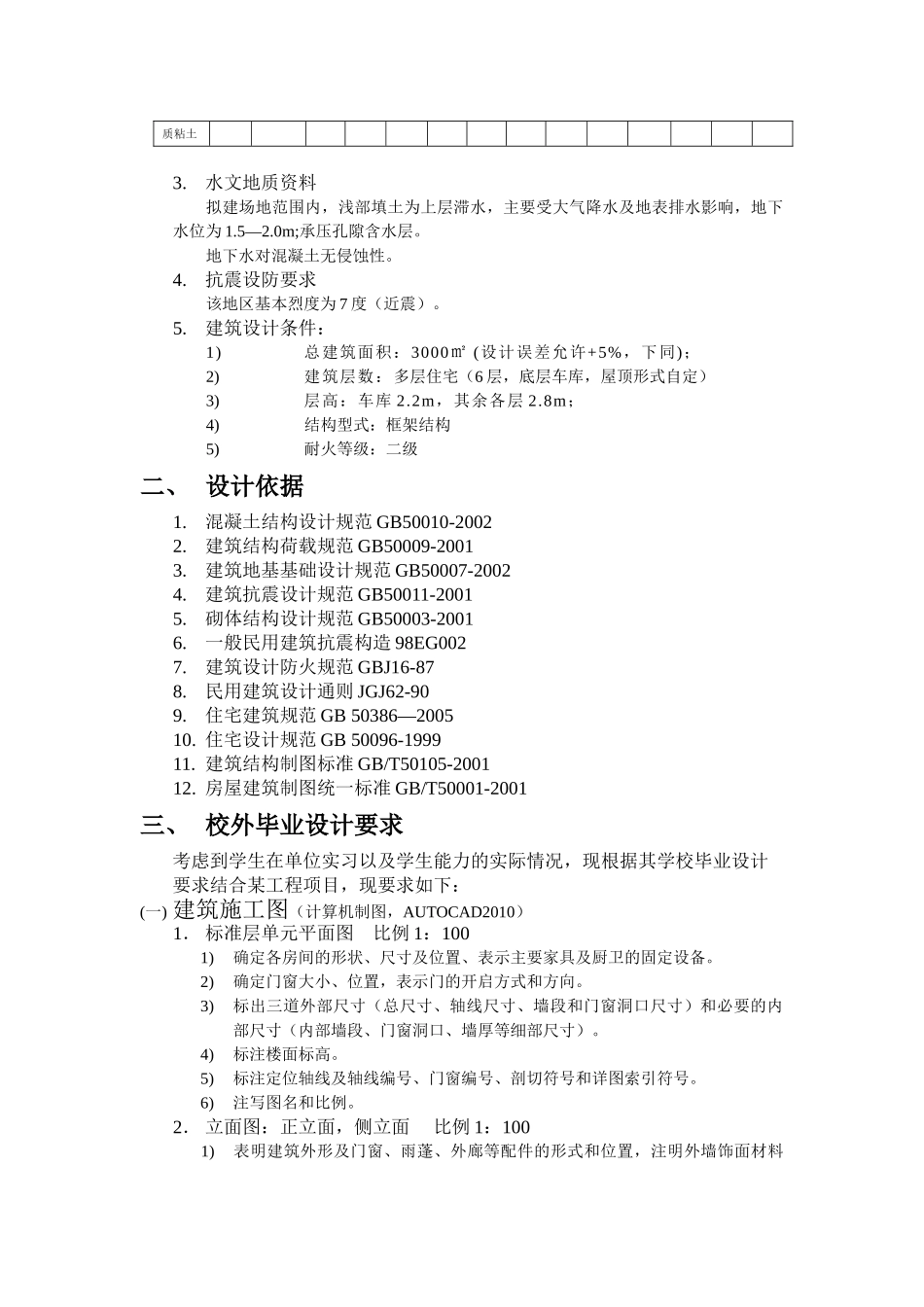

设设计题目：拟建住宅楼建筑结构设计一、 设计资料1.气象资料：最热月平均气温： 27.6°C极端最高气温： 41°C最冷月平均气温： 4.3°C极端最低气温： —17.3°C年降水量： 1108.6mm日最大降水量： 262.7mm年平均相对湿度： 75%年主导风向： 东北风夏季主导风向： 东南风年平均风速： 3.0m/sec最大风速： 25m/sec基本风压： 0.55KN/m2基本雪压： 0KN/m22.工程地质资料拟建场地为池塘经人工填筑而成，地形平坦，场地分层情况如下：第 1 层为杂填土，厚 0.5m;第 2 层为灰色粘土，厚 8m;第 3 层为褐色粉质粘土(未揭穿)。土的物理力学性质如下表所示。土层 名 称水含量重 力密度孔隙比液限塑限塑限指数液限指数饱和度粘聚力内摩擦角压缩模量承载力摩擦力端承力W %γ KN/m²eWL %Wp %IpILSt %C kpaΘ度Es MPaFk kpaQs kpaQp kpa杂填土16.0灰 质 粘土38.218.91.038.218.419.81.095.612204.6411017褐 色 粉26.719.60.7532.717.715.00.696.518207.022028.2992质粘土3.水文地质资料拟建场地范围内，浅部填土为上层滞水，主要受大气降水及地表排水影响，地下水位为 1.5—2.0m;承压孔隙含水层。地下水对混凝土无侵蚀性。4.抗震设防要求该地区基本烈度为 7 度（近震）。5.建筑设计条件：1)总建筑面积：3000㎡ (设计误差允许+5%，下同)；2)建筑层数：多层住宅（6 层，底层车库，屋顶形式自定）3)层高：车库 2.2m，其余各层 2.8m；4)结构型式：框架结构5)耐火等级：二级二、 设计依据1.混凝土结构设计规范 GB50010-20022.建筑结构荷载规范 GB50009-20013.建筑地基基础设计规范 GB50007-20024.建筑抗震设计规范 GB50011-20015.砌体结构设计规范 GB50003-20016.一般民用建筑抗震构造 98EG0027.建筑设计防火规范 GBJ16-878.民用建筑设计通则 JGJ62-909.住宅建筑规范 GB 50386—200510. 住宅设计规范 GB 50096-199911. 建筑结构制图标准 GB/T50105-200112. 房屋建筑制图统一标准 GB/T50001-2001三、 校外毕业设计要求考虑到学生在单位实习以及学生能力的实际情况，现根据其学校毕业设计要求结合某工程项目，现要求如下：(一) 建筑施工图（计算机制图，AUTOCAD2010）1． 标准层单元平面图 比例 1：1001)确定各房间的形状、尺寸及位置、表示主要家具及厨卫的固定设备。2)确定门窗大小、位置，表示门的开启方式和方向。3)标出三道外部尺寸（总尺寸、轴线尺寸、墙段和门窗洞口尺寸）和必要的内部尺...
