商业办公楼结构设计计算书

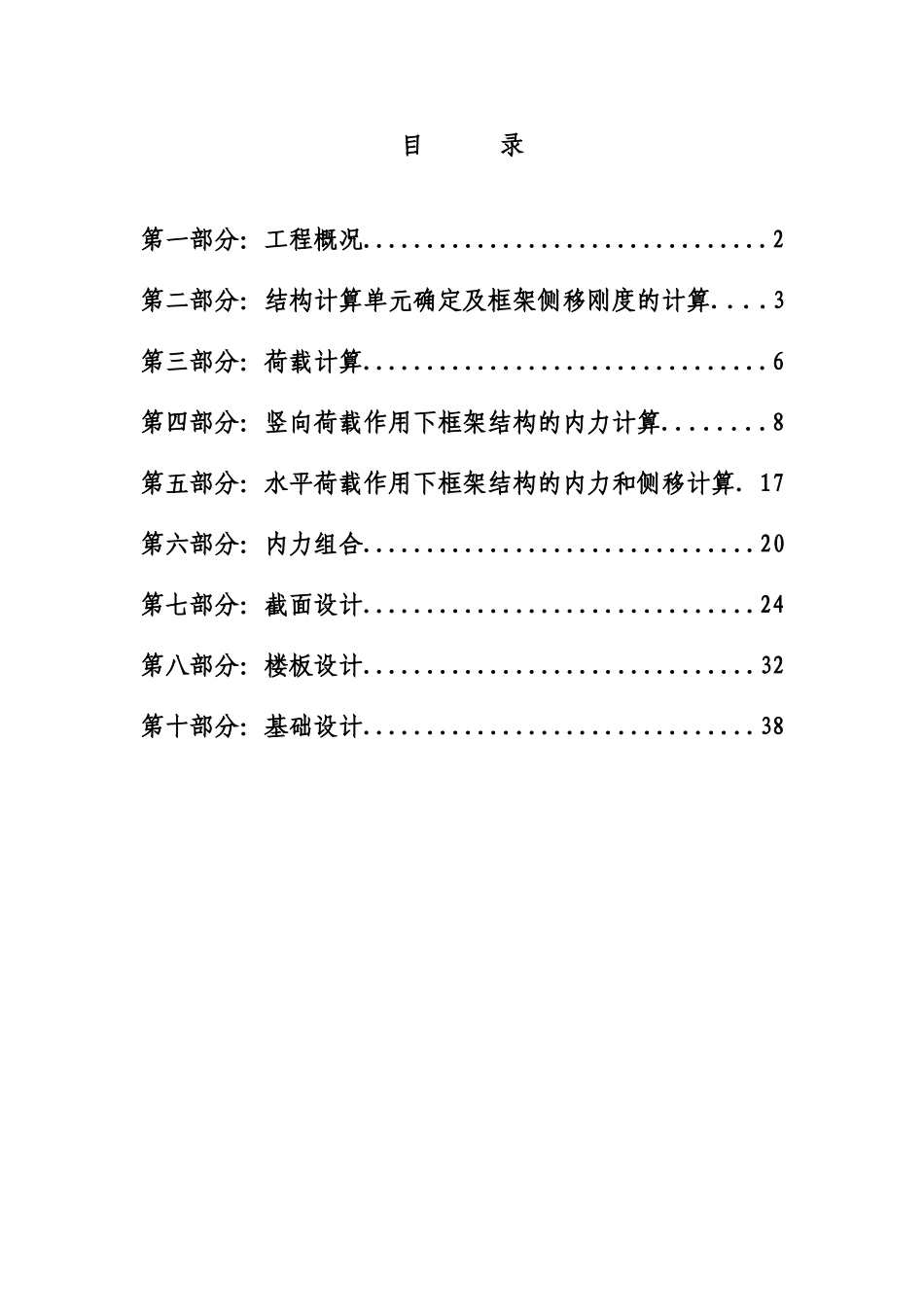

目 录第一部分：工程概况................................2第二部分：结构计算单元确定及框架侧移刚度的计算... .3第三部分：荷载计算................................6第四部分：竖向荷载作用下框架结构的内力计算........8第五部分：水平荷载作用下框架结构的内力和侧移计算. 17第六部分：内力组合...............................20第七部分：截面设计...............................24第八部分：楼板设计...............................32第十部分：基础设计...............................38第一部分：工程概况1.1 设计概况（一）工程概况 本工程为郑州市某商业办公楼。批准总建筑面积为 6000m2，投资 420 万元，拟建 6 层。会议室、多功能展厅 1500m2，办公部分建筑面积 3000，其它部分1500m2，要求二层以上各层能分别独立使用，首层为公共部分。 1、办公室：拟采纳 3.6m 开间，5.5m 进深，以 1-2 开间为一办公单元。 2、会议室：70m2，要求除首层以外，每层设 1 个。 3、会客室：70m2，设在首层。 4、多功能展厅：150m2。要求每层设置，考虑通风并适当考虑自然采光。 5、层高：拟选首层 3.6m，其余各层 3.00m。 6、电梯：设 10 人客梯一部。 （二）拟建位置 该工程建于郑州市，位于中原东路南侧。蜜蜂张街北侧，其总平面图如下：（三）自然条件 1、气温：冬季室外计算温度-9℃，冻土深度 30cm，夏季室外计算温+33℃。2、年降水量 680mm。 3、场区地势平坦，地层分布较为规律，地耐力按 150KN/m2计，持力层为轻亚粘土，Ⅱ类场地。 4、郑州市平均风速夏季为 2.8m/s，主导风向为南风，冬季为 3.5m/s，主导风向为东北风，基本风压 0.4kN/m2。 5、雪载：最大积雪厚度为 20cm，雪荷载为 0.25kN/m2。 6、地下水位：常年地下水位于地面以下，水质对混凝土无侵蚀。 7、设防烈度 7 度。 （四）建筑标准 1、防火等级：Ⅱ级 2、办公室、会议室采光等级：Ⅲ级第二部分：结构计算单元确定及框架侧移刚度的计算一、结构承重方案的选择：竖向荷载的传力途径：楼板的均布活载和恒载经梁框架柱，再由框架柱传至地基。根据以上楼盖的平面布置及竖向荷载的传力途径，本办公楼框架的承重方案为横向框架承重方案，这可使横向框架梁的截面高度大，增加框架的横向侧移刚度。二、施工方案选择：本工程施工方案采纳现浇式。三、柱网布置与层高：本办公楼采纳柱距为 6.0m 的内廊式小柱网，边跨为 5.5m，中间...
