喷射混凝土和喷浆边坡防护

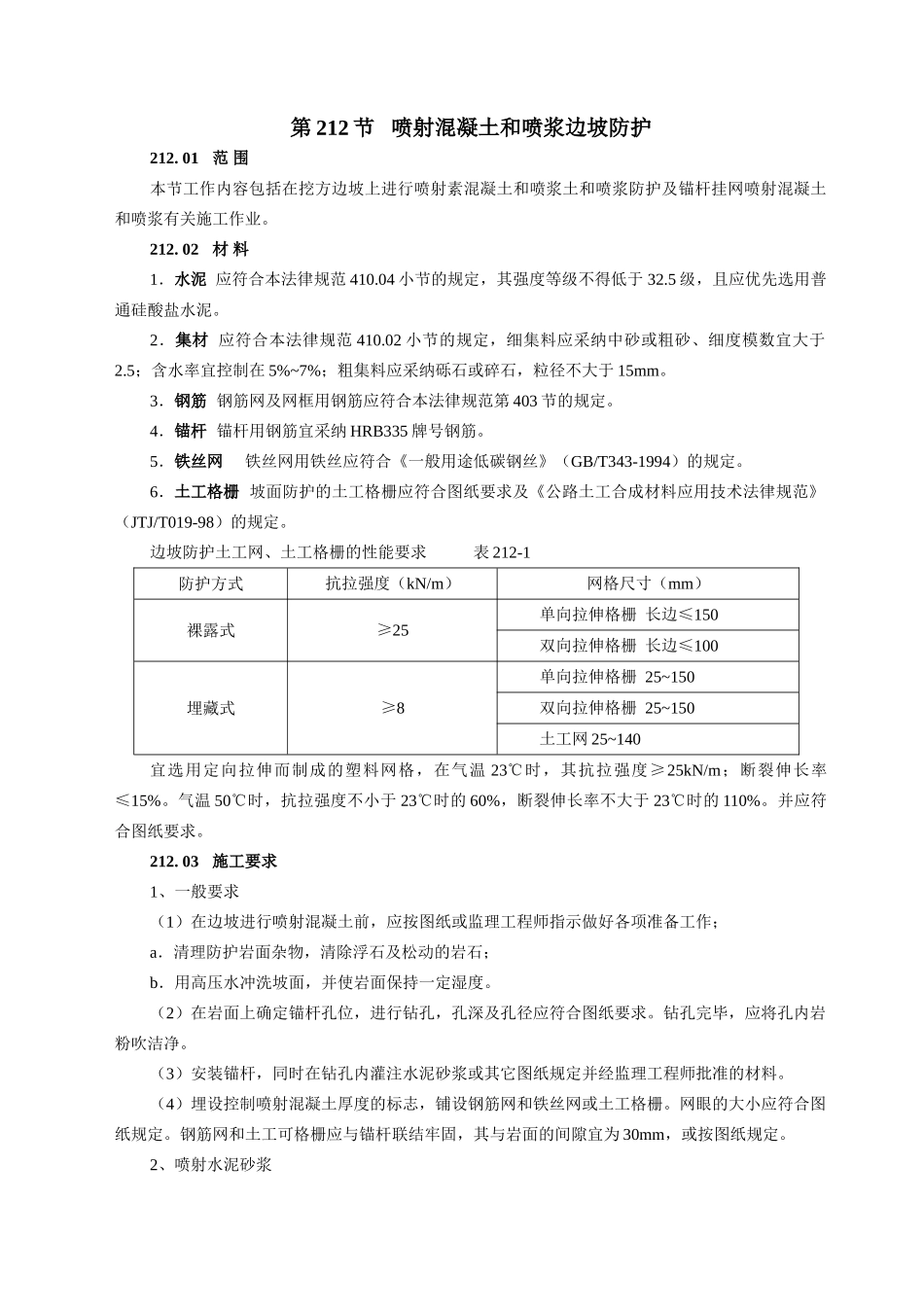

第 212 节 喷射混凝土和喷浆边坡防护212. 01范 围本节工作内容包括在挖方边坡上进行喷射素混凝土和喷浆土和喷浆防护及锚杆挂网喷射混凝土和喷浆有关施工作业。212. 02材 料1．水泥 应符合本法律规范 410.04 小节的规定，其强度等级不得低于 32.5 级，且应优先选用普通硅酸盐水泥。2．集材 应符合本法律规范 410.02 小节的规定，细集料应采纳中砂或粗砂、细度模数宜大于2.5；含水率宜控制在 5%~7%；粗集料应采纳砾石或碎石，粒径不大于 15mm。3．钢筋 钢筋网及网框用钢筋应符合本法律规范第 403 节的规定。4．锚杆 锚杆用钢筋宜采纳 HRB335 牌号钢筋。5．铁丝网铁丝网用铁丝应符合《一般用途低碳钢丝》（GB/T343-1994）的规定。6．土工格栅 坡面防护的土工格栅应符合图纸要求及《公路土工合成材料应用技术法律规范》（JTJ/T019-98）的规定。边坡防护土工网、土工格栅的性能要求表 212-1防护方式抗拉强度（kN/m）网格尺寸（mm）裸露式≥25单向拉伸格栅 长边≤150双向拉伸格栅 长边≤100埋藏式≥8单向拉伸格栅 25~150双向拉伸格栅 25~150土工网 25~140宜选用定向拉伸而制成的塑料网格，在气温 23℃时，其抗拉强度≥25kN/m；断裂伸长率≤15%。气温 50℃时，抗拉强度不小于 23℃时的 60%，断裂伸长率不大于 23℃时的 110%。并应符合图纸要求。212. 03施工要求1、一般要求（1）在边坡进行喷射混凝土前，应按图纸或监理工程师指示做好各项准备工作；a．清理防护岩面杂物，清除浮石及松动的岩石；b．用高压水冲洗坡面，并使岩面保持一定湿度。（2）在岩面上确定锚杆孔位，进行钻孔，孔深及孔径应符合图纸要求。钻孔完毕，应将孔内岩粉吹洁净。（3）安装锚杆，同时在钻孔内灌注水泥砂浆或其它图纸规定并经监理工程师批准的材料。（4）埋设控制喷射混凝土厚度的标志，铺设钢筋网和铁丝网或土工格栅。网眼的大小应符合图纸规定。钢筋网和土工可格栅应与锚杆联结牢固，其与岩面的间隙宜为 30mm，或按图纸规定。2、喷射水泥砂浆（1）边披喷浆防护，水泥砂浆的配合比应根据图纸规定。如图纸未作规定，砂浆强度应不低于M10。（2）喷浆前应先试喷，以确定合适的配比及施工方法，试喷效果经监理工程师认可后方可大面积施工。（3）大面积喷浆，应沿路线方向每隔 20~25m 设置一道伸缩缝，缝宽 20mm。（4）喷射水泥砂浆的施工工艺，呆参照喷射混凝土的工艺要求。3、喷射混凝土（1）施工前应先确定喷射混凝土的施工工艺（干式...
