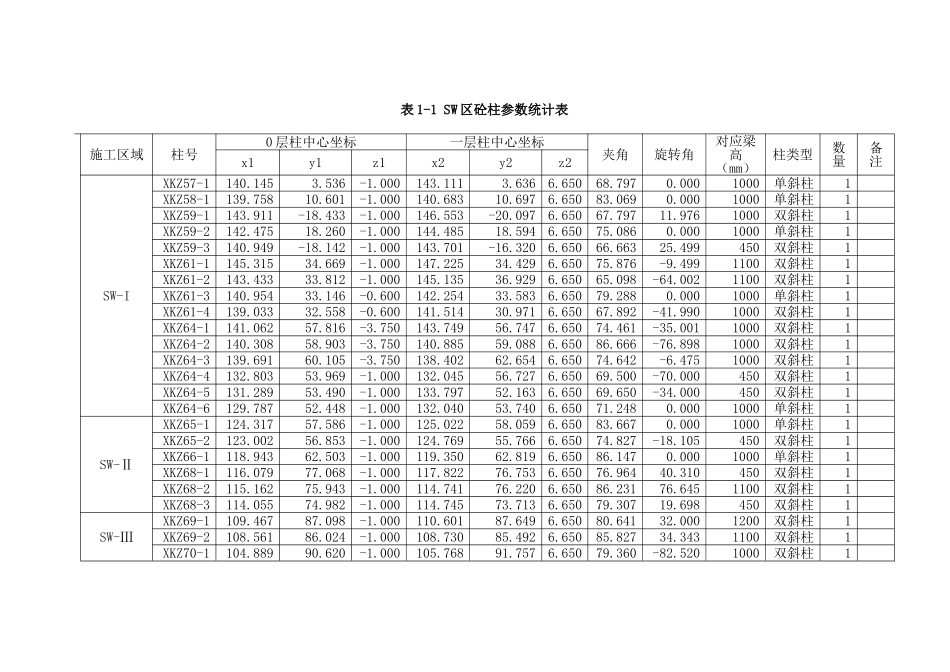

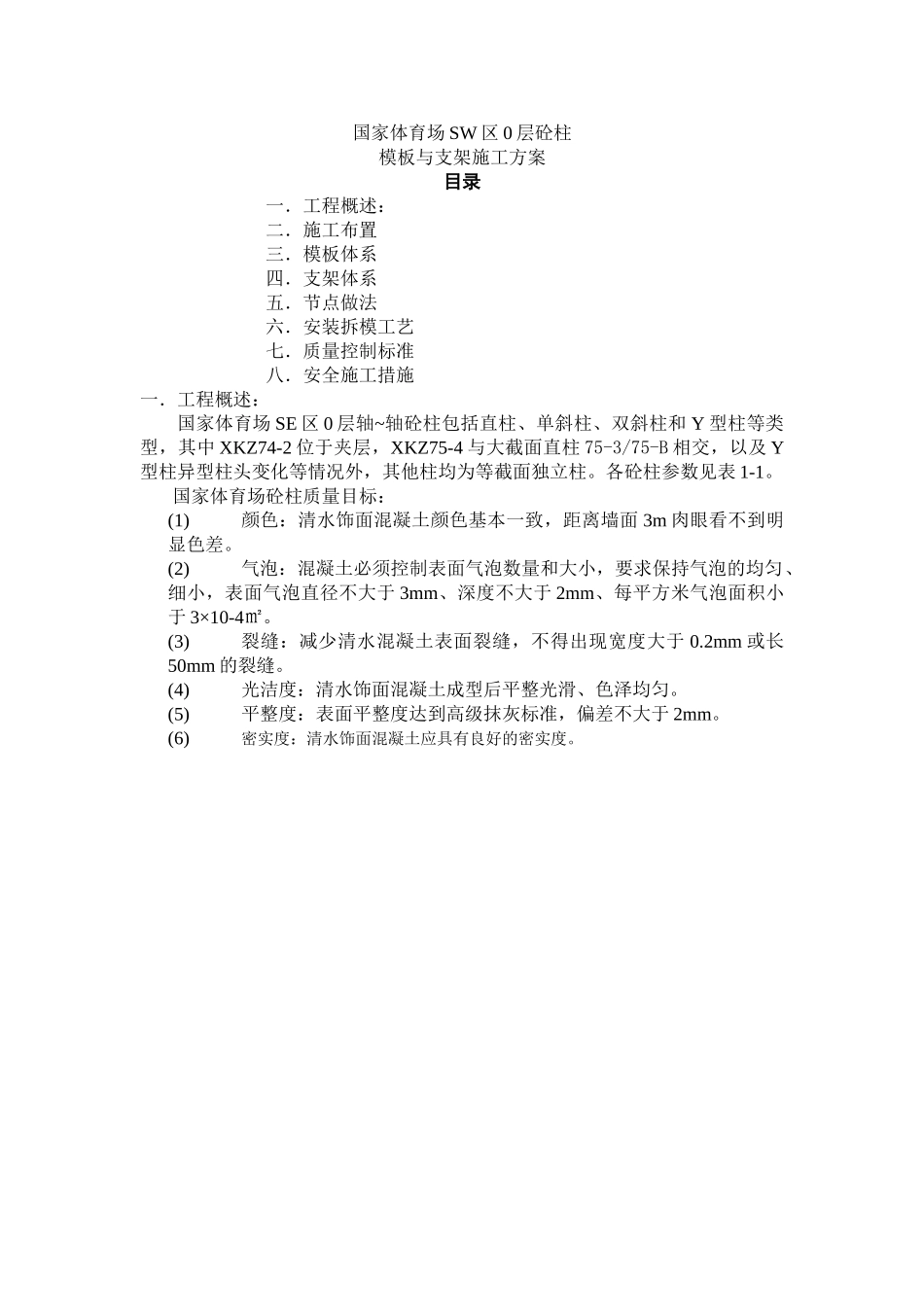

国家体育场 SW 区 0 层砼柱模板与支架施工方案北京市建筑工程讨论院2025.5.8国家体育场 SW 区 0 层砼柱模板与支架施工方案目录一．工程概述：二．施工布置三．模板体系四．支架体系 五．节点做法六．安装拆模工艺七．质量控制标准八．安全施工措施一．工程概述：国家体育场 SE 区 0 层轴~轴砼柱包括直柱、单斜柱、双斜柱和 Y 型柱等类型，其中 XKZ74-2 位于夹层，XKZ75-4 与大截面直柱 75-3/75-B 相交，以及 Y型柱异型柱头变化等情况外，其他柱均为等截面独立柱。各砼柱参数见表 1-1。国家体育场砼柱质量目标：(1)颜色：清水饰面混凝土颜色基本一致，距离墙面 3m 肉眼看不到明显色差。(2)气泡：混凝土必须控制表面气泡数量和大小，要求保持气泡的均匀、细小，表面气泡直径不大于 3mm、深度不大于 2mm、每平方米气泡面积小于 3×10-4㎡。(3)裂缝：减少清水混凝土表面裂缝，不得出现宽度大于 0.2mm 或长50mm 的裂缝。(4)光洁度：清水饰面混凝土成型后平整光滑、色泽均匀。(5)平整度：表面平整度达到高级抹灰标准，偏差不大于 2mm。(6)密实度：清水饰面混凝土应具有良好的密实度。表 1-1 SW 区砼柱参数统计表 施工区域柱号0 层柱中心坐标一层柱中心坐标夹角旋转角对应梁高（mm）柱类型数量备注x1y1z1x2y2z2SW-IXKZ57-1140.145 3.536 -1.000 143.111 3.636 6.650 68.797 0.000 1000 单斜柱1 XKZ58-1139.758 10.601 -1.000 140.683 10.697 6.650 83.069 0.000 1000 单斜柱1 XKZ59-1143.911 -18.433 -1.000 146.553 -20.097 6.650 67.797 11.976 1000 双斜柱1 XKZ59-2142.475 18.260 -1.000 144.485 18.594 6.650 75.086 0.000 1000 单斜柱1 XKZ59-3140.949 -18.142 -1.000 143.701 -16.320 6.650 66.663 25.499 450 双斜柱1 XKZ61-1145.315 34.669 -1.000 147.225 34.429 6.650 75.876 -9.499 1100 双斜柱1 XKZ61-2143.433 33.812 -1.000 145.135 36.929 6.650 65.098 -64.002 1100 双斜柱1 XKZ61-3140.954 33.146 -0.600 142.254 33.583 6.650 79.288 0.000 1000 单斜柱1 XKZ61-4139.033 32.558 -0.600 141.514 30.971 6.650 67.892 -41.990 1000 双斜柱1 XKZ64-1141.062 57.816 -3.750 143.749 56.747 6.650 74.461 -35.001 1000 双斜柱1 XKZ64-2140.308 58.903 -3.750 140.885 59.088 6.650 86.666...
