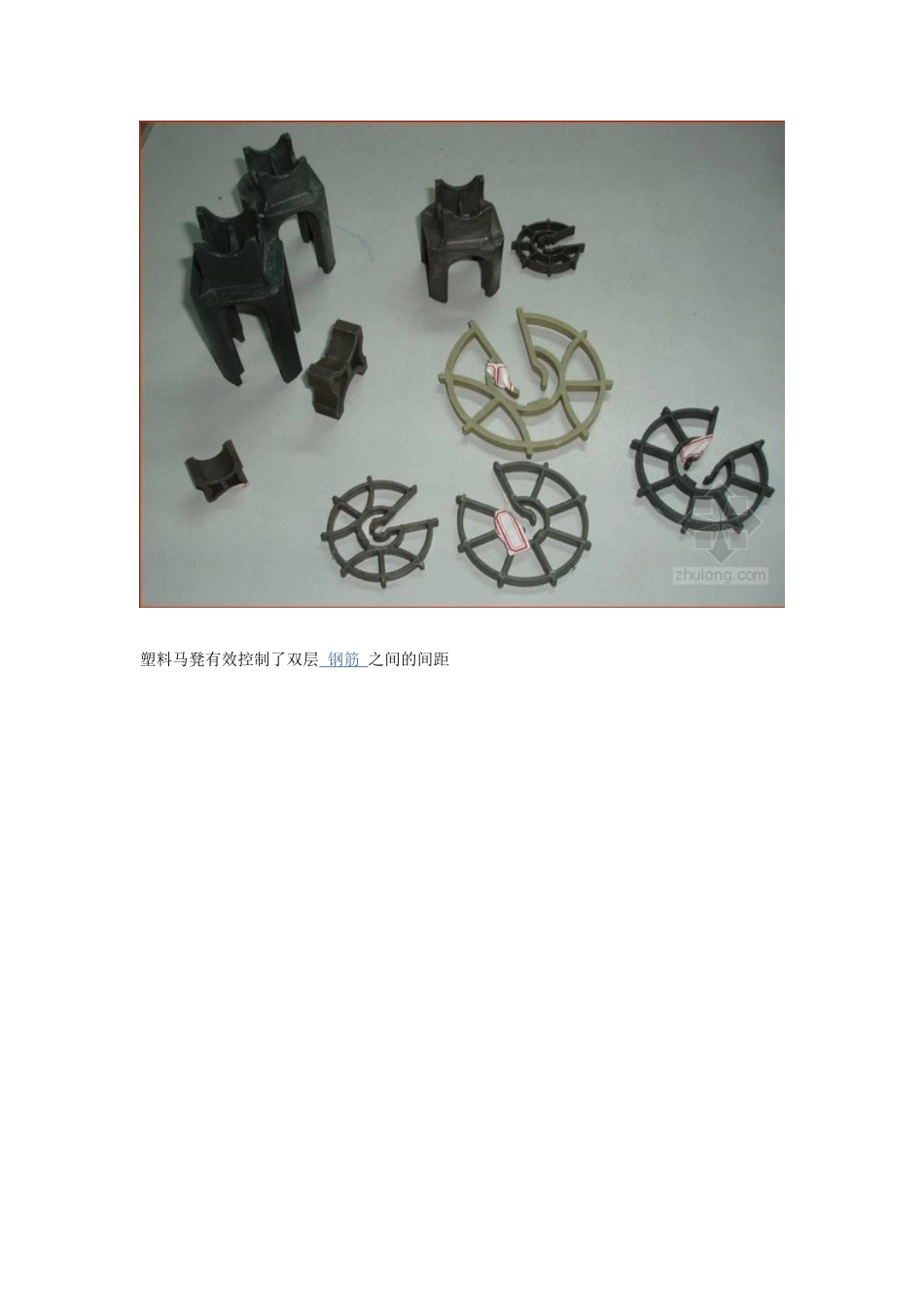

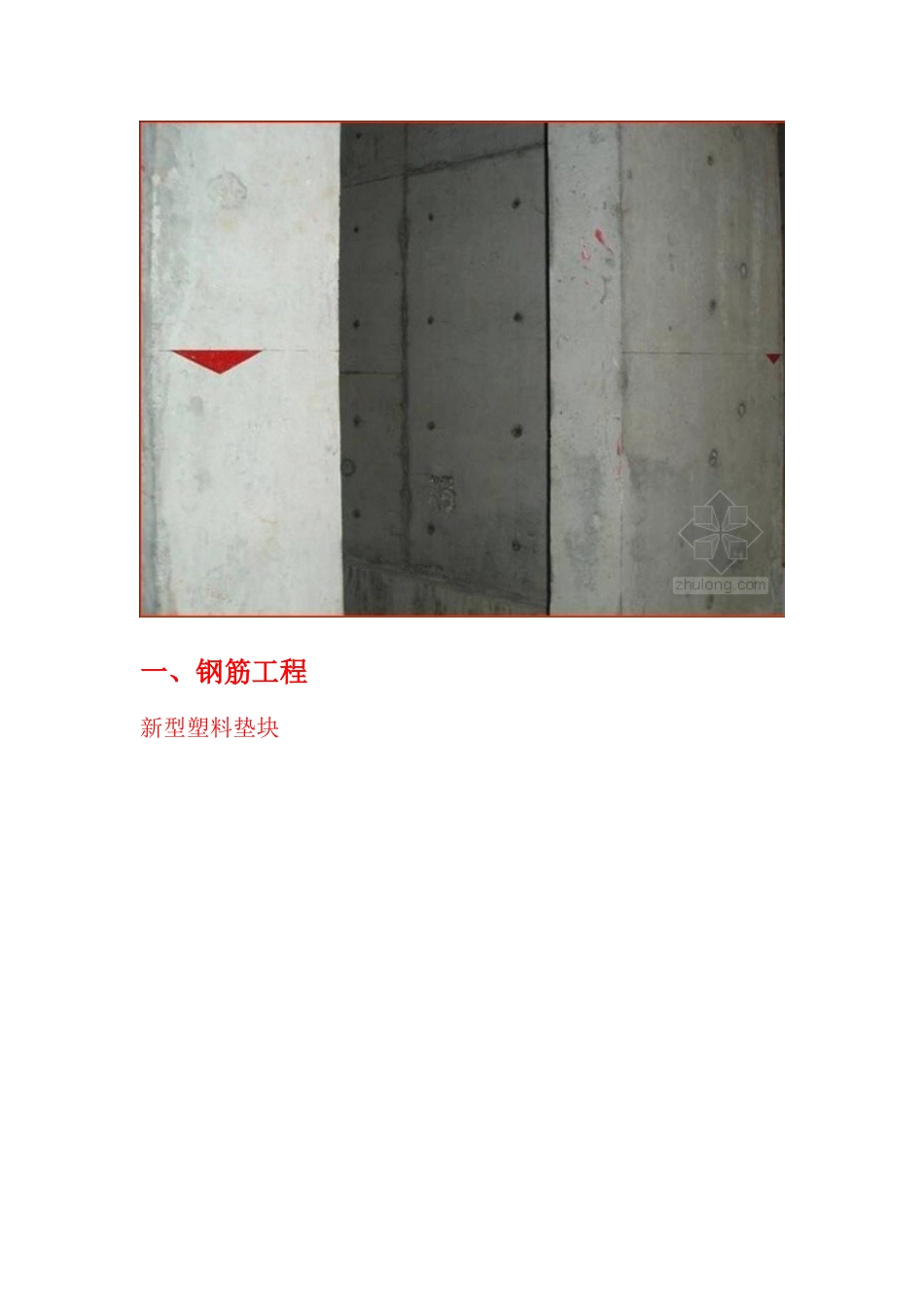

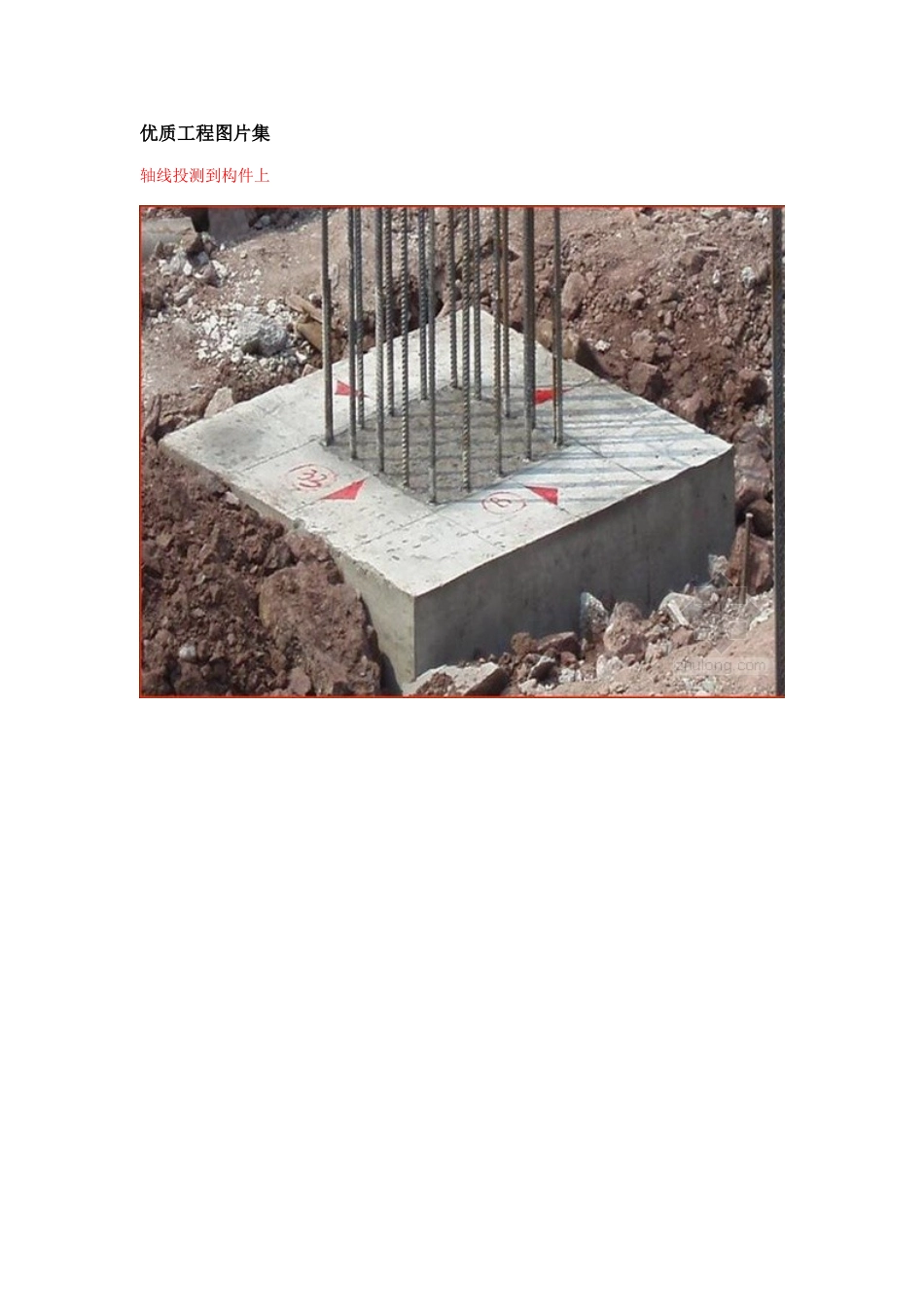

优质工程图片集 轴线投测到构件上 一、钢筋工程 新型塑料垫块 塑料马凳有效控制了双层 钢筋 之间的间距塑料马凳有效控制了双层 钢筋 之间的间距 对浇筑混凝土过程中容易受踩踏的部位采纳改进过的长铁板凳控制双层 钢筋 间距，效果良好。竖向钢筋采纳卡具式塑料垫块定位 竖向钢筋采纳卡具式塑料垫块定位 1板底采纳塑料垫块控制保护层。 二、模板工程 采纳木模施工工艺。模板进场后，首先对模板涂刷清机油，放置一周后使用。使用前再涂刷非油性脱模剂，能有效保护模板，提高脱模性能，确保混凝土观感质量。 配模时梁柱节点、梁梁节点作为工序控制的重点，对确保混凝土成型后的观感质量非常重要。楼面模板铺设方法 吊模位置采纳同强度、等厚度的混凝土垫块控制，确保吊模不下沉。 柱墙模板采纳高强螺杆进行加固，确保柱墙断面准确。 外墙上下层接缝处预留模板加固连接件，使其接缝严密。内置连接螺杆外侧固定方式可拆卸连接螺杆上层柱模根部加固示意使用外墙连接件 拆模后的接缝效果预埋锥体连接件 拔除后的效果梁柱断面采纳“步步紧”进行加固，大大降低了劳动强度，有效控制阳角漏浆的质量通病。步步紧”混凝土外观质量 质量责任标识 箍筋 沉降观测点标高控制线 轴线控制线 标高控制线 施工强调样板带路，抹灰面层各面层均有清楚明确的样板墙。 梁柱节点尺寸准确，线角平直，混凝土接缝平整密实，无掉角、掉皮、漏浆、夹渣现象 梁柱接头模板拆模后效果 楼梯踏步 混凝士后浇带 预留洞、盒 拉丝杆螺栓孔 拉丝杆螺栓孔的堵塞，施工单位通过专用模具操作，达到了表面平整、大小圆度一致。 钢结构安装 钢结构的倒角打磨、焊接 门洞、构造柱细部 填充墙后塞口 —— 采纳加膨胀剂的细石混凝土填塞 预埋件、预埋导管 混凝土地面清灰机 剪力墙梯子钢筋运用 柱工具钢筋运用 剪力墙工具钢筋运用 支撑搭设 窗洞支撑 柱模支撑 构造柱模板 混凝土墙体中的预留导管、线盒 预埋电线管切割墙体后抹灰补平 底板钢筋马凳支设 底板 SBS 防水卷材施工 钢筋加工：I 级钢筋末端需做 180°弯钩，弯曲直径 D 取钢筋直径 d 的 5 倍，平直部分长度取钢筋直径 d 的 5 倍；箍筋弯钩 135°、平直部分长度取 10 d。zZco2bE。qTISjYZ。钢筋定位钢筋端头应切齐、磨去飞边毛刺，端头刷防锈漆。 加工成型钢筋按部件绑扎，标识清楚。n 直螺纹加工钢筋用无齿锯切割下料，确保加工尺寸准确。水平定位梯 梁筋定...
