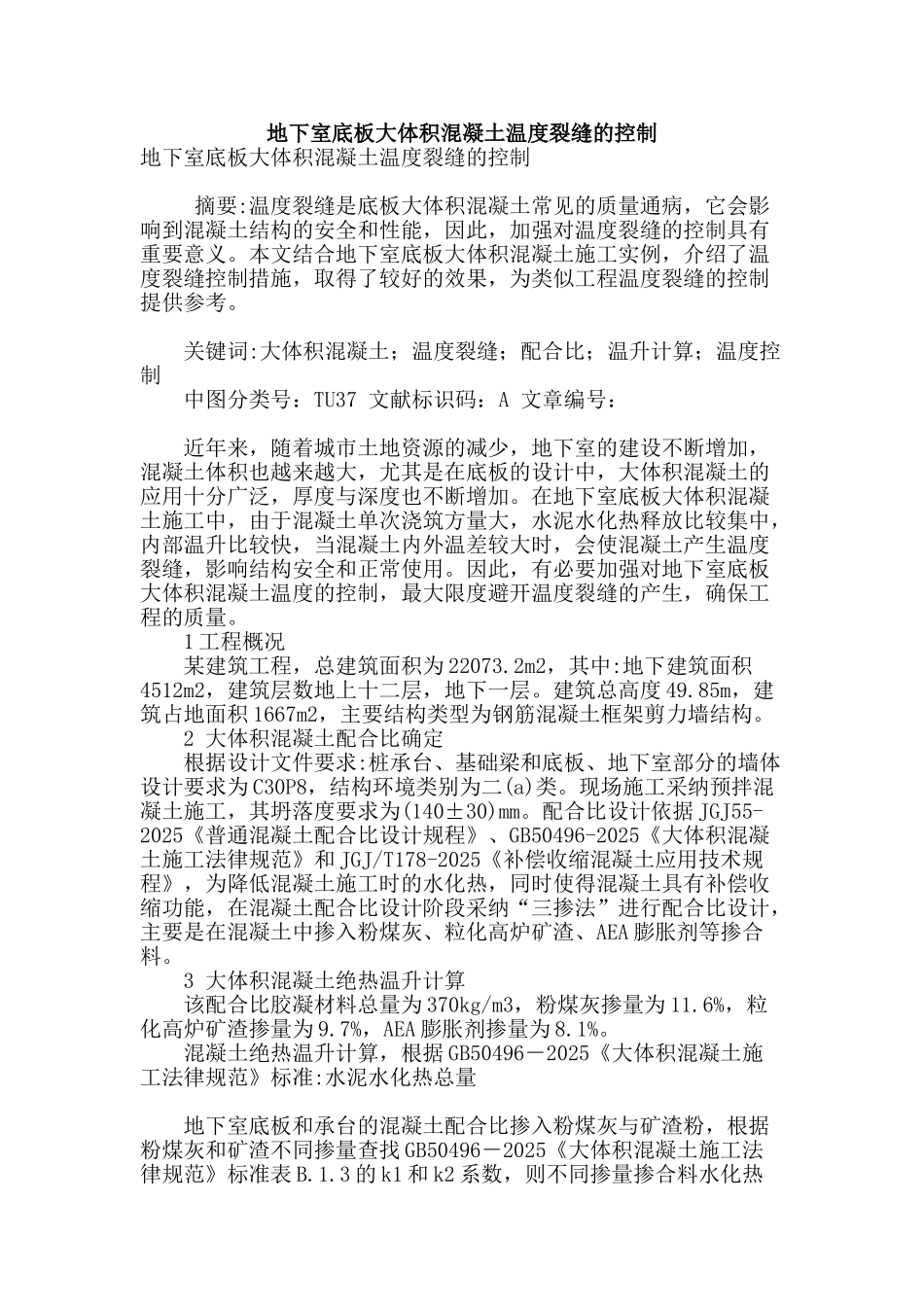

地下室底板大体积混凝土温度裂缝的控制

地下室底板大体积混凝土温度裂缝的控制地下室底板大体积混凝土温度裂缝的控制 摘要:温度裂缝是底板大体积混凝土常见的质量通病，它会影响到混凝土结构的安全和性能，因此，加强对温度裂缝的控制具有重要意义。本文结合地下室底板大体积混凝土施工实例，介绍了温度裂缝控制措施，取得了较好的效果，为类似工程温度裂缝的控制提供参考。 关键词:大体积混凝土；温度裂缝；配合比；温升计算；温度控制 中图分类号：TU37 文献标识码：A 文章编号： 近年来，随着城市土地资源的减少，地下室的建设不断增加，混凝土体积也越来越大，尤其是在底板的设计中，大体积混凝土的应用十分广泛，厚度与深度也不断增加。在地下室底板大体积混凝土施工中，由于混凝土单次浇筑方量大，水泥水化热释放比较集中，内部温升比较快，当混凝土内外温差较大时，会使混凝土产生温度裂缝，影响结构安全和正常使用。因此，有必要加强对地下室底板大体积混凝土温度的控制，最大限度避开温度裂缝的产生，确保工程的质量。 1 工程概况 某建筑工程，总建筑面积为 22073.2m2，其中:地下建筑面积4512m2，建筑层数地上十二层，地下一层。建筑总高度 49.85m，建筑占地面积 1667m2，主要结构类型为钢筋混凝土框架剪力墙结构。 2 大体积混凝土配合比确定 根据设计文件要求:桩承台、基础梁和底板、地下室部分的墙体设计要求为 C30P8，结构环境类别为二(a)类。现场施工采纳预拌混凝土施工，其坍落度要求为(140±30)mm。配合比设计依据 JGJ55-2025《普通混凝土配合比设计规程》、GB50496-2025《大体积混凝土施工法律规范》和 JGJ/T178-2025《补偿收缩混凝土应用技术规程》，为降低混凝土施工时的水化热，同时使得混凝土具有补偿收缩功能，在混凝土配合比设计阶段采纳“三掺法”进行配合比设计，主要是在混凝土中掺入粉煤灰、粒化高炉矿渣、AEA 膨胀剂等掺合料。 3 大体积混凝土绝热温升计算 该配合比胶凝材料总量为 370kg/m3，粉煤灰掺量为 11.6%，粒化高炉矿渣掺量为 9.7%，AEA 膨胀剂掺量为 8.1%。 混凝土绝热温升计算，根据 GB50496－2025《大体积混凝土施工法律规范》标准:水泥水化热总量 地下室底板和承台的混凝土配合比掺入粉煤灰与矿渣粉，根据粉煤灰和矿渣不同掺量查找 GB50496－2025《大体积混凝土施工法律规范》标准表 B.1.3 的 k1 和 k2 系数，则不同掺量掺合料水化热调整系数:k=k1+k2－1=0.958+1－1=0.958 胶凝材料水化热总量 Q=kQ0=0.958...
