地下管线探测作业指导书

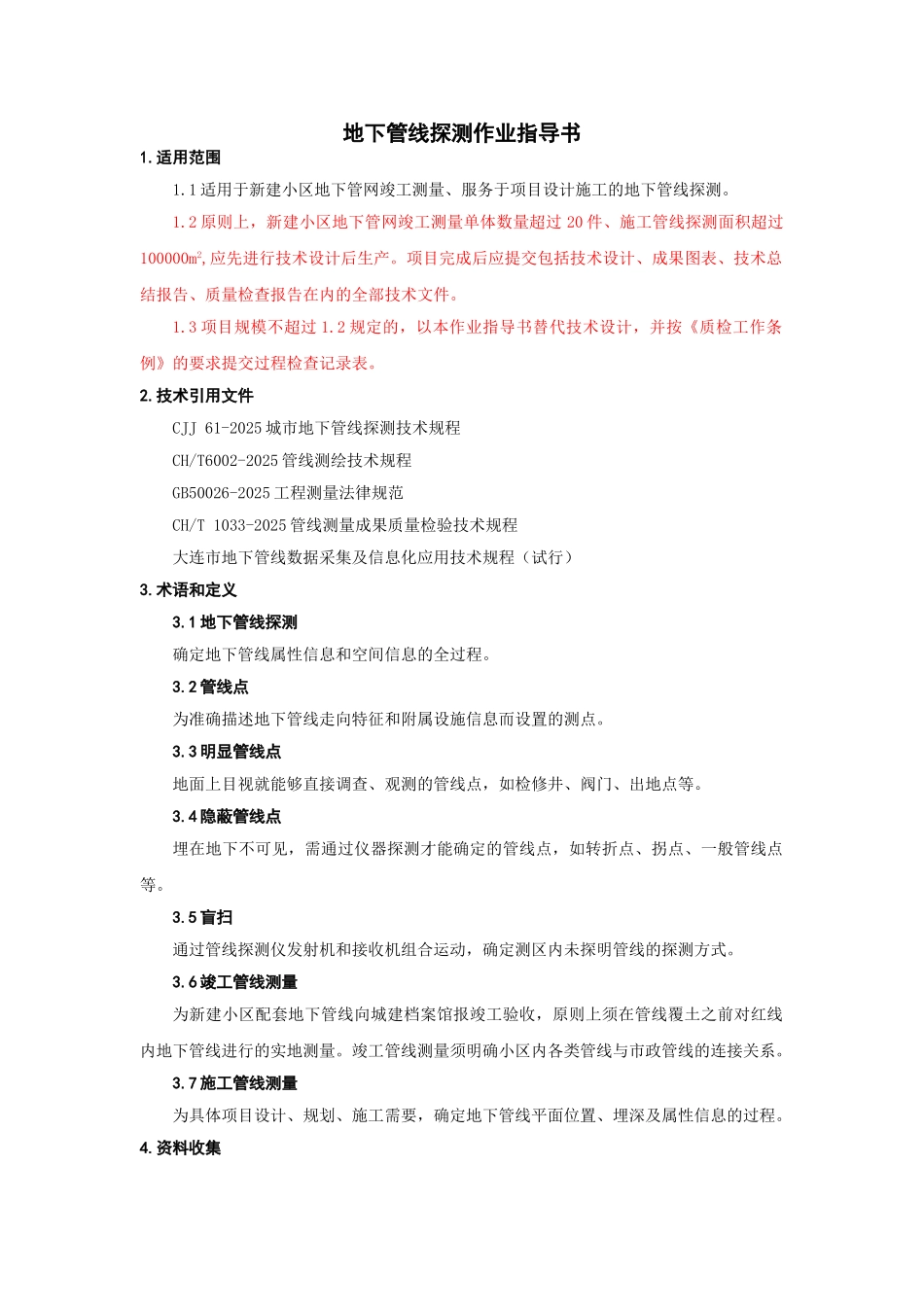

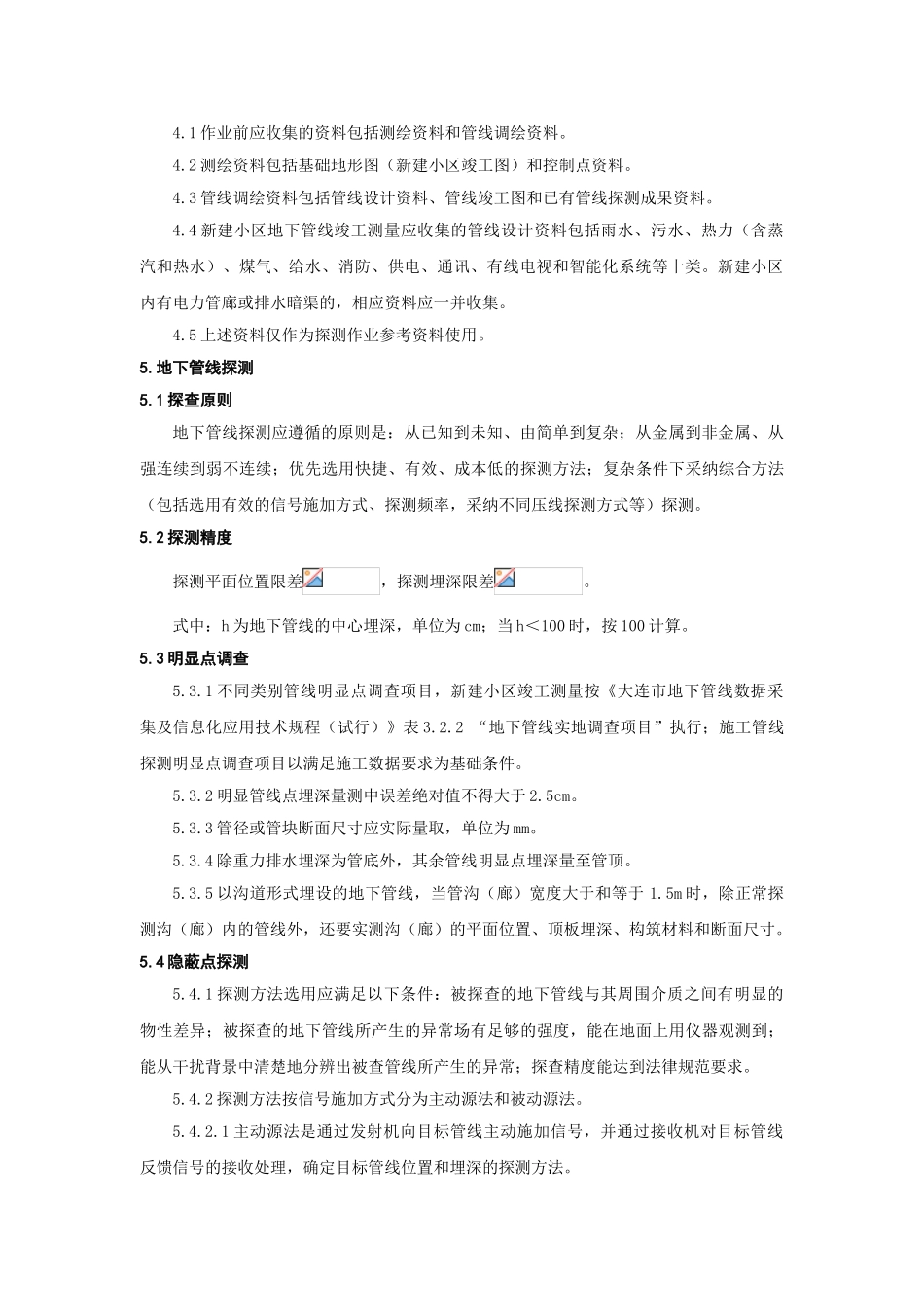

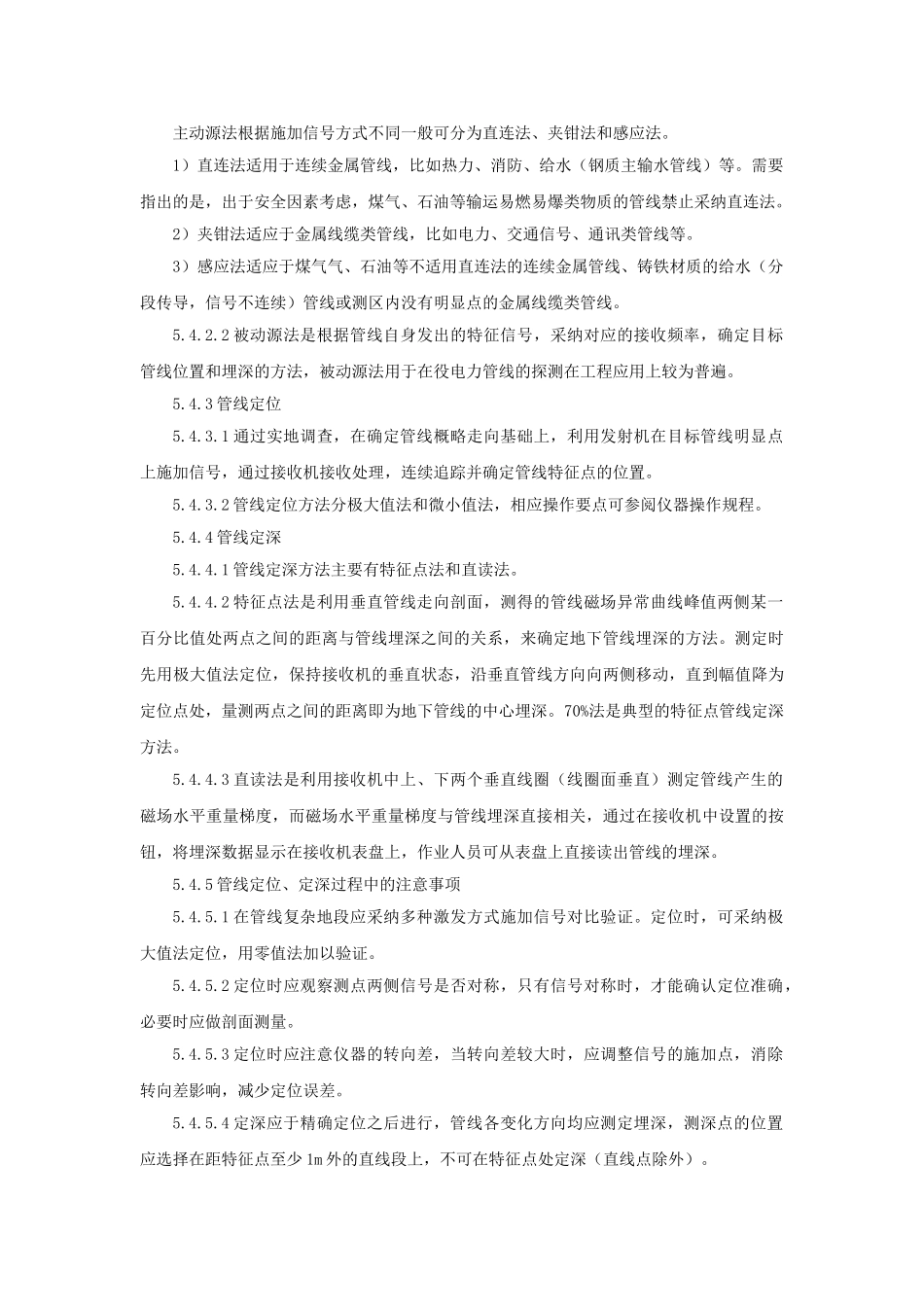

地下管线探测作业指导书1.适用范围1.1 适用于新建小区地下管网竣工测量、服务于项目设计施工的地下管线探测。1.2 原则上，新建小区地下管网竣工测量单体数量超过 20 件、施工管线探测面积超过100000m2,应先进行技术设计后生产。项目完成后应提交包括技术设计、成果图表、技术总结报告、质量检查报告在内的全部技术文件。1.3 项目规模不超过 1.2 规定的，以本作业指导书替代技术设计，并按《质检工作条例》的要求提交过程检查记录表。2.技术引用文件CJJ 61-2025 城市地下管线探测技术规程CH/T6002-2025 管线测绘技术规程GB50026-2025 工程测量法律规范CH/T 1033-2025 管线测量成果质量检验技术规程大连市地下管线数据采集及信息化应用技术规程（试行）3.术语和定义3.1 地下管线探测确定地下管线属性信息和空间信息的全过程。3.2 管线点为准确描述地下管线走向特征和附属设施信息而设置的测点。3.3 明显管线点地面上目视就能够直接调查、观测的管线点，如检修井、阀门、出地点等。3.4 隐蔽管线点埋在地下不可见，需通过仪器探测才能确定的管线点，如转折点、拐点、一般管线点等。3.5 盲扫通过管线探测仪发射机和接收机组合运动，确定测区内未探明管线的探测方式。3.6 竣工管线测量为新建小区配套地下管线向城建档案馆报竣工验收，原则上须在管线覆土之前对红线内地下管线进行的实地测量。竣工管线测量须明确小区内各类管线与市政管线的连接关系。3.7 施工管线测量为具体项目设计、规划、施工需要，确定地下管线平面位置、埋深及属性信息的过程。4.资料收集4.1 作业前应收集的资料包括测绘资料和管线调绘资料。4.2 测绘资料包括基础地形图（新建小区竣工图）和控制点资料。4.3 管线调绘资料包括管线设计资料、管线竣工图和已有管线探测成果资料。4.4 新建小区地下管线竣工测量应收集的管线设计资料包括雨水、污水、热力（含蒸汽和热水）、煤气、给水、消防、供电、通讯、有线电视和智能化系统等十类。新建小区内有电力管廊或排水暗渠的，相应资料应一并收集。4.5 上述资料仅作为探测作业参考资料使用。5.地下管线探测5.1 探查原则地下管线探测应遵循的原则是：从已知到未知、由简单到复杂；从金属到非金属、从强连续到弱不连续；优先选用快捷、有效、成本低的探测方法；复杂条件下采纳综合方法（包括选用有效的信号施加方式、探测频率，采纳不同压线探测方式等）探测。5.2 探测精度探测平面位置限差，探测埋深限差。式中：...
