地基钎探技术交底

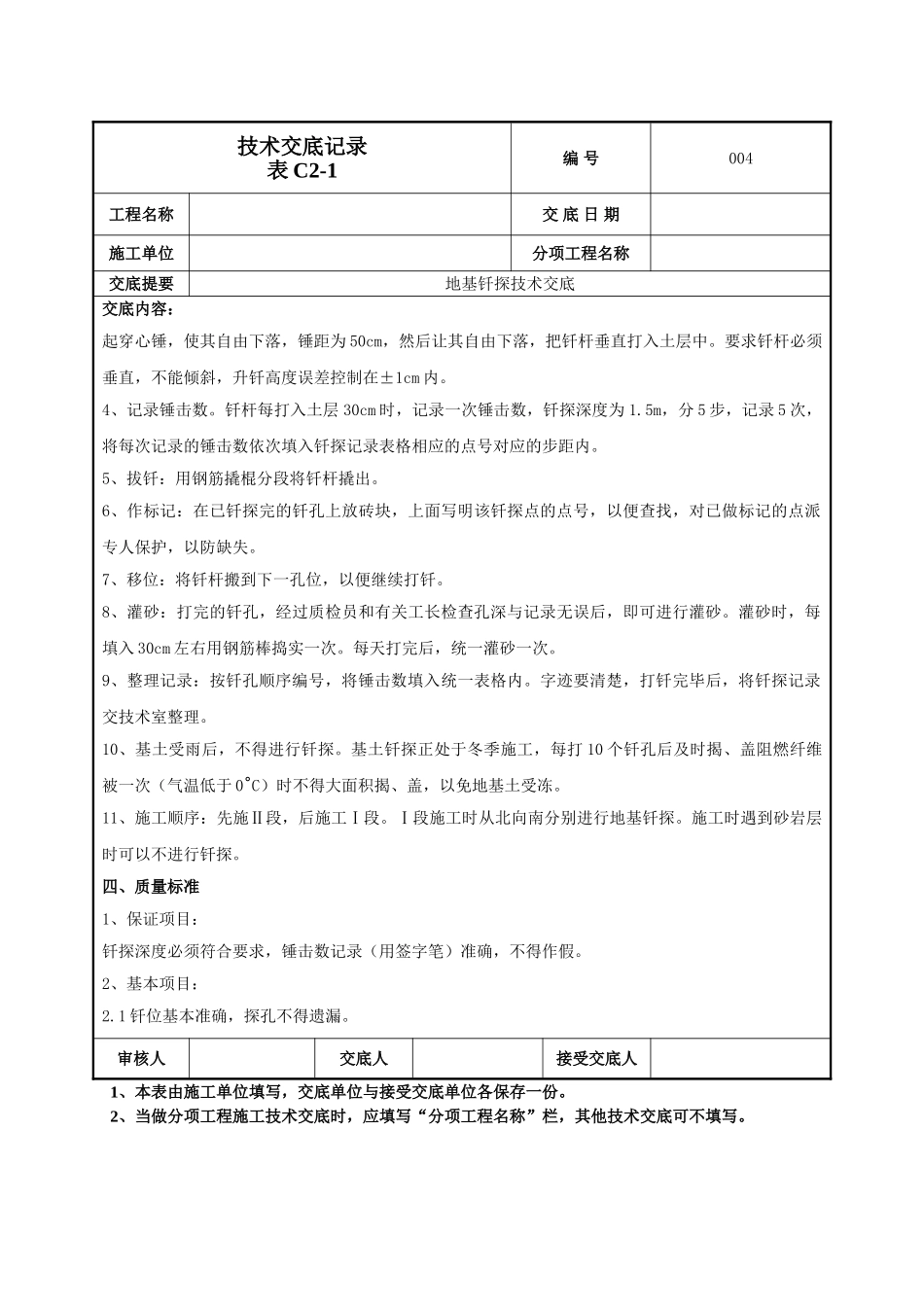

技术交底记录表 C2-1编 号004工程名称交 底 日 期施工单位分项工程名称交底提要地基钎探技术交底交底内容： 一、材料要求砂：一般中砂（0.35-0.5）、石笔、白油漆、钢筋棍、红机砖、阻燃纤维被等。二、主要机具标准钢钎：穿心套锤（10kg），钎径 φ25mm，钎头呈 600尖锥形状，钎长 2.0m，凳子、手推车、撬棍、钢卷尺。三、作业条件1、基土已挖至基坑底设计标高，表面应平整，轴线及坑宽、长均符合设计图纸要求。2、钎探孔位平面布置按附图所示钎探孔位平面布置图，纵横间距一般为 1.5m，呈梅花型布置，钎探深度为 1.5m。3、夜间施工时，应有足够的照明设施，并要合理地安排钎探顺序，防止错打或漏打。钎杆上预先划好 30cm 横线。4、人员组织：分 7 组，每组 4 人，一人扶杆，一人落锤，，一人扶凳子，一人记录。具体分组打钎的点位见附图。5、钎探具体施工时间为：Ⅰ段基坑机械挖土至-5.96m→人工挖土 200mm（至-6.16m）→基土钎探→人工清土 100mm（至-6.26m）；Ⅱ段基坑机械挖土至-4.96m→人工挖土 200mm（至-5.16m）→基土钎探→人工清土 100mm（至-5.26m）。三、操作工艺1、工艺流程： 放钎点线 → 就位打钎 → 拔钎 → 灌砂 ↓ ↓ 记录锤击数 检查孔深2、按钎探孔位置平面布置图放线；孔位放置半截砖，并在砖上用石笔编上钎位号。3、就位打钎：将钎杆尖对准孔位，一人扶正钢钎，再把穿心锤套在钎杆上，一人站在操作凳上托起审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表 C2-1编 号004工程名称交 底 日 期施工单位分项工程名称交底提要地基钎探技术交底交底内容： 起穿心锤，使其自由下落，锤距为 50cm，然后让其自由下落，把钎杆垂直打入土层中。要求钎杆必须垂直，不能倾斜，升钎高度误差控制在±1cm 内。4、记录锤击数。钎杆每打入土层 30cm 时，记录一次锤击数，钎探深度为 1.5m，分 5 步，记录 5 次，将每次记录的锤击数依次填入钎探记录表格相应的点号对应的步距内。5、拔钎：用钢筋撬棍分段将钎杆撬出。6、作标记：在已钎探完的钎孔上放砖块，上面写明该钎探点的点号，以便查找，对已做标记的点派专人保护，以防缺失。7、移位：将钎杆搬到下一孔位，以便继续打钎。8、灌砂：打完的钎孔，经过质检员和有关工长检查孔深与记录无误后，即可进行灌砂。...
