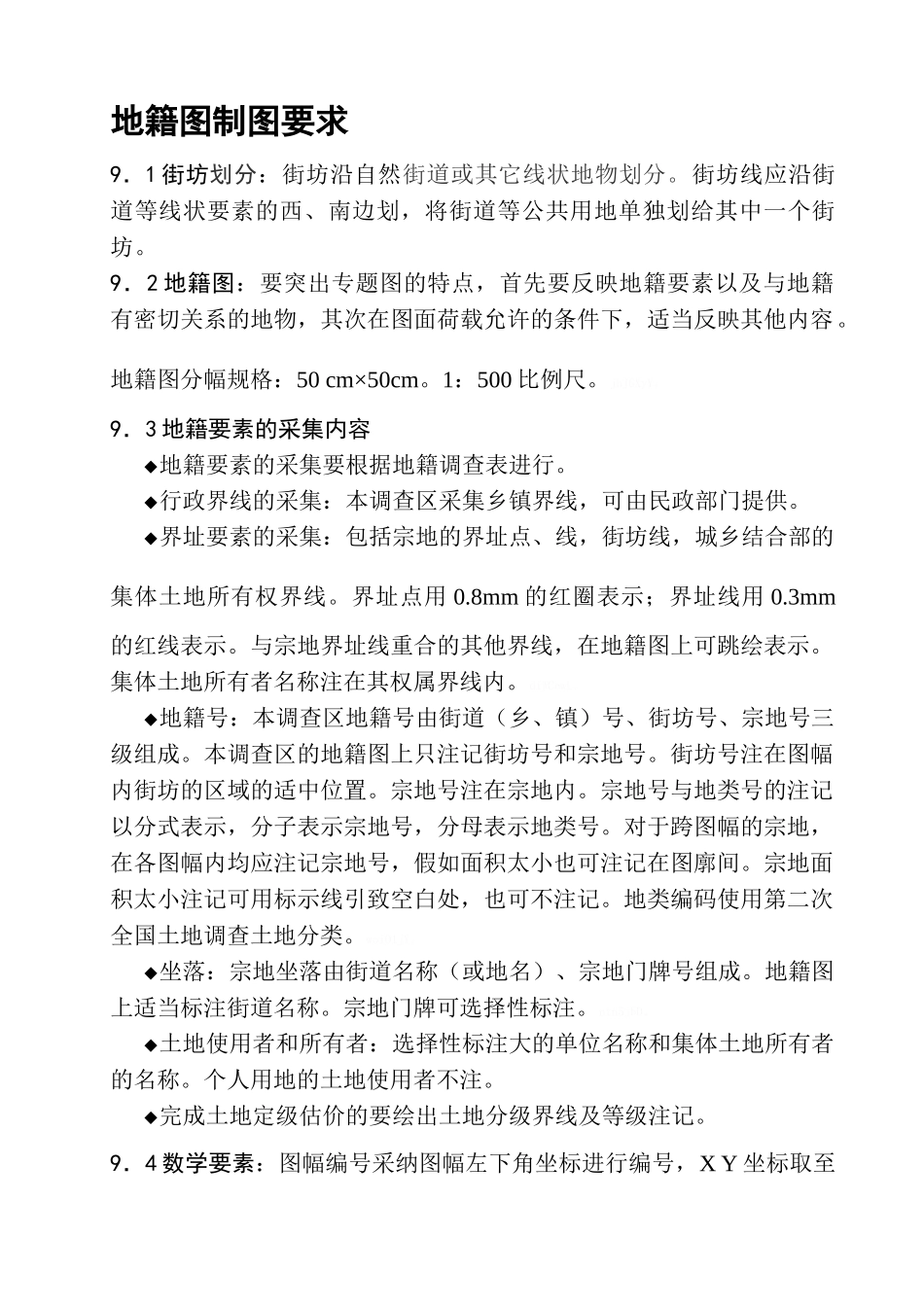

地籍图制图要求

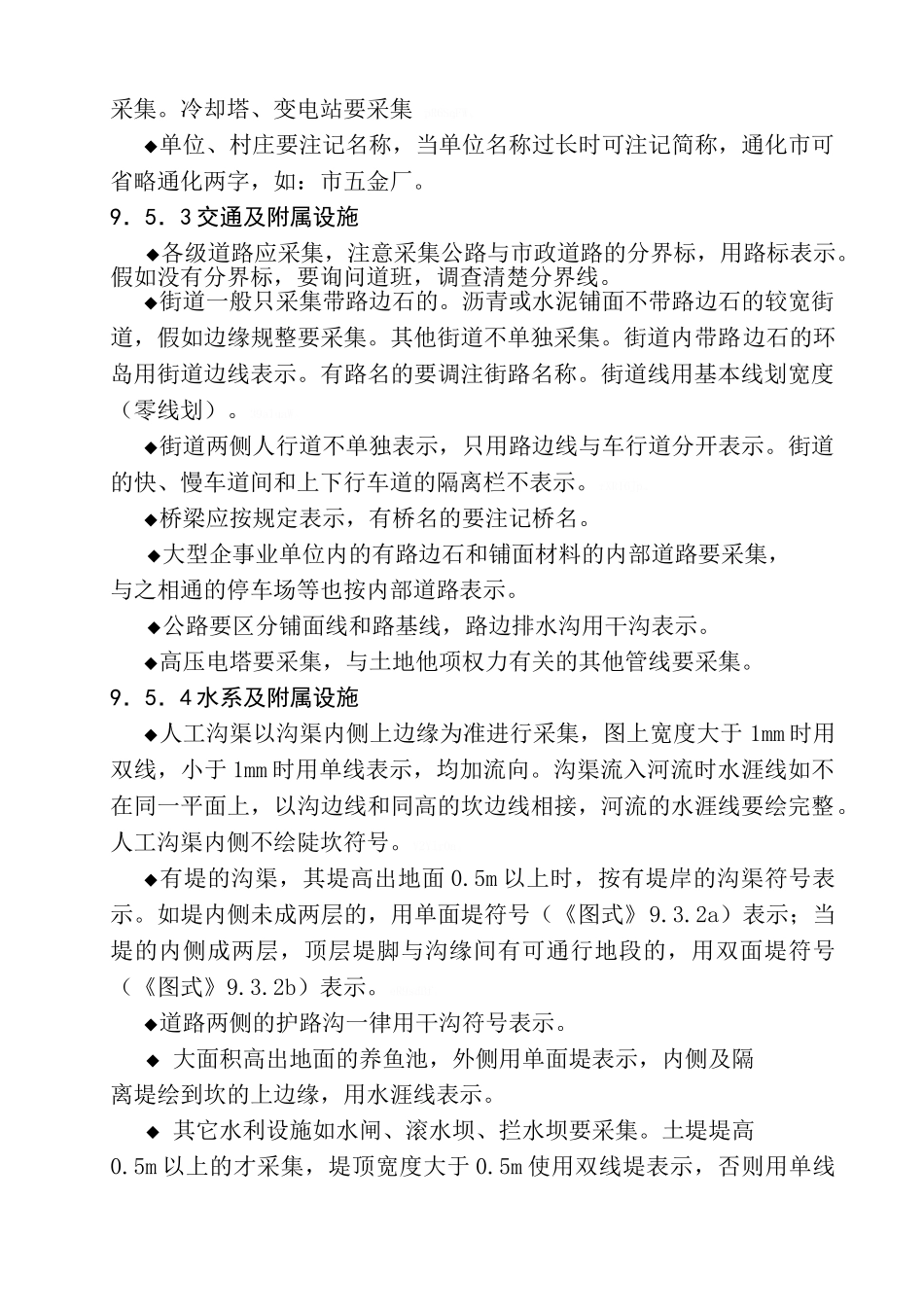

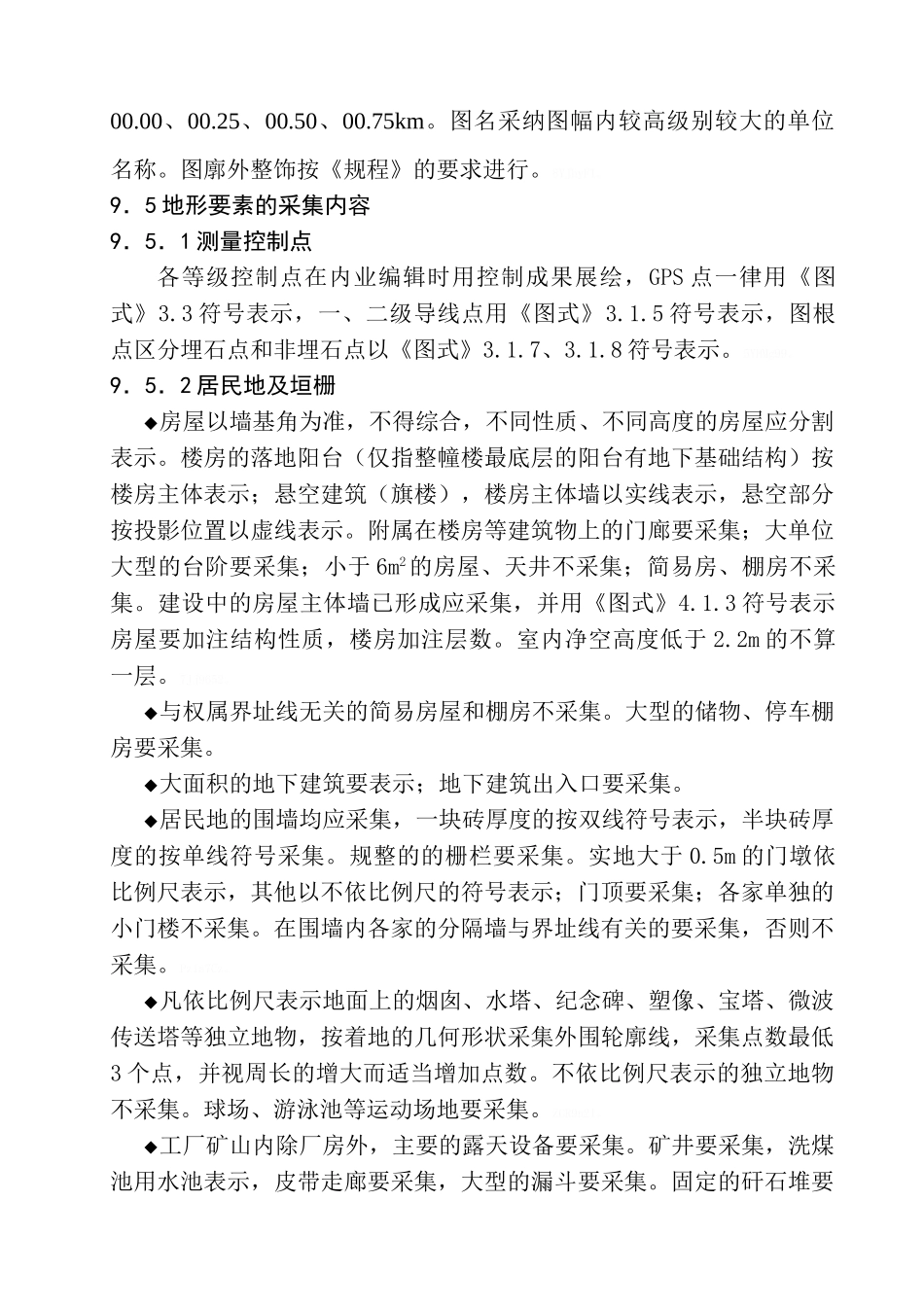

地籍图制图要求9．1 街坊划分：街坊沿自然街道或其它线状地物划分。街坊线应沿街道等线状要素的西、南边划，将街道等公共用地单独划给其中一个街坊。9．2 地籍图：要突出专题图的特点，首先要反映地籍要素以及与地籍有密切关系的地物，其次在图面荷载允许的条件下，适当反映其他内容。地籍图分幅规格：50 cm×50cm。1：500 比例尺。jhJGXyY。9．3 地籍要素的采集内容 ◆地籍要素的采集要根据地籍调查表进行。◆行政界线的采集：本调查区采集乡镇界线，可由民政部门提供。◆界址要素的采集：包括宗地的界址点、线，街坊线，城乡结合部的集体土地所有权界线。界址点用 0.8mm 的红圈表示；界址线用 0.3mm的红线表示。与宗地界址线重合的其他界线，在地籍图上可跳绘表示。集体土地所有者名称注在其权属界线内。diWCewL。◆地籍号：本调查区地籍号由街道（乡、镇）号、街坊号、宗地号三级组成。本调查区的地籍图上只注记街坊号和宗地号。街坊号注在图幅内街坊的区域的适中位置。宗地号注在宗地内。宗地号与地类号的注记以分式表示，分子表示宗地号，分母表示地类号。对于跨图幅的宗地，在各图幅内均应注记宗地号，假如面积太小也可注记在图廓间。宗地面积太小注记可用标示线引致空白处，也可不注记。地类编码使用第二次全国土地调查土地分类。woiO1jY。◆坐落：宗地坐落由街道名称（或地名）、宗地门牌号组成。地籍图上适当标注街道名称。宗地门牌可选择性标注。ntn5jbD。◆土地使用者和所有者：选择性标注大的单位名称和集体土地所有者的名称。个人用地的土地使用者不注。◆完成土地定级估价的要绘出土地分级界线及等级注记。9．4 数学要素：图幅编号采纳图幅左下角坐标进行编号，X Y 坐标取至00.00、00.25、00.50、00.75km。图名采纳图幅内较高级别较大的单位名称。图廓外整饰按《规程》的要求进行。8YJhyFI。9．5 地形要素的采集内容9．5．1 测量控制点各等级控制点在内业编辑时用控制成果展绘，GPS 点一律用《图式》3.3 符号表示，一、二级导线点用《图式》3.1.5 符号表示，图根点区分埋石点和非埋石点以《图式》3.1.7、3.1.8 符号表示。5YHMg99。9．5．2 居民地及垣栅◆房屋以墙基角为准，不得综合，不同性质、不同高度的房屋应分割表示。楼房的落地阳台（仅指整幢楼最底层的阳台有地下基础结构）按楼房主体表示；悬空建筑（旗楼），楼房主体墙以实线表示，悬空部分按投影位置以虚线表示。附属在楼房等建筑物上的门廊要采集；大...
