地铁深基坑各种常见支护形式

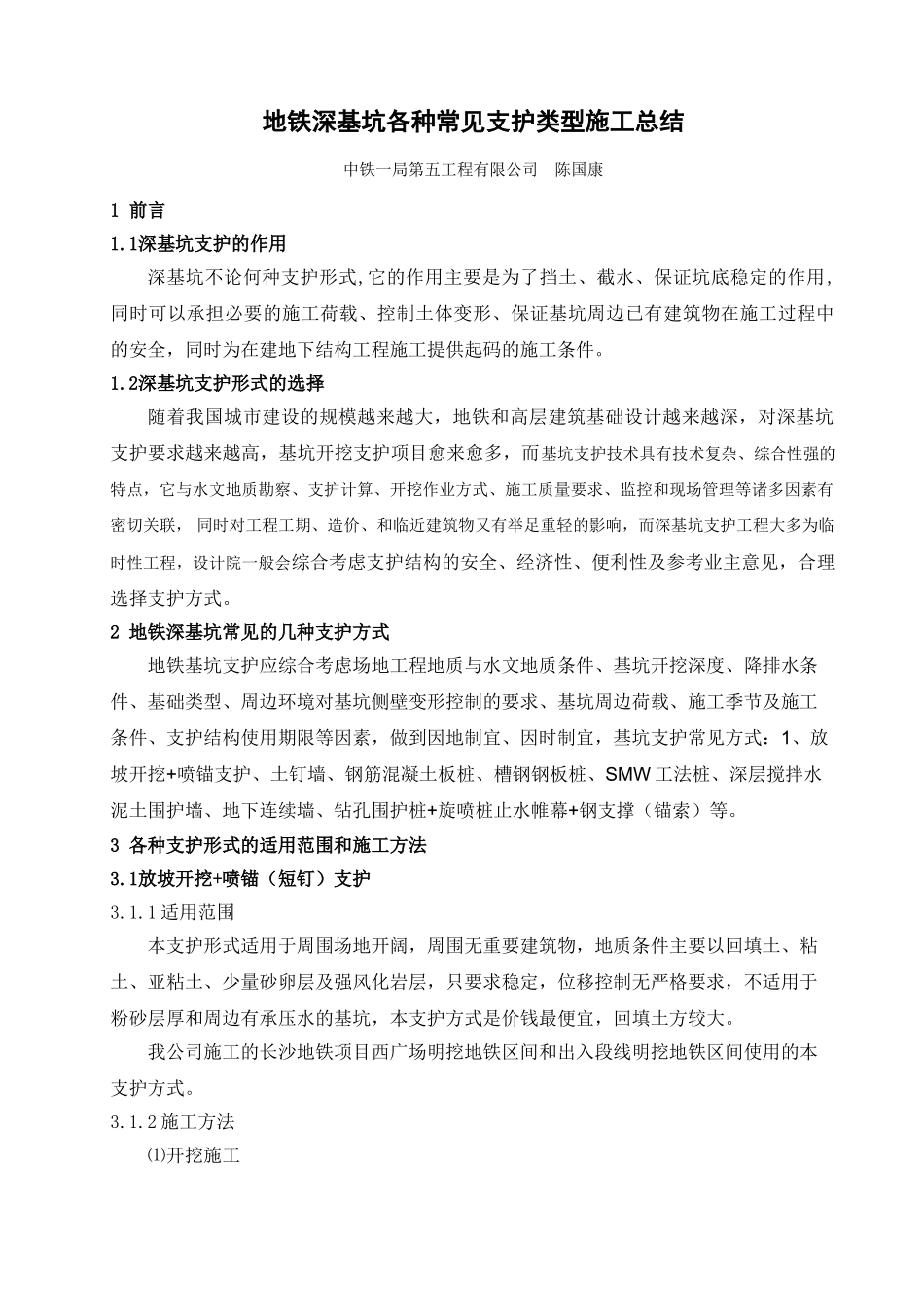

地铁深基坑各种常见支护类型施工总结中铁一局第五工程有限公司 陈国康1 前言1.1深基坑支护的作用深基坑不论何种支护形式,它的作用主要是为了挡土、截水、保证坑底稳定的作用,同时可以承担必要的施工荷载、控制土体变形、保证基坑周边已有建筑物在施工过程中的安全，同时为在建地下结构工程施工提供起码的施工条件。1.2深基坑支护形式的选择随着我国城市建设的规模越来越大，地铁和高层建筑基础设计越来越深，对深基坑支护要求越来越高，基坑开挖支护项目愈来愈多，而基坑支护技术具有技术复杂、综合性强的特点，它与水文地质勘察、支护计算、开挖作业方式、施工质量要求、监控和现场管理等诸多因素有密切关联， 同时对工程工期、造价、和临近建筑物又有举足重轻的影响，而深基坑支护工程大多为临时性工程，设计院一般会综合考虑支护结构的安全、经济性、便利性及参考业主意见，合理选择支护方式。 2 地铁深基坑常见的几种支护方式地铁基坑支护应综合考虑场地工程地质与水文地质条件、基坑开挖深度、降排水条件、基础类型、周边环境对基坑侧壁变形控制的要求、基坑周边荷载、施工季节及施工条件、支护结构使用期限等因素，做到因地制宜、因时制宜，基坑支护常见方式：1、放坡开挖+喷锚支护、土钉墙、钢筋混凝土板桩、槽钢钢板桩、SMW 工法桩、深层搅拌水泥土围护墙、地下连续墙、钻孔围护桩+旋喷桩止水帷幕+钢支撑（锚索）等。3 各种支护形式的适用范围和施工方法3.1放坡开挖+喷锚（短钉）支护3.1.1 适用范围本支护形式适用于周围场地开阔，周围无重要建筑物，地质条件主要以回填土、粘土、亚粘土、少量砂卵层及强风化岩层，只要求稳定，位移控制无严格要求，不适用于粉砂层厚和周边有承压水的基坑，本支护方式是价钱最便宜，回填土方较大。我公司施工的长沙地铁项目西广场明挖地铁区间和出入段线明挖地铁区间使用的本支护方式。3.1.2 施工方法⑴开挖施工基坑采纳挖掘机配合自卸车开挖，预留 0.2m 的边坡保护层人工刷坡，开挖作业高度确定每层挖深为 1.5m~2m 左右，分段开挖长度根据混凝土喷射机的生产能力确定纵向100m 左右。⑵刷坡边坡预留的 0.2m 保护层采纳人工刷坡，使岩面形成平整而规则的坡面，并清除坡面松土。⑶喷射第一层混凝土开挖形成平整坡面后立即喷射第一层混凝土，厚度为 50mm 左右。⑷施工短钉为保证坡面稳定，放坡开挖边坡上一般设计挂网，挂网用短土钉固定，短钉一般长度为 1~3m，钢筋直径一般为 22mm 左右...
