地铁深基坑旋挖钻孔灌注桩作业指导书

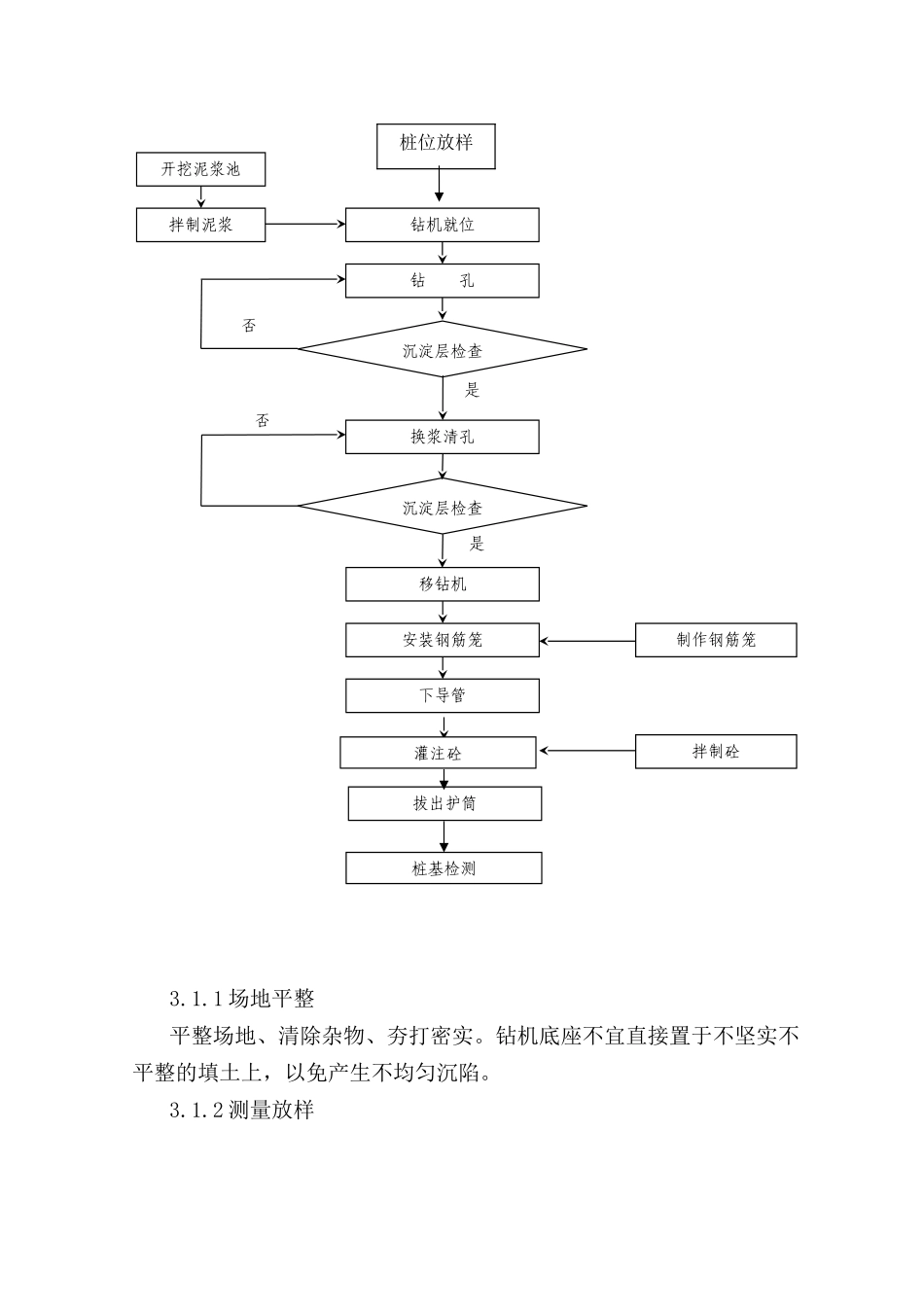

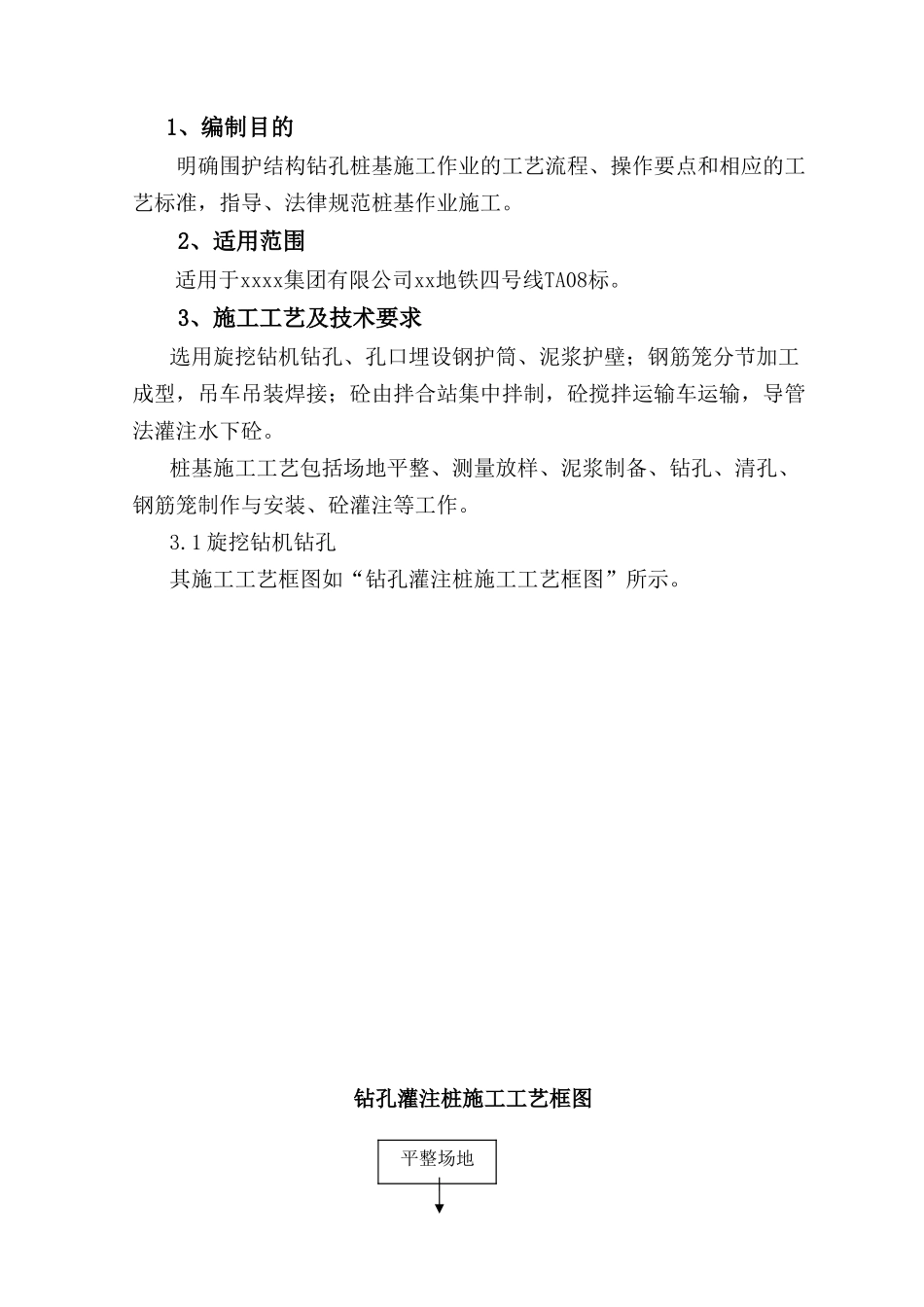

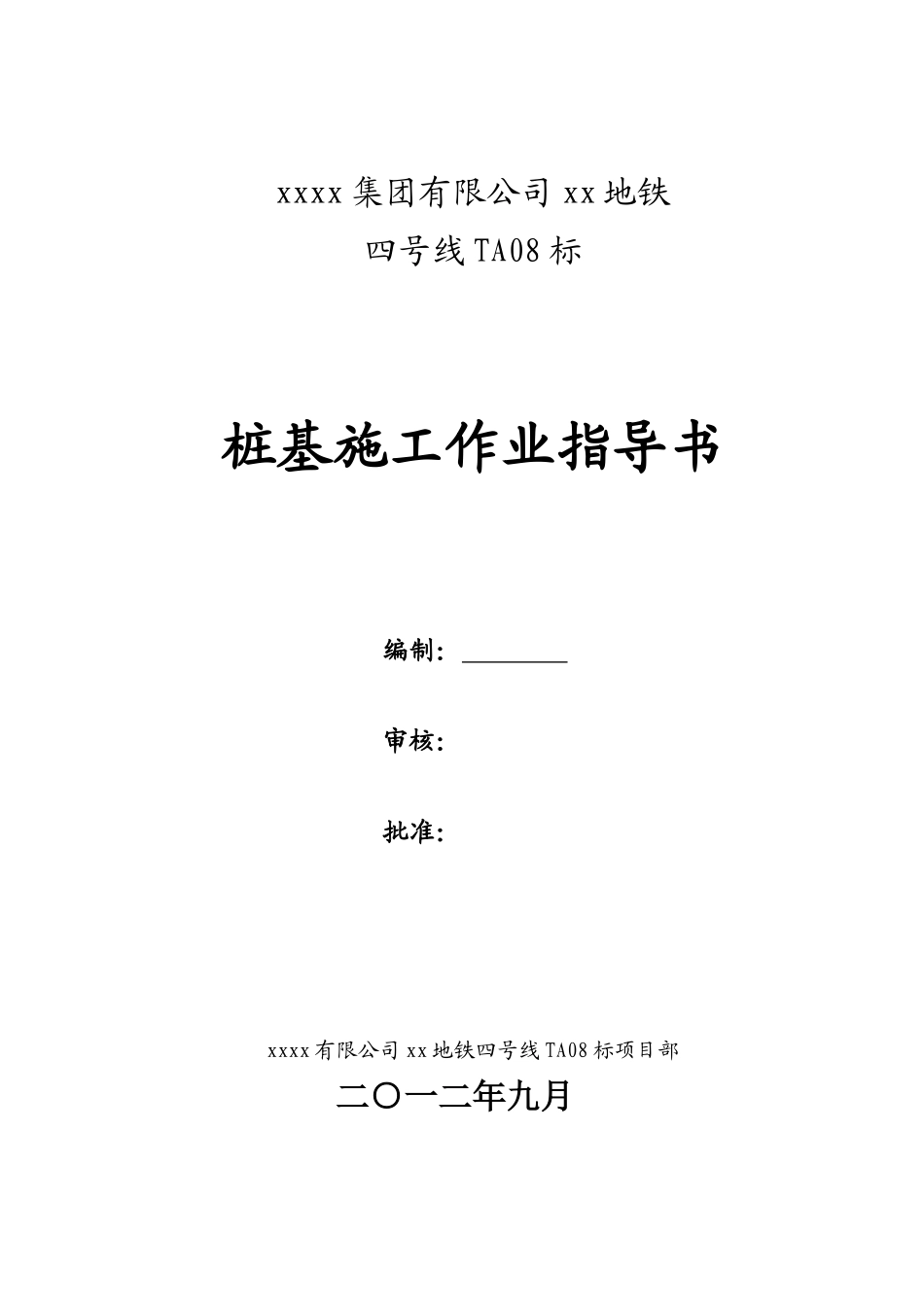

xxxx 集团有限公司 xx 地铁四号线 TA08 标桩基施工作业指导书编制： 审核：批准：xxxx 有限公司 xx 地铁四号线 TA08 标项目部二○一二年九月平整场地1、编制目的明确围护结构钻孔桩基施工作业的工艺流程、操作要点和相应的工艺标准，指导、法律规范桩基作业施工。2、适用范围适用于xxxx集团有限公司xx地铁四号线TA08标。3、施工工艺及技术要求选用旋挖钻机钻孔、孔口埋设钢护筒、泥浆护壁；钢筋笼分节加工成型，吊车吊装焊接；砼由拌合站集中拌制，砼搅拌运输车运输，导管法灌注水下砼。桩基施工工艺包括场地平整、测量放样、泥浆制备、钻孔、清孔、钢筋笼制作与安装、砼灌注等工作。3.1 旋挖钻机钻孔其施工工艺框图如“钻孔灌注桩施工工艺框图”所示。钻孔灌注桩施工工艺框图桩位放样3.1.1 场地平整平整场地、清除杂物、夯打密实。钻机底座不宜直接置于不坚实不平整的填土上，以免产生不均匀沉陷。3.1.2 测量放样否是是否移钻机安装钢筋笼下导管拔出护筒制作钢筋笼拌制砼钻 孔钻机就位开挖泥浆池拌制泥浆换浆清孔沉淀层检查沉淀层检查桩基检测灌注砼进行施工放样，施工队配和测量人员按设计图纸定出孔位，经检查无误后，由施工队埋设十字护桩（护桩要高出护筒），十字护桩必须用砂浆或混凝土进行加固保护，以备钻进过程中对桩位进行检验。3.1.3 泥浆制备及护筒埋设调配泥浆太稀，容易造成孔壁坍塌，调配泥浆太稠，使扭矩加大，钻头下落困难，要根据施工场地现场地层情况调配稀稠合适的泥浆。根据地质情况，护壁泥浆选用膨润土、纤维素和纯碱配制，以提高泥浆性能指标，对孔壁进行有效的保护和封闭，防止坍孔。采纳旋挖钻机钻孔时泥浆的性能指标一般应为：入孔泥浆比重为 1.05～1.15。黏度：一般地层 16～22s，松散易坍地层 19～28s。含砂率：新制泥浆不大于 4%。胶体率：不小于 95%。 PH 值：应大于 6.5。造浆后应试验全部性能指标，钻孔过程中应随时检验泥浆比重和含砂率，并填写泥浆试验记录表，并随时注意地质变化，根据地质情况的变化随时调整泥浆的性能指标，保证泥浆的各项指标符合法律规范要求。施工时，设置泥浆池，泥浆池尺寸为:5×6×2m，在基坑 10 米处开挖泥浆池，泥浆池的底部和四周要铺设塑料薄膜或实行其它封闭措施。钻孔施工时随着孔深的增加向孔内及时、连续地补浆，维持护筒内应有的水头，防止孔壁坍塌。桩孔砼灌注时，孔内溢出的泥浆引流至泥浆池内，利用于下一基桩钻孔护壁中。孔口护筒采纳 4～6m...
