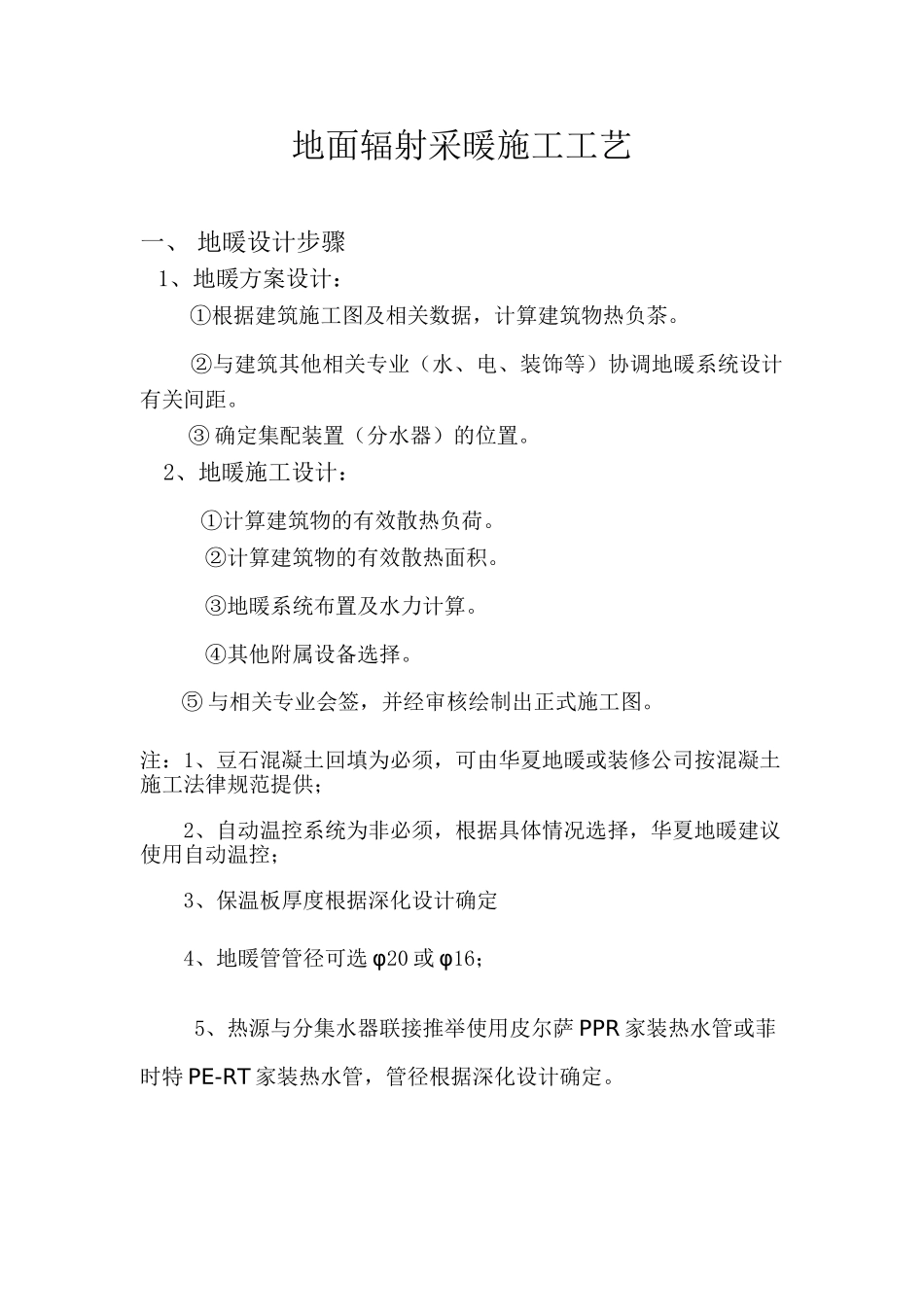

地面辐射采暖施工工艺一、 地暖设计步骤 1、地暖方案设计： ①根据建筑施工图及相关数据，计算建筑物热负茶。 ②与建筑其他相关专业（水、电、装饰等）协调地暖系统设计 有关间距。 ③ 确定集配装置（分水器）的位置。2、地暖施工设计： ①计算建筑物的有效散热负荷。 ②计算建筑物的有效散热面积。 ③地暖系统布置及水力计算。 ④其他附属设备选择。 ⑤ 与相关专业会签，并经审核绘制出正式施工图。注：1、豆石混凝土回填为必须，可由华夏地暖或装修公司按混凝土施工法律规范提供；2、自动温控系统为非必须，根据具体情况选择，华夏地暖建议使用自动温控；3、保温板厚度根据深化设计确定4、地暖管管径可选 φ20 或 φ16；5、热源与分集水器联接推举使用皮尔萨 PPR 家装热水管或菲时特 PE-RT 家装热水管，管径根据深化设计确定。二、工艺流程： 安装准备 -- 备料 -- 铺防水膜 -- 铺聚苯板 -- 铺钢网 -- 固定钢网 -- 排管 -- 打压试验 -- 捣砼 -- 安装分配器 -- 调试。 ① 安装准备：熟悉图纸和现场环境。 ② 根据图纸准备材料，包括辅材。 ③ 铺防水膜。 ④ 保温板铺设要平整，切割整齐，相互联接缝要紧密。 ⑤ 钢丝网排列要整齐，连接处要用铅丝绑扎，并用钢钉固定在地面上。 ⑥ 排管时不得将管材扭曲和折叠，并用专用扎带固定在钢丝网上。 ⑦ 进行水压试验，最小试验压力不得低于 0.6Mpa，一般可升到 0.8-1Mpa，然后稳压，稳压时间为 30 分钟。压降不超过0.05Mpa，即为试压合格。 ⑧ 带压充填砼。 ⑨ 分水器安装要平整。排气阀要高出地面。 ⑩ 综合调试。 三、施工依据1、设计图纸及其他技术文件齐全，并已会审。2、经批准的施工方案或施工组织设计，已进行技术沟通。3、具有施工资质的施工力量和机关，能保证定量施工。4、施工用水、电、材料储放场地临时设施。5、施工现场：墙面已抹灰，地面找平层已做。6、按设计要求，对管、管件、配套材料进行检查，均符合要求。四、施工程序及技术要求1、在已做找平层地面上铺设保温材料，铺设应平整、搭接严密。除固定加热管的塑料卡钉穿越外，不得有其他坏损。2、铺设聚脂薄膜或夹筋铝箔反射层（可予制或现场铺设）。3、加热管的配套和敷设：按设计图纸进行放线（如反射膜已印有线，此项可免），并配管（如已按设计定长供贷，此项可免）。加热管的弯曲半径不宜小于 8 倍管外径。填充层内不允许有接头，加热管固定（3 种方法）。加...
