坪头水电站施工组织设计

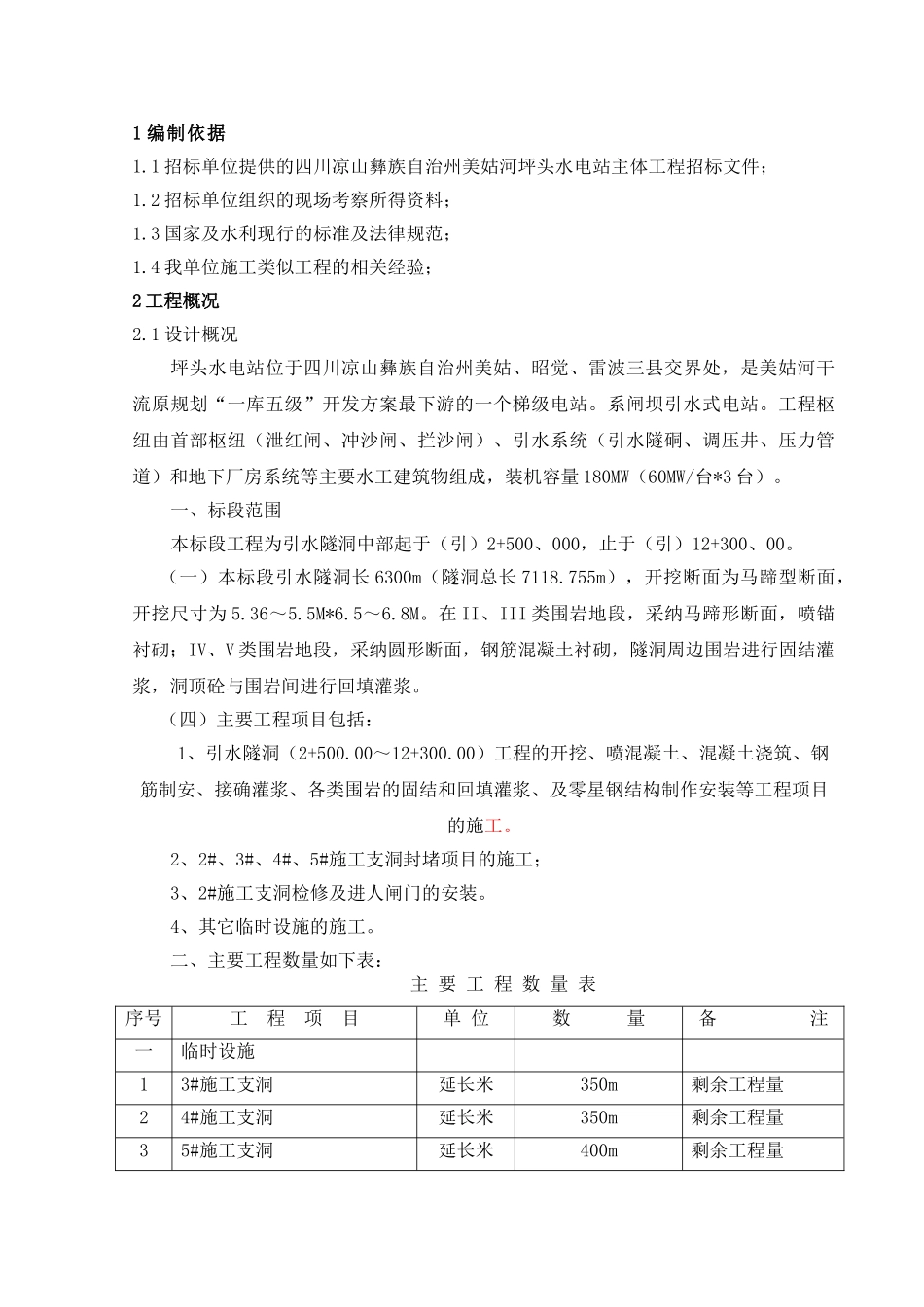

1 编制依据1.1 招标单位提供的四川凉山彝族自治州美姑河坪头水电站主体工程招标文件；1.2 招标单位组织的现场考察所得资料；1.3 国家及水利现行的标准及法律规范；1.4 我单位施工类似工程的相关经验；2 工程概况2.1 设计概况坪头水电站位于四川凉山彝族自治州美姑、昭觉、雷波三县交界处，是美姑河干流原规划“一库五级”开发方案最下游的一个梯级电站。系闸坝引水式电站。工程枢纽由首部枢纽（泄红闸、冲沙闸、拦沙闸）、引水系统（引水隧硐、调压井、压力管道）和地下厂房系统等主要水工建筑物组成，装机容量 180MW（60MW/台*3 台）。一、标段范围本标段工程为引水隧洞中部起于（引）2+500、000，止于（引）12+300、00。（一）本标段引水隧洞长 6300m（隧洞总长 7118.755m），开挖断面为马蹄型断面，开挖尺寸为 5.36～5.5M*6.5～6.8M。在 II、III 类围岩地段，采纳马蹄形断面，喷锚衬砌；IV、V 类围岩地段，采纳圆形断面，钢筋混凝土衬砌，隧洞周边围岩进行固结灌浆，洞顶砼与围岩间进行回填灌浆。（四）主要工程项目包括：1、引水隧洞（2+500.00～12+300.00）工程的开挖、喷混凝土、混凝土浇筑、钢筋制安、接确灌浆、各类围岩的固结和回填灌浆、及零星钢结构制作安装等工程项目的施工。2、2#、3#、4#、5#施工支洞封堵项目的施工；3、2#施工支洞检修及进人闸门的安装。4、其它临时设施的施工。二、主要工程数量如下表：主 要 工 程 数 量 表序号工 程 项 目 单 位数 量备 注一临时设施13#施工支洞延长米350m剩余工程量24#施工支洞延长米350m剩余工程量35#施工支洞延长米400m剩余工程量3引水主洞延长米98004Ⅳ、Ⅴ类衬砌混凝土m3746335底板混凝土m34995 6闸门套1三、交通运输（一）坪头水电站距雷波县城 58KM，距美姑县城 86KM，距昭觉县城 73KM，距西昌市 173KM。（二）电站沿 S307 省道（西昌-雷波）西行 40 公里到美姑大桥，由美姑大桥西行昭觉至西昌沿 S307 省道线路越 136 公里，为三级线路；（三）电站沿 S307 省道东行经雷波、马湖、黄琅、下河坝至新市镇，线路长约164 公里，为三级或四级线路。由美姑桥沿 S103 省道北行约 39 公里至美姑县城，为三级线路；其中在昭觉以东沿 S208 省道北行约 65 公里至成昆铁路普雄火车站为三级线路；2.2 工程地质及水文情况一、工程地质引水隧洞布置在位于夏炎冬寒的高山峡谷地带，海拔高程 600.00～1400.00。工程区尚不具备发生强震的地震条件，...
