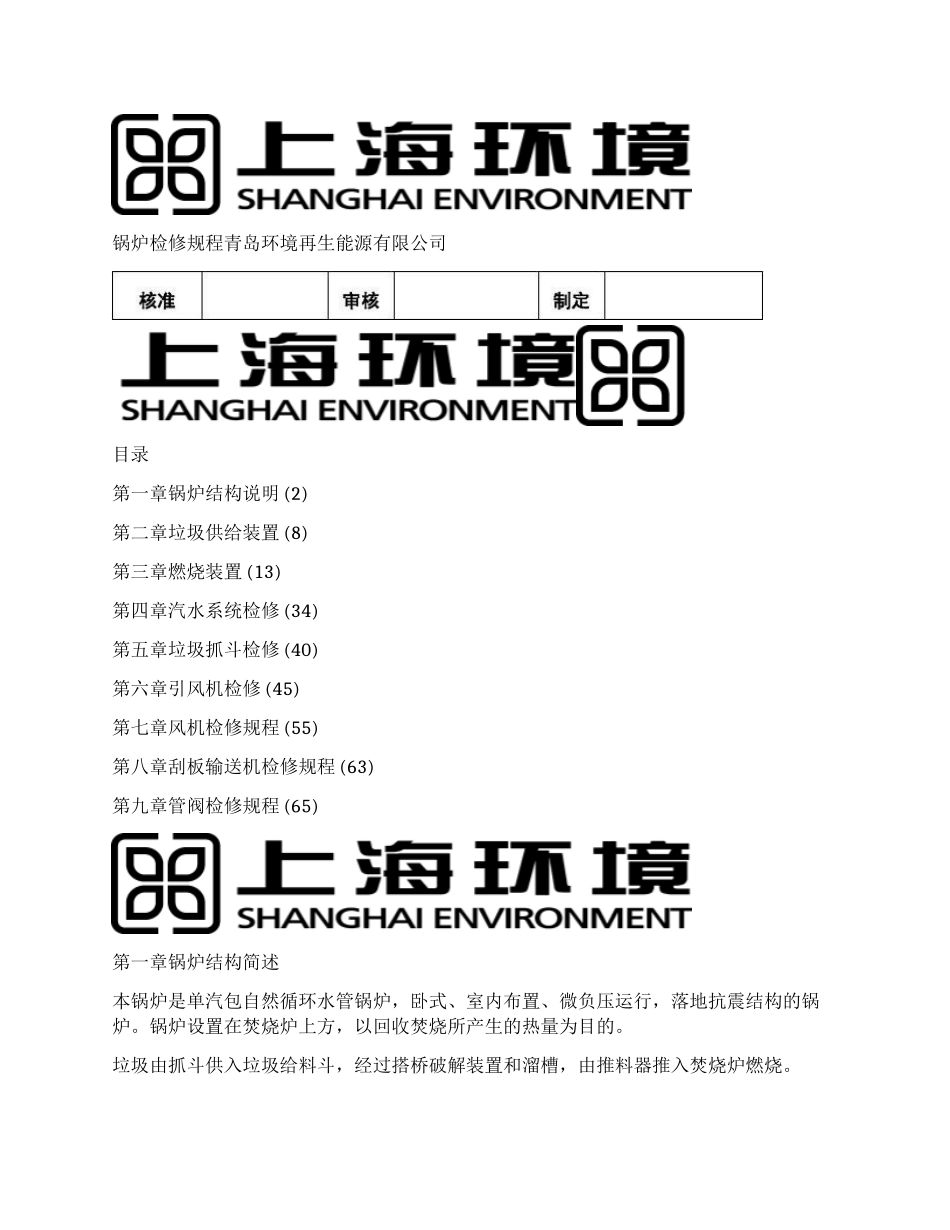

锅炉检修规程青岛环境再生能源有限公司目录 第一章锅炉结构说明 (2) 第二章垃圾供给装置 (8) 第三章燃烧装置 (13) 第四章汽水系统检修 (34) 第五章垃圾抓斗检修 (40) 第六章引风机检修 (45) 第七章风机检修规程 (55) 第八章刮板输送机检修规程 (63) 第九章管阀检修规程 (65)第一章锅炉结构简述本锅炉是单汽包自然循环水管锅炉，卧式、室内布置、微负压运行，落地抗震结构的锅炉。锅炉设置在焚烧炉上方，以回收焚烧所产生的热量为目的。垃圾由抓斗供入垃圾给料斗，经过搭桥破解装置和溜槽，由推料器推入焚烧炉燃烧。焚烧炉排由干燥炉排、燃烧炉排和燃烬炉排三部分组成，垃圾灰烬通过排渣机排出。燃烧空气主要由炉排底部流经主烟道进入烟气混合室，燃烧烟气的一部分用于炉排上垃圾的辐射和干燥，经副烟道进入烟气混合室，与从主烟道进入的烟气进行混合再燃烧。炉排下部布置八个漏渣斗，漏渣斗下为落灰管及档板阀，灰渣由炉渣输送机排出。炉排上方是由57×5φ，材料为 20G 的锅炉管组成的膜式水冷壁，烟气在水冷壁中经过三个垂直辐射通道进入卧式布置的水平对流区域，在水平对流区域烟气依次经过第一组蒸发器，三组过热器，第二组对流蒸发器，三组省煤器，最后排入烟气处理设备。过热器前设置了一组受热面较小的蒸发器管束，过热器前布置的蒸发器可使烟气温度降至650℃以下，减少了高温烟气对过热器的高温腐蚀。过热器第一组管子为57×6φ，材料为 20G，第二组管子为57×6φ，材料为 15Mo3，第三组管子为57×6φ，材料为15Mo3；蒸发器、水冷壁和省煤器材质均为 20G。三组过热器之间设置两级喷水减温器。锅炉采纳三个垂直通道和一个水平通道的结构布置方式，在燃烧室后部有三组垂直的膜式水冷壁组成的烟气通道及带有过热器、蒸发器和省煤器的第四水平通道。1.1.1.汽包：汽包采纳单汽包，材质为 Q345R，汽包长度为 9140mm，内径为 1800mm，壁厚为 55mm，总重为 26.6 吨，全容积为 26.31m³，封头用 20g 钢板压制成。本锅筒是把汽水引出管进入的汽水混合体和从溢流管的湿蒸气完全分离为饱和水和干饱和蒸气，汽水分离采纳构造简单的遮护板式，使锅炉水的循环一直保持稳定且良好的状态。汽包采纳全焊接筒，配置降水管、溢流管、给水管、饱和蒸气管、连排管安全阀、水位计和其它仪表座等。锅炉零水位在汽包中心线下 100mm，最高和最低水位距零水位分别为 200、250mm。汽包上装有两只就地双色水位表，另外还装有一只电接点...
