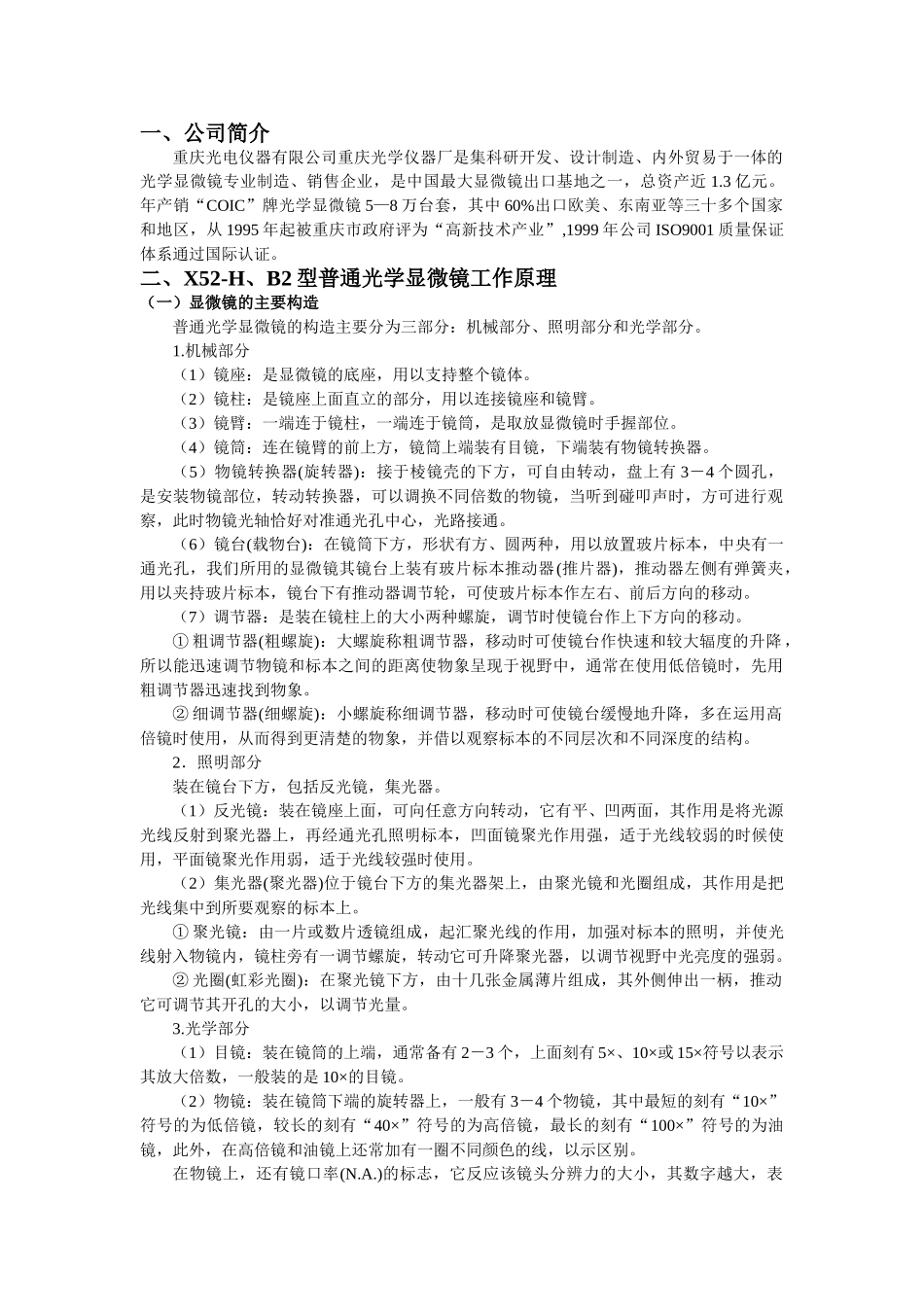

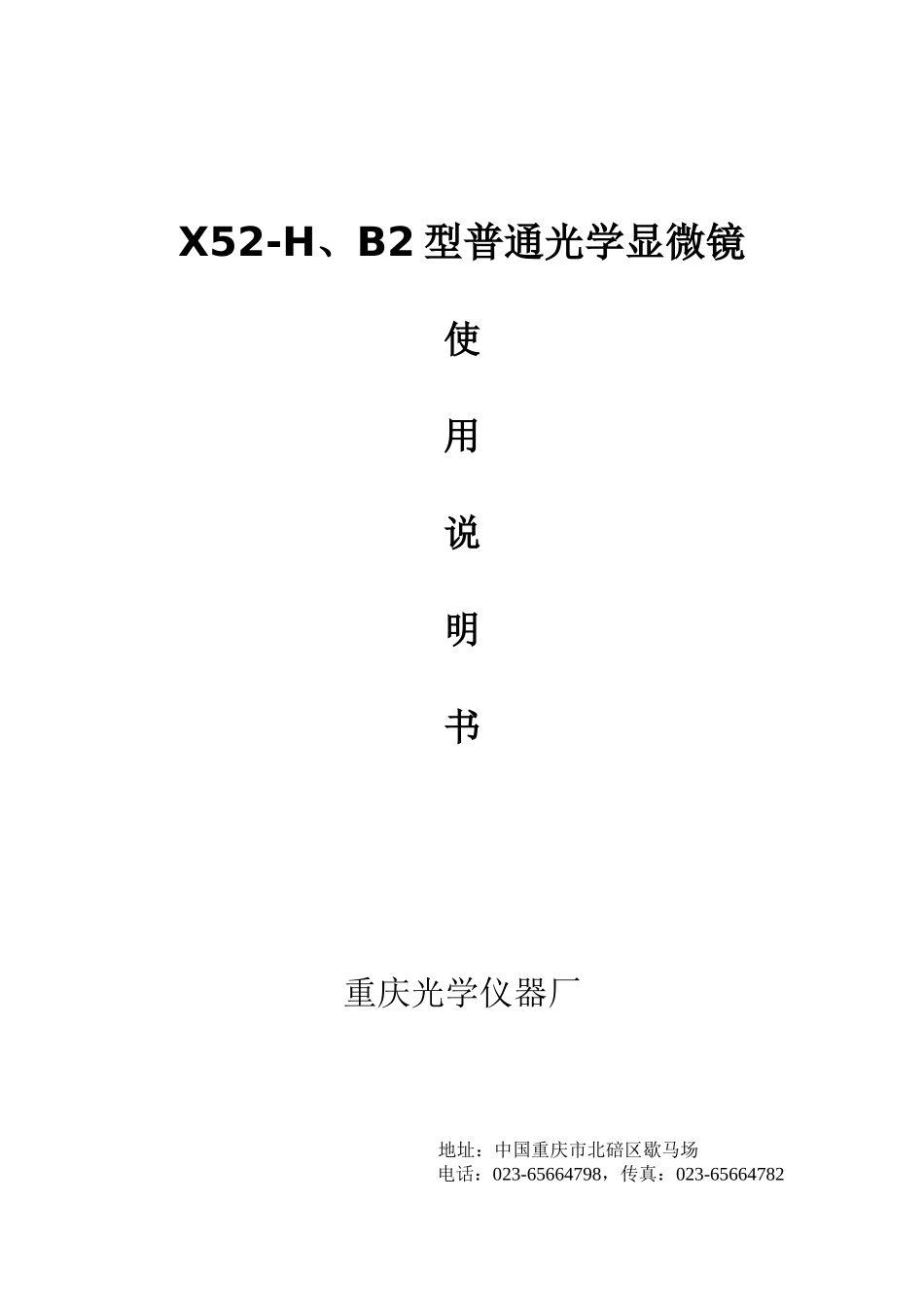

X52-H、B2 型普通光学显微镜使用说明书重庆光学仪器厂地址：中国重庆市北碚区歇马场电话：023-65664798，传真：023-65664782一、公司简介重庆光电仪器有限公司重庆光学仪器厂是集科研开发、设计制造、内外贸易于一体的光学显微镜专业制造、销售企业，是中国最大显微镜出口基地之一，总资产近 1.3 亿元。年产销“COIC”牌光学显微镜 5—8 万台套，其中 60%出口欧美、东南亚等三十多个国家和地区，从 1995 年起被重庆市政府评为“高新技术产业”,1999 年公司 ISO9001 质量保证体系通过国际认证。二、X52-H、B2 型普通光学显微镜工作原理（一）显微镜的主要构造普通光学显微镜的构造主要分为三部分：机械部分、照明部分和光学部分。1.机械部分（1）镜座：是显微镜的底座，用以支持整个镜体。（2）镜柱：是镜座上面直立的部分，用以连接镜座和镜臂。（3）镜臂：一端连于镜柱，一端连于镜筒，是取放显微镜时手握部位。（4）镜筒：连在镜臂的前上方，镜筒上端装有目镜，下端装有物镜转换器。（5）物镜转换器(旋转器)：接于棱镜壳的下方，可自由转动，盘上有 3－4 个圆孔，是安装物镜部位，转动转换器，可以调换不同倍数的物镜，当听到碰叩声时，方可进行观察，此时物镜光轴恰好对准通光孔中心，光路接通。（6）镜台(载物台)：在镜筒下方，形状有方、圆两种，用以放置玻片标本，中央有一通光孔，我们所用的显微镜其镜台上装有玻片标本推动器(推片器)，推动器左侧有弹簧夹，用以夹持玻片标本，镜台下有推动器调节轮，可使玻片标本作左右、前后方向的移动。（7）调节器：是装在镜柱上的大小两种螺旋，调节时使镜台作上下方向的移动。① 粗调节器(粗螺旋)：大螺旋称粗调节器，移动时可使镜台作快速和较大辐度的升降 ，所以能迅速调节物镜和标本之间的距离使物象呈现于视野中，通常在使用低倍镜时，先用粗调节器迅速找到物象。② 细调节器(细螺旋)：小螺旋称细调节器，移动时可使镜台缓慢地升降，多在运用高倍镜时使用，从而得到更清楚的物象，并借以观察标本的不同层次和不同深度的结构。2．照明部分装在镜台下方，包括反光镜，集光器。（1）反光镜：装在镜座上面，可向任意方向转动，它有平、凹两面，其作用是将光源光线反射到聚光器上，再经通光孔照明标本，凹面镜聚光作用强，适于光线较弱的时候使用，平面镜聚光作用弱，适于光线较强时使用。（2）集光器(聚光器)位于镜台下方的集光器架上，由聚光镜和光圈组成，其作用是把光线集中到所...
