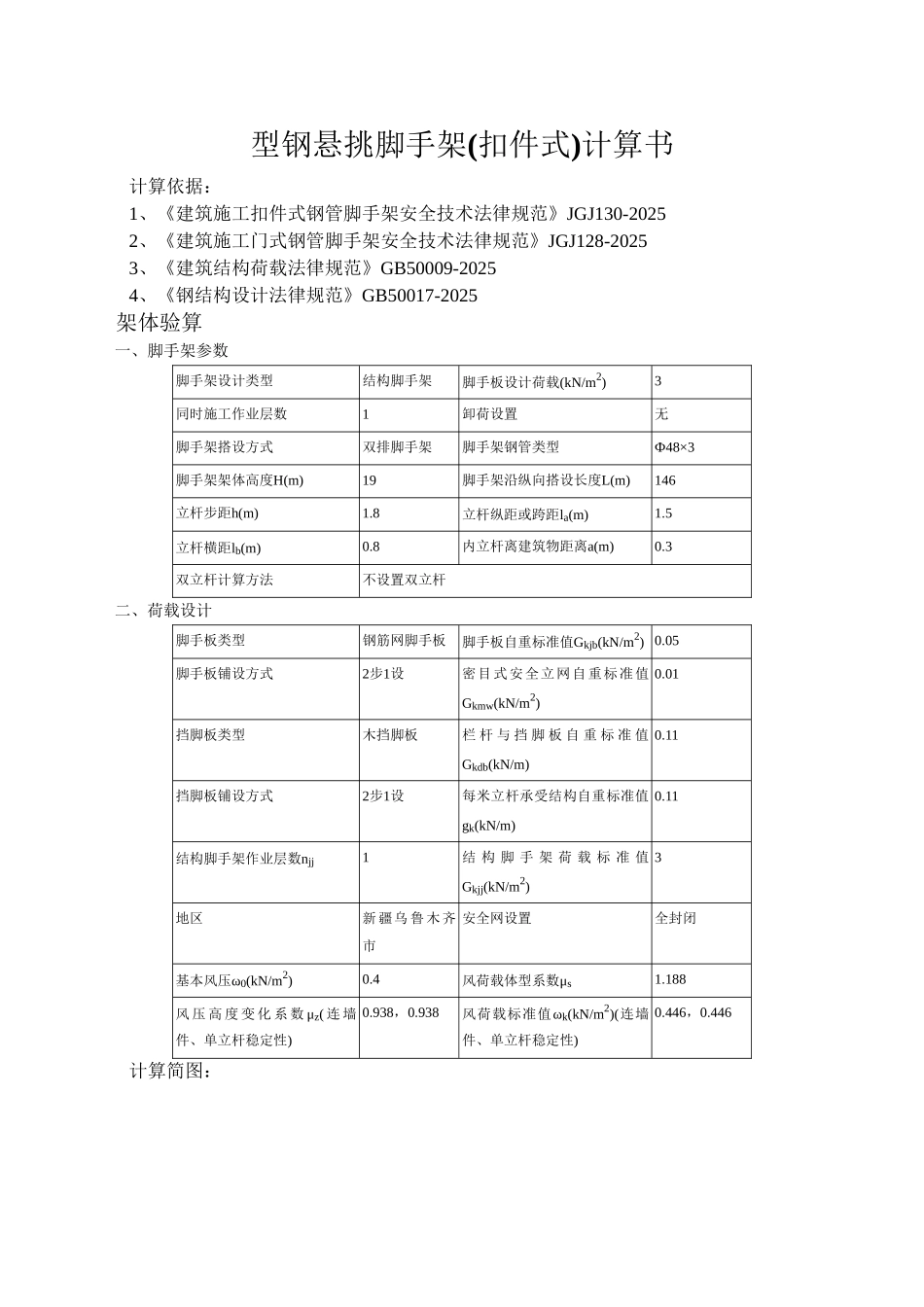

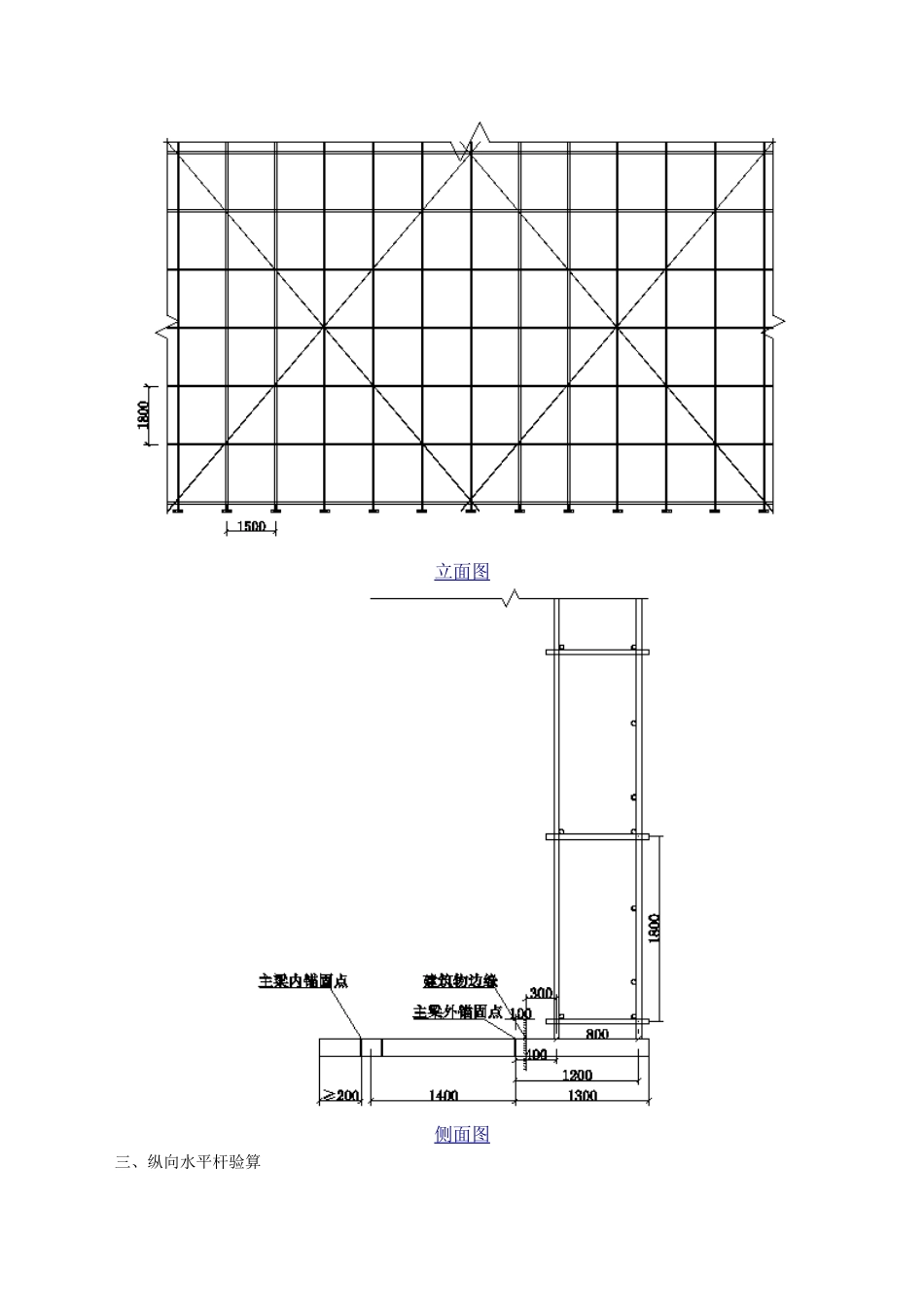

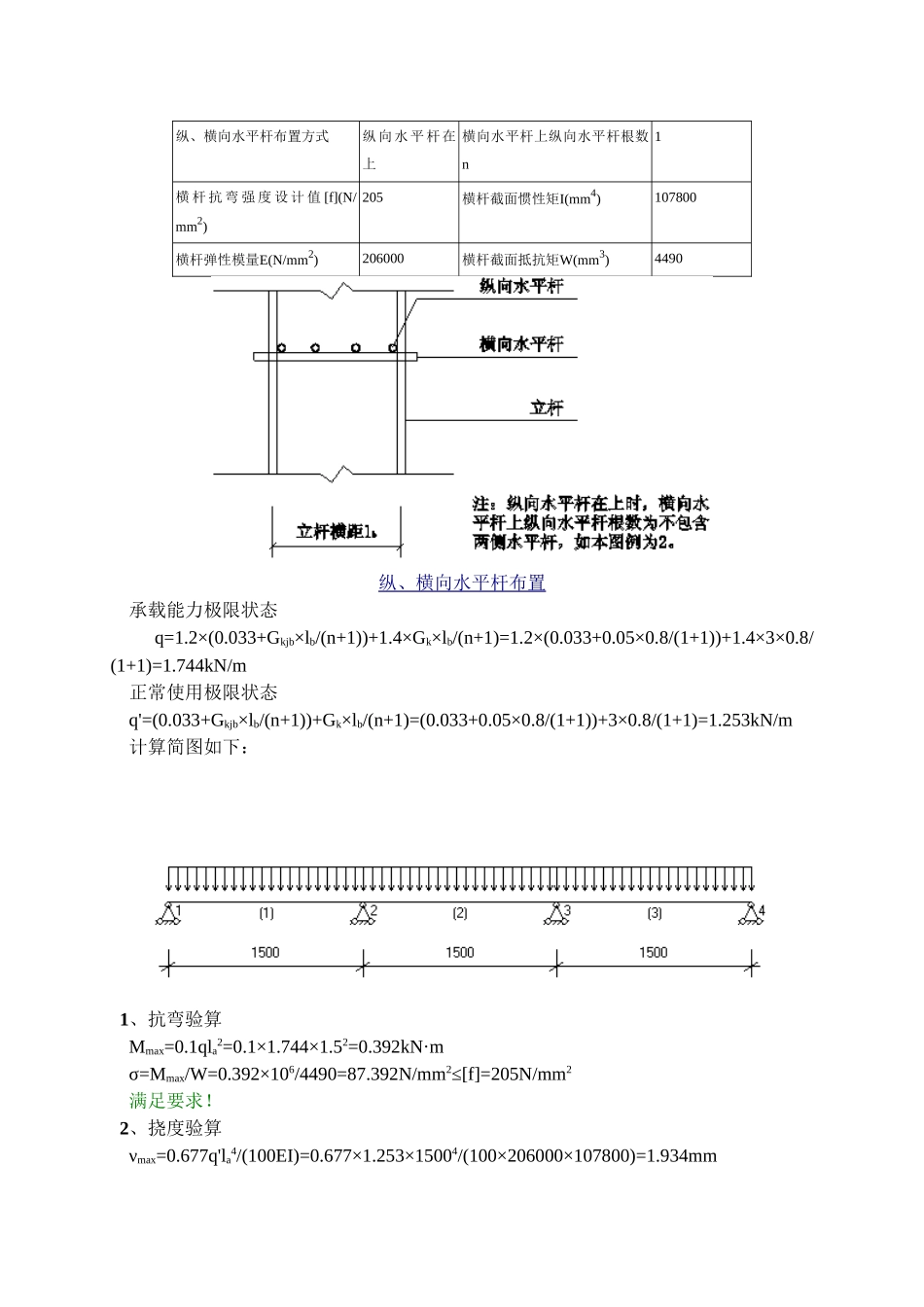

型钢悬挑脚手架(扣件式)计算书 计算依据： 1、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2025 2、《建筑施工门式钢管脚手架安全技术法律规范》JGJ128-2025 3、《建筑结构荷载法律规范》GB50009-2025 4、《钢结构设计法律规范》GB50017-2025 架体验算 一、脚手架参数脚手架设计类型结构脚手架脚手板设计荷载(kN/m2)3同时施工作业层数1卸荷设置无脚手架搭设方式双排脚手架脚手架钢管类型Ф48×3脚手架架体高度H(m)19脚手架沿纵向搭设长度L(m)146立杆步距h(m)1.8立杆纵距或跨距la(m)1.5立杆横距lb(m)0.8内立杆离建筑物距离a(m)0.3双立杆计算方法不设置双立杆 二、荷载设计脚手板类型钢筋网脚手板脚手板自重标准值Gkjb(kN/m2) 0.05脚手板铺设方式2步1设密目式安全立网自重标准值Gkmw(kN/m2)0.01挡脚板类型木挡脚板栏 杆 与 挡 脚 板 自 重 标 准 值Gkdb(kN/m)0.11挡脚板铺设方式2步1设每米立杆承受结构自重标准值gk(kN/m)0.11结构脚手架作业层数njj1结 构 脚 手 架 荷 载 标 准 值Gkjj(kN/m2)3地区新疆乌鲁木齐市安全网设置全封闭基本风压ω0(kN/m2)0.4风荷载体型系数μs1.188风 压 高 度 变 化 系 数 μz( 连 墙件、单立杆稳定性)0.938，0.938风荷载标准值ωk(kN/m2)(连墙件、单立杆稳定性)0.446，0.446 计算简图：立面图侧面图 三、纵向水平杆验算纵、横向水平杆布置方式纵向水平杆在上横向水平杆上纵向水平杆根数n1横 杆 抗 弯 强 度 设 计 值 [f](N/mm2)205横杆截面惯性矩I(mm4)107800横杆弹性模量E(N/mm2)206000横杆截面抵抗矩W(mm3)4490纵、横向水平杆布置 承载能力极限状态 q=1.2×(0.033+Gkjb×lb/(n+1))+1.4×Gk×lb/(n+1)=1.2×(0.033+0.05×0.8/(1+1))+1.4×3×0.8/(1+1)=1.744kN/m 正常使用极限状态 q'=(0.033+Gkjb×lb/(n+1))+Gk×lb/(n+1)=(0.033+0.05×0.8/(1+1))+3×0.8/(1+1)=1.253kN/m 计算简图如下： 1、抗弯验算 Mmax=0.1qla2=0.1×1.744×1.52=0.392kN·m σ=Mmax/W=0.392×106/4490=87.392N/mm2≤[f]=205N/mm2 满足要求！ 2、挠度验算 νmax=0.677q'la4/(100EI)=0.677×1.253×15004/(100×206000×107800)=1.934mm νmax＝1.934mm≤[ν]＝min[la/150，10]＝min[1500/150，10]＝10mm 满足要求！ 3、支座反力计算 承载能力极限状态 Rmax=1.1qla=1.1×1.744×1.5=2.878kN 正常使用极限状态 Rmax'=1.1q'la=1.1×1.253×1.5=2.068kN 四、横向水平杆...
