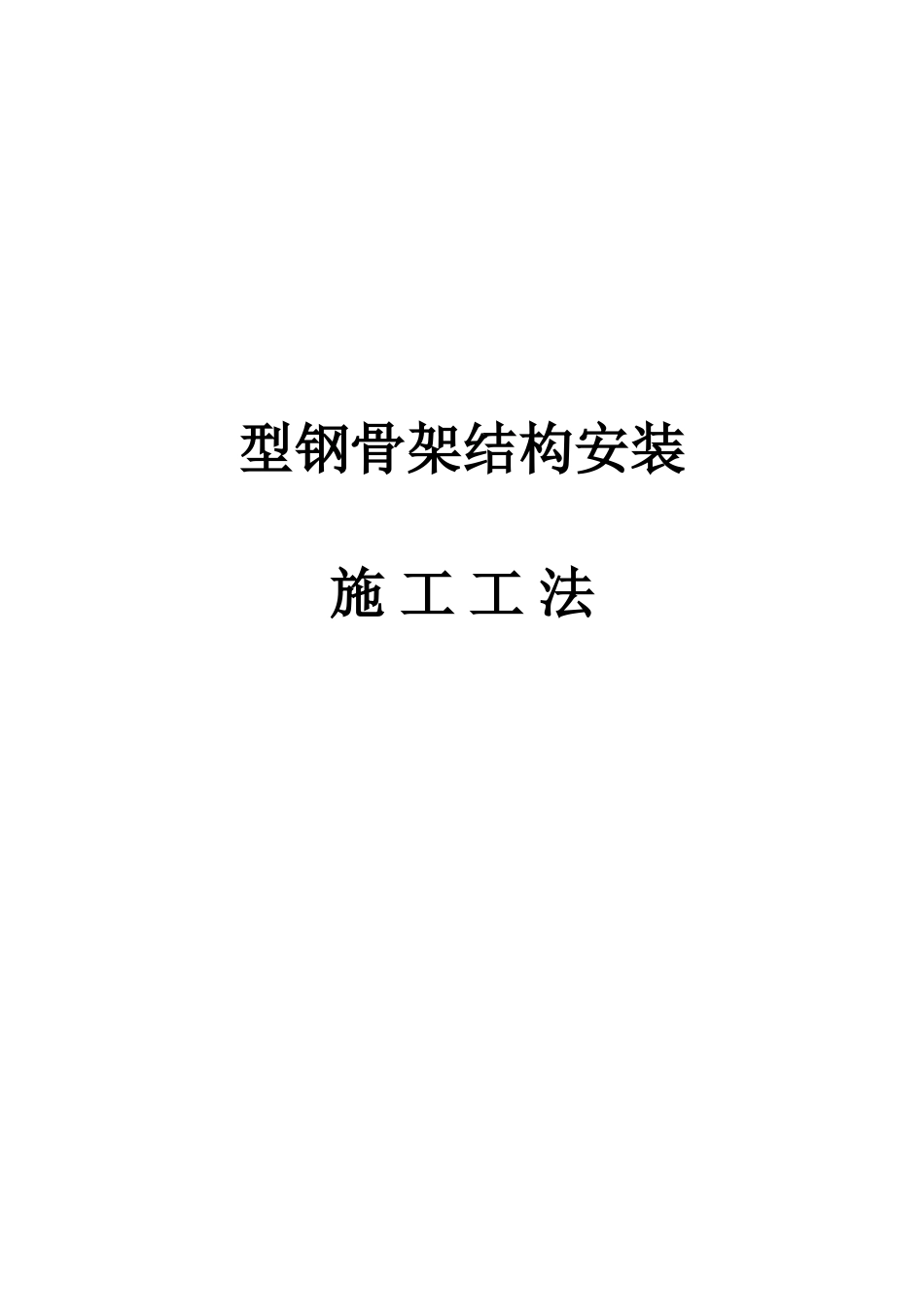

型钢骨架结构安装施工工法

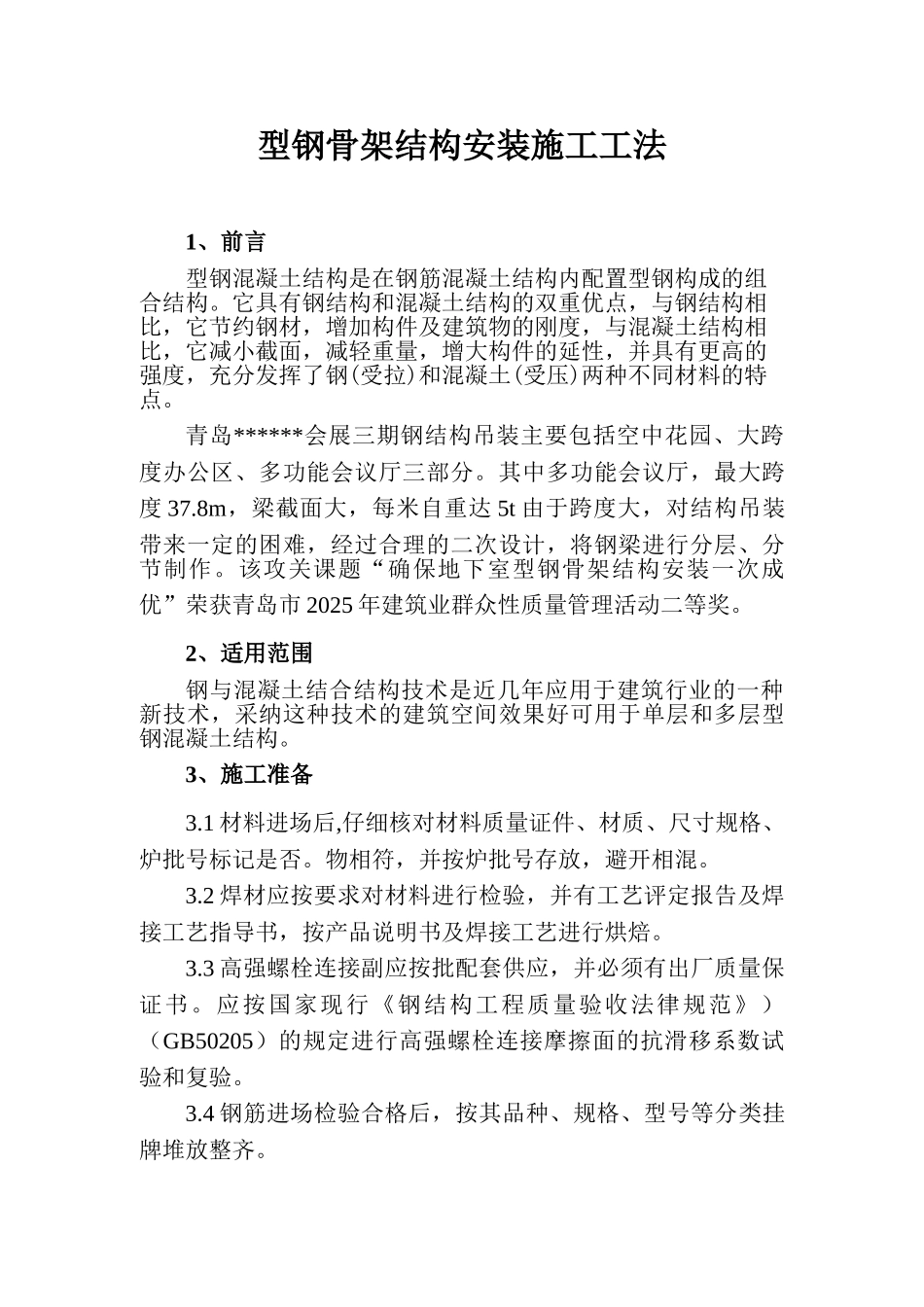

型钢骨架结构安装施 工 工 法目 录1、前言2、施工范围3、施工准备4、钢构件安装5、型钢梁、柱的连接6、安全劳动及成品保护7、质量要求8、经济效益分析 型钢骨架结构安装施工工法1、前言型钢混凝土结构是在钢筋混凝土结构内配置型钢构成的组合结构。它具有钢结构和混凝土结构的双重优点，与钢结构相比，它节约钢材，增加构件及建筑物的刚度，与混凝土结构相比，它减小截面，减轻重量，增大构件的延性，并具有更高的强度，充分发挥了钢(受拉)和混凝土(受压)两种不同材料的特点。青岛******会展三期钢结构吊装主要包括空中花园、大跨度办公区、多功能会议厅三部分。其中多功能会议厅，最大跨度 37.8m，梁截面大，每米自重达 5t 由于跨度大，对结构吊装带来一定的困难，经过合理的二次设计，将钢梁进行分层、分节制作。该攻关课题“确保地下室型钢骨架结构安装一次成优”荣获青岛市 2025 年建筑业群众性质量管理活动二等奖。2、适用范围钢与混凝土结合结构技术是近几年应用于建筑行业的一种新技术，采纳这种技术的建筑空间效果好可用于单层和多层型钢混凝土结构。3、施工准备3.1 材料进场后,仔细核对材料质量证件、材质、尺寸规格、炉批号标记是否。物相符，并按炉批号存放，避开相混。3.2 焊材应按要求对材料进行检验，并有工艺评定报告及焊接工艺指导书，按产品说明书及焊接工艺进行烘焙。3.3 高强螺栓连接副应按批配套供应，并必须有出厂质量保证书。应按国家现行《钢结构工程质量验收法律规范》）（GB50205）的规定进行高强螺栓连接摩擦面的抗滑移系数试验和复验。3.4 钢筋进场检验合格后，按其品种、规格、型号等分类挂牌堆放整齐。3.5 钢筋在加工过程中，如发现脆断、焊接性能不良、或力学性能显著不正常等现象时，必须根据现行国家标准对该批钢筋进行化学成分检验或其他专项检。3.6 施工机具：起重设备：塔式起重机、汽车式起重机。其他机具：经纬仪、水准仪、卷扬机、滑轮及滑轮组、电焊机、力矩扳手、塔机标准节等。 60 吨汽车吊配合卷扬机及 QTZ-63 塔吊吊装。4、钢构件安装4.1、安装前准备工作地脚螺栓的施工: 复核土建基础施工的地脚定位轴线,埋设地脚螺栓。底层地脚螺栓的预埋很重要，位置不正确将直接影响后续工程的施工，为了保证地脚螺栓位置准确，采纳现场放线，纵横轴线控制，然后在相应位置把地脚螺栓铁板和螺栓位置放在铁板上，画出铁板尺寸及螺栓孔的位置，然后进厂加工，这样没有误差。将地脚螺栓用钢模板...
