城市污水雨水管网的设计计算

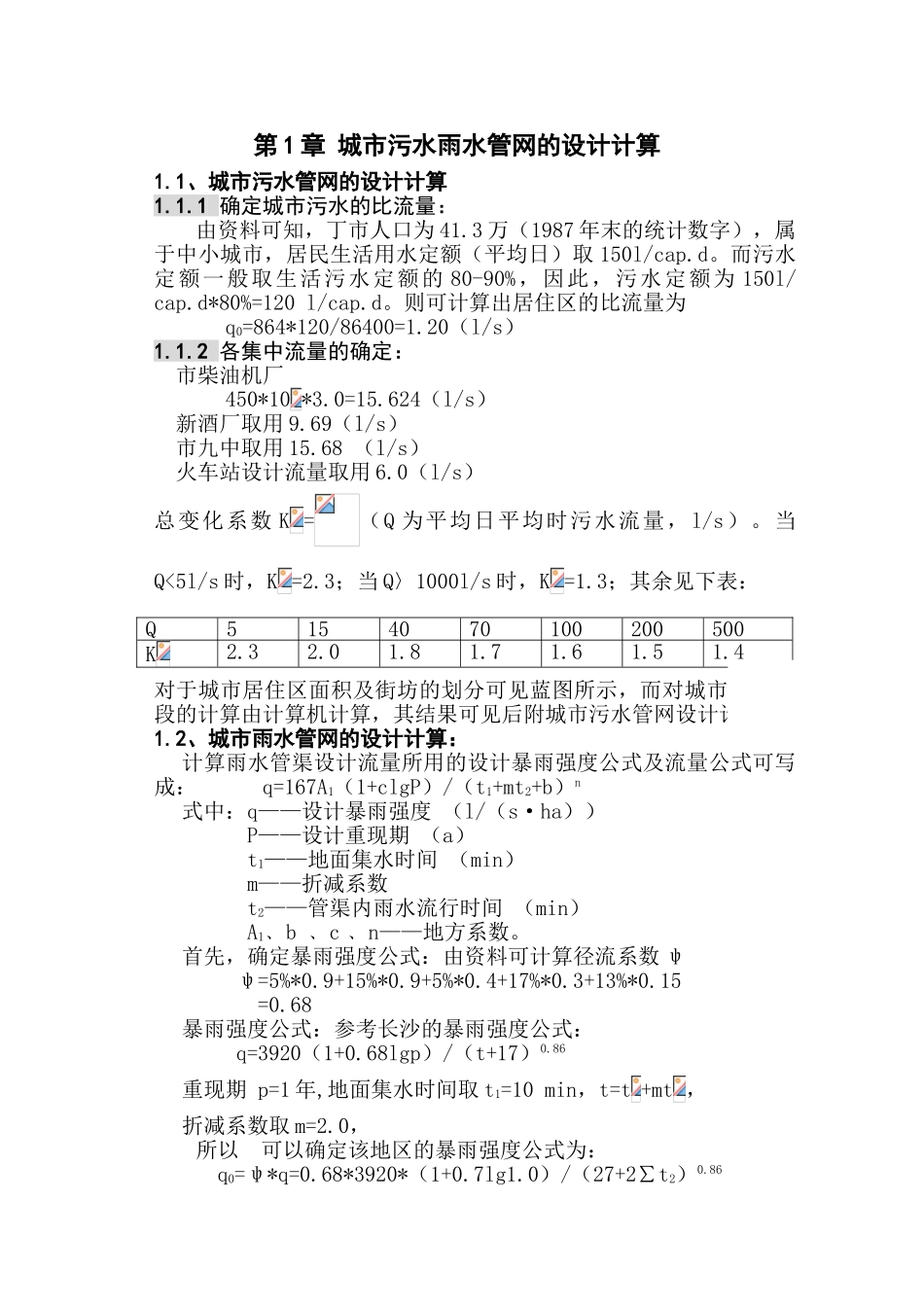

第 1 章 城市污水雨水管网的设计计算1.1、城市污水管网的设计计算1.1.1 确定城市污水的比流量：由资料可知，丁市人口为 41.3 万（1987 年末的统计数字），属于中小城市，居民生活用水定额（平均日）取 150l/cap.d。而污水定额一般取生活污水定额的 80-90%，因此，污水定额为 150l/cap.d*80%=120 l/cap.d。则可计算出居住区的比流量为 q0=864*120/86400=1.20（l/s）1.1.2 各集中流量的确定：市柴油机厂 450*10 *3.0=15.624（l/s）新酒厂取用 9.69（l/s）市九中取用 15.68 （l/s）火车站设计流量取用 6.0（l/s） 总变化系数 K =（Q 为平均日平均时污水流量，l/s）。当Q<5l/s 时，K =2.3；当 Q〉1000l/s 时，K =1.3；其余见下表：对于城市居住区面积及街坊的划分可见蓝图所示，而对城市污水管段的计算由计算机计算，其结果可见后附城市污水管网设计计算表。1.2、城市雨水管网的设计计算：计算雨水管渠设计流量所用的设计暴雨强度公式及流量公式可写成： q=167A1（1+clgP）/（t1+mt2+b）n式中：q——设计暴雨强度 （l/（s·ha）） P——设计重现期 （a） t1——地面集水时间 （min） m——折减系数 t2——管渠内雨水流行时间 （min） A1﹑b ﹑c ﹑n——地方系数。首先，确定暴雨强度公式：由资料可计算径流系数 ψ ψ=5%*0.9+15%*0.9+5%*0.4+17%*0.3+13%*0.15 =0.68暴雨强度公式：参考长沙的暴雨强度公式： q=3920（1+0.68lgp）/（t+17）0.86重现期 p=1 年,地面集水时间取 t1=10 min，t=t +mt ，折减系数取 m=2.0， 所以 可以确定该地区的暴雨强度公式为：q0=ψ*q=0.68*3920*（1+0.7lg1.0）/（27+2∑t2）0.86Q5154070100200500K2.32.01.81.71.61.51.4=2665.6/（27+2∑t2）0.86 对于城市雨水汇水面积及其划分可见蓝图所示， 而对城市雨水管段的计算由计算机计算，其结果可见后附的城市雨水管网设计计算表。特别说明：将雨湖设为一个雨水处理调节水池，雨湖的面积约为11000m3，根据雨湖两侧的地面标高差约为 0.2m 则：设雨湖的有效调节水深为 0.1m，所以调节水池的容积为 1100m2。 设调节水池 24h 排空一次 则：进入雨湖外排管段的集水井的调节水量为：11000000/86400=12.73 (l/s) 第 2 章 城市污水处理厂的设计计算2.1、污水处理构筑物的设计计算2.1.1 中格栅设计：为保证后续污水提升泵房的安全运行，隔除较大的漂移物质及垃圾，在污水提升泵房前端设有中格栅。格栅的间距为 e=...
