基于BIM的铝模深化设计

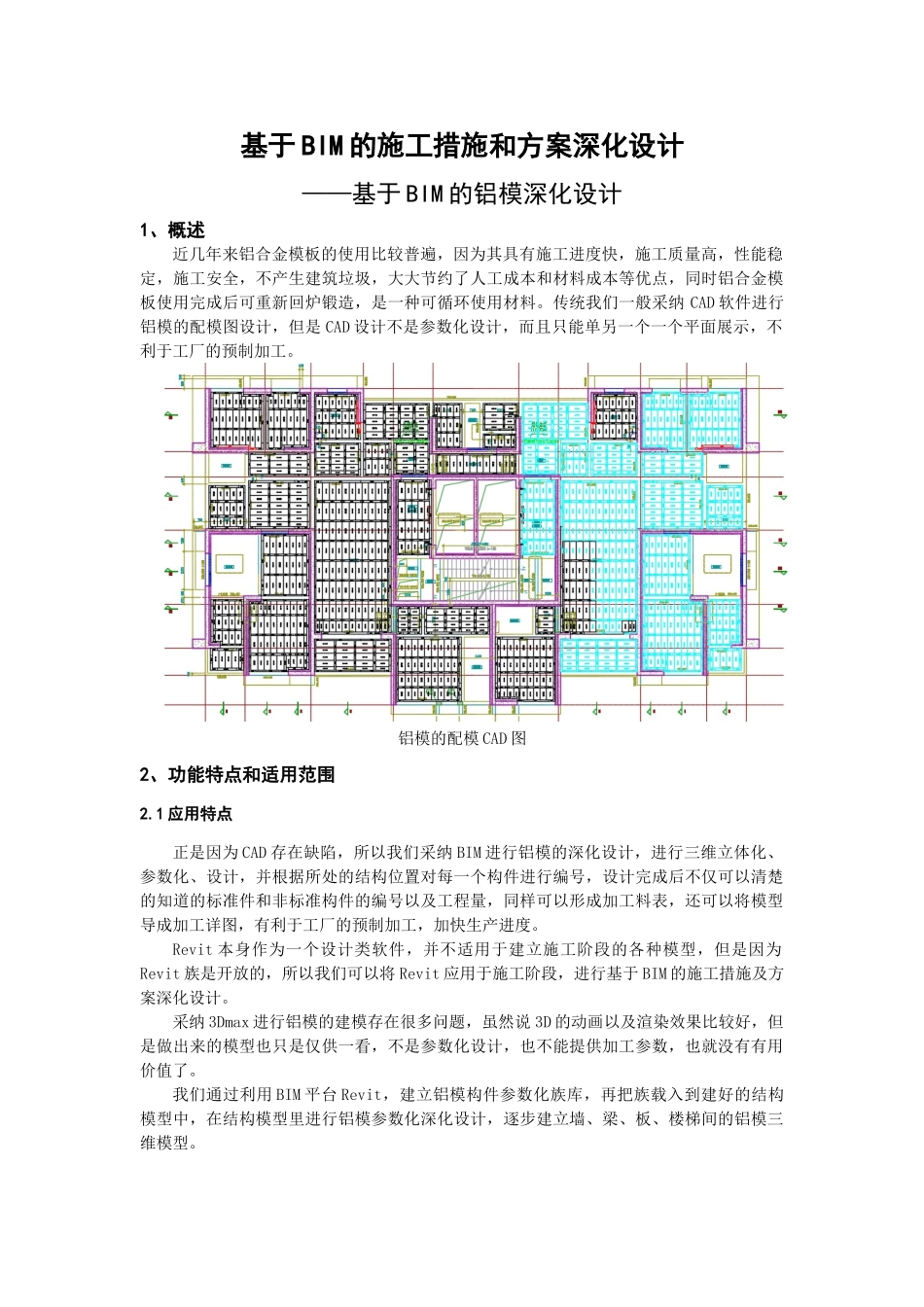

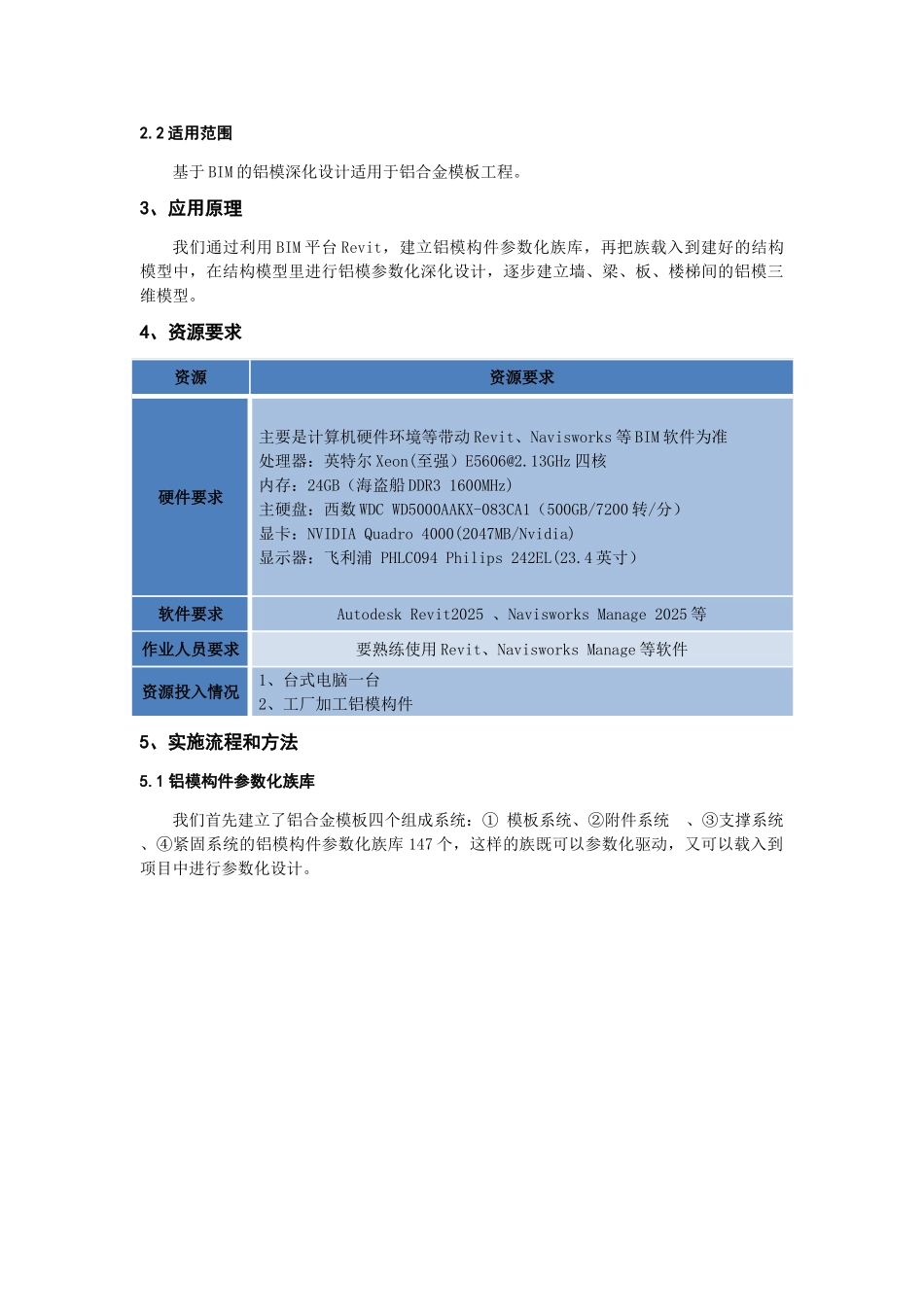

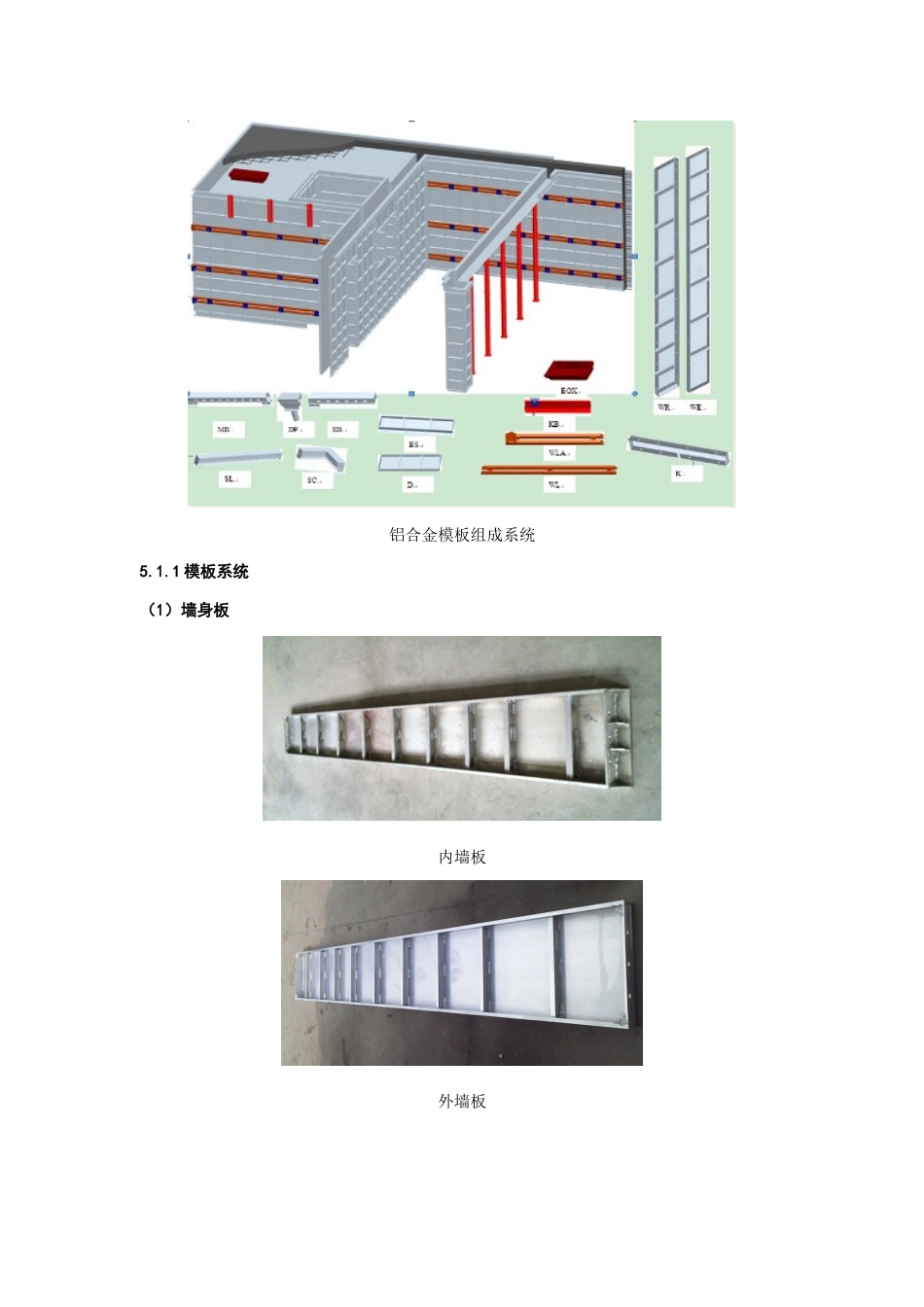

基于 BIM 的施工措施和方案深化设计——基于 BIM 的铝模深化设计1、概述近几年来铝合金模板的使用比较普遍，因为其具有施工进度快，施工质量高，性能稳定，施工安全，不产生建筑垃圾，大大节约了人工成本和材料成本等优点，同时铝合金模板使用完成后可重新回炉锻造，是一种可循环使用材料。传统我们一般采纳 CAD 软件进行铝模的配模图设计，但是 CAD 设计不是参数化设计，而且只能单另一个一个平面展示，不利于工厂的预制加工。铝模的配模 CAD 图2、功能特点和适用范围2.1 应用特点正是因为 CAD 存在缺陷，所以我们采纳 BIM 进行铝模的深化设计，进行三维立体化、参数化、设计，并根据所处的结构位置对每一个构件进行编号，设计完成后不仅可以清楚的知道的标准件和非标准构件的编号以及工程量，同样可以形成加工料表，还可以将模型导成加工详图，有利于工厂的预制加工，加快生产进度。Revit 本身作为一个设计类软件，并不适用于建立施工阶段的各种模型，但是因为Revit 族是开放的，所以我们可以将 Revit 应用于施工阶段，进行基于 BIM 的施工措施及方案深化设计。采纳 3Dmax 进行铝模的建模存在很多问题，虽然说 3D 的动画以及渲染效果比较好，但是做出来的模型也只是仅供一看，不是参数化设计，也不能提供加工参数，也就没有有用价值了。我们通过利用 BIM 平台 Revit，建立铝模构件参数化族库，再把族载入到建好的结构模型中，在结构模型里进行铝模参数化深化设计，逐步建立墙、梁、板、楼梯间的铝模三维模型。2.2 适用范围基于 BIM 的铝模深化设计适用于铝合金模板工程。 3、应用原理我们通过利用 BIM 平台 Revit，建立铝模构件参数化族库，再把族载入到建好的结构模型中，在结构模型里进行铝模参数化深化设计，逐步建立墙、梁、板、楼梯间的铝模三维模型。4、资源要求资源资源要求硬件要求主要是计算机硬件环境等带动 Revit、Navisworks 等 BIM 软件为准处理器：英特尔 Xeon(至强）E5606@2.13GHz 四核内存：24GB（海盗船 DDR3 1600MHz)主硬盘：西数 WDC WD5000AAKX-083CA1（500GB/7200 转/分）显卡：NVIDIA Quadro 4000(2047MB/Nvidia)显示器：飞利浦 PHLC094 Philips 242EL(23.4 英寸）软件要求Autodesk Revit2025 、Navisworks Manage 2025 等作业人员要求要熟练使用 Revit、Navisworks Manage 等软件资源投入情况1、台式电脑一台2、工厂加工铝模构件5、实施流程和方法5.1 铝模...
