基于eda技术的数字调频发射机的设计与实现

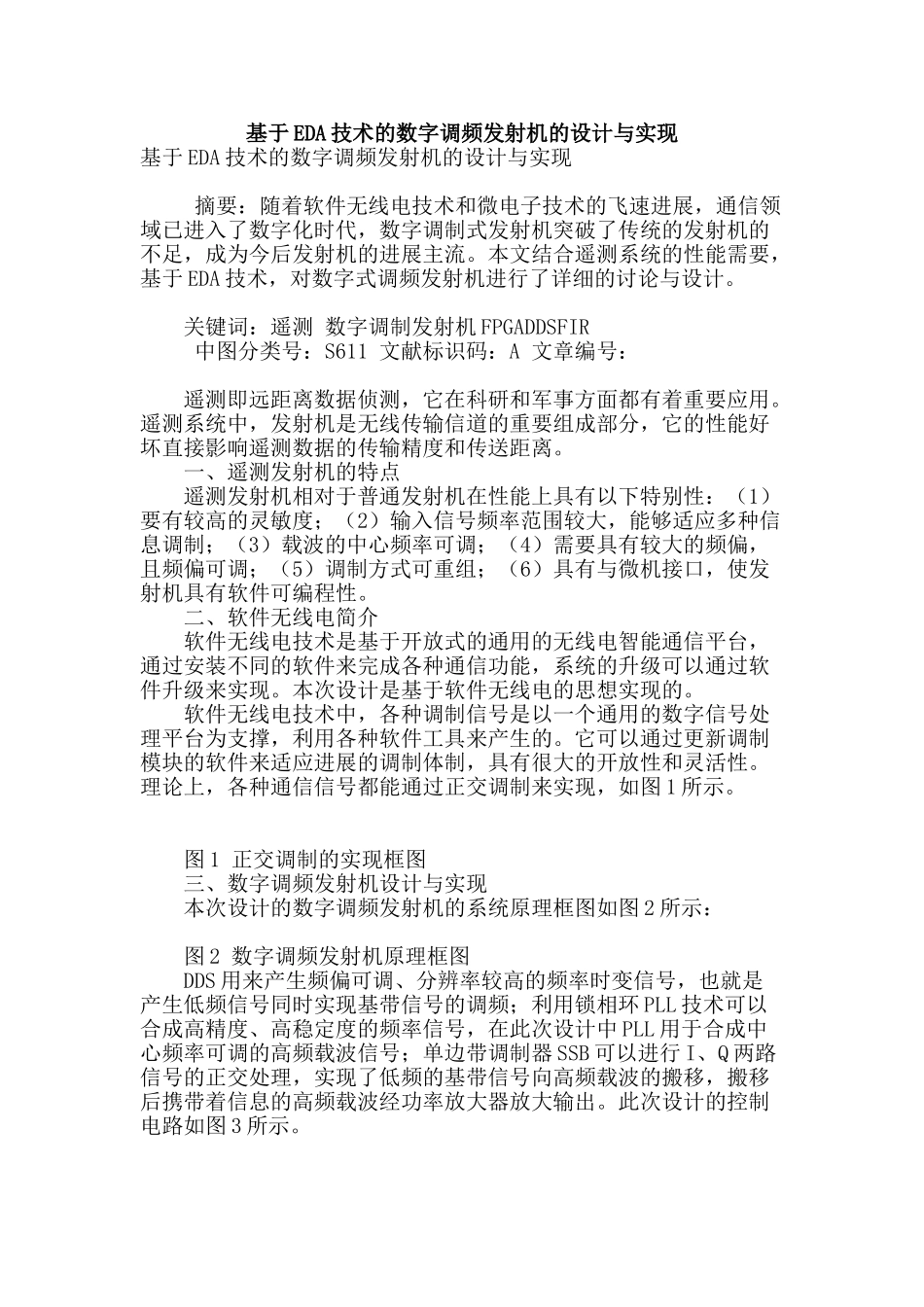

基于eda技术的数字调频发射机的设计与实现_第1页
1/4

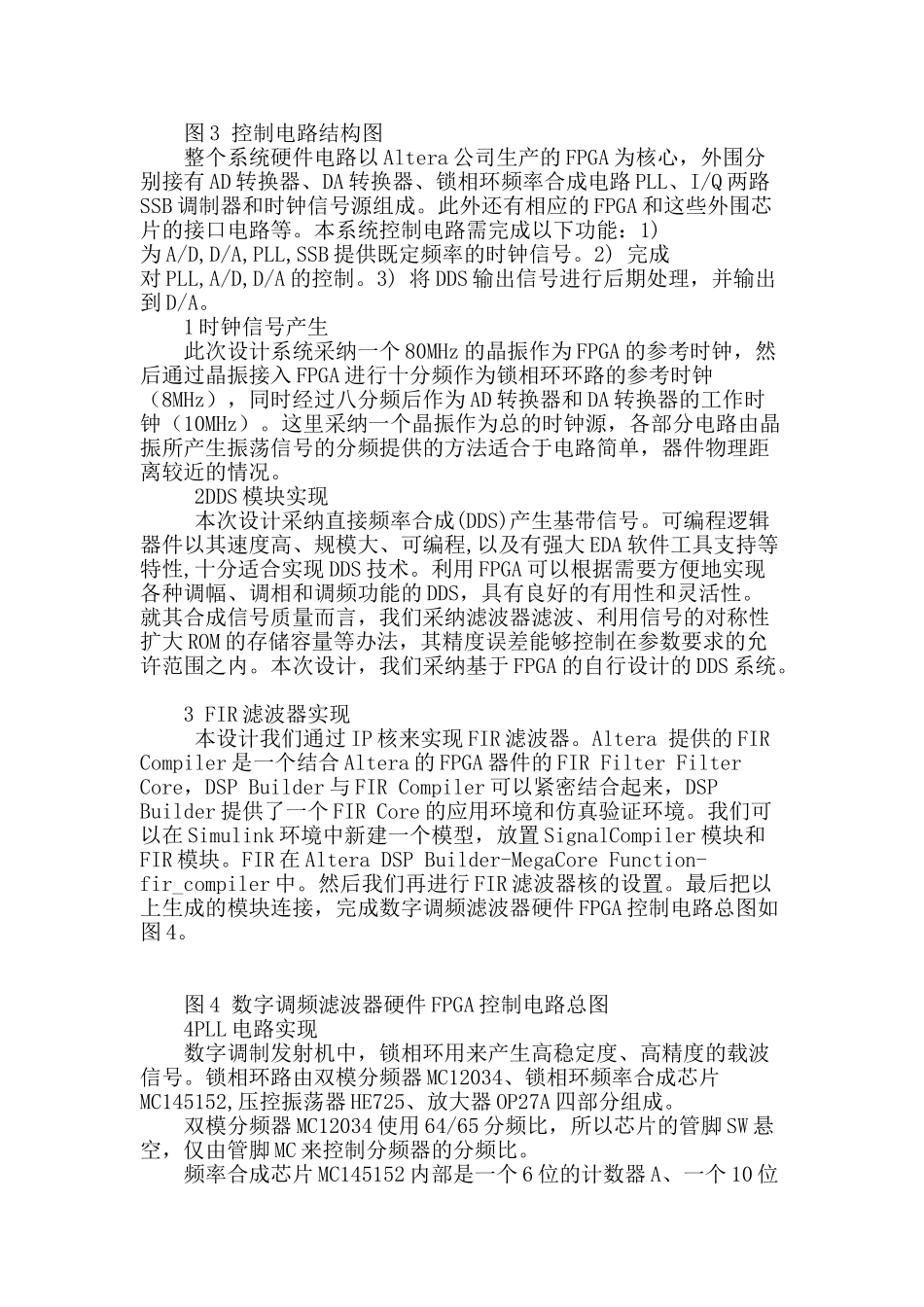

基于eda技术的数字调频发射机的设计与实现_第2页
2/4

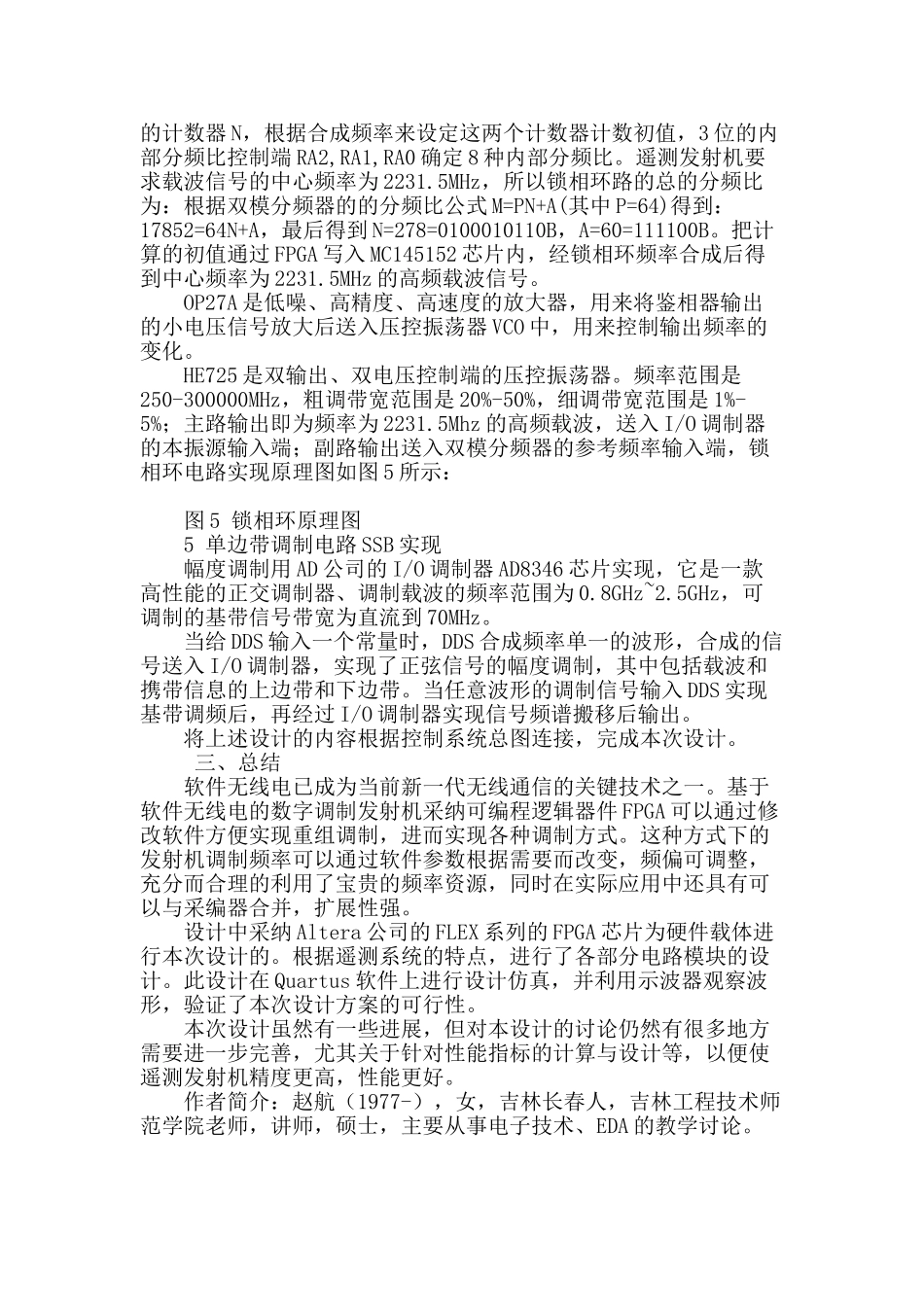

基于eda技术的数字调频发射机的设计与实现_第3页
3/4
基于 EDA 技术的数字调频发射机的设计与实现基于 EDA 技术的数字调频发射机的设计与实现 摘要:随着软件无线电技术和微电子技术的飞速进展,通信领域已进入了数字化时代,数字调制式发射机突破了传统的发射机的不足,成为今后发射机的进展主流。本文结合遥测系统的性能需要,基于 EDA 技术,对数字式调频发射机进行了详细的讨论与设计。 关键词:遥测 数字调制发射机 FPGADDSFIR 中图分类号:S611 文献标识码:A 文章编号: 遥测即远距离数据侦测,它在科研和军事方面都有着重要应用。遥测系统中,发射机是无线传输信道的重要组成部分,它的性能好坏直接影响遥测数据的传输精度和传送距离。 一、遥测发射机的特点 遥测发射机相对于普通发射机在性能上具有以下特别性:(1)要有较高的灵敏度;(2)输入信号频率范围较大,能够适应多种信息调制;(3)载波的中心频率可调;(4)需要具有较大的频偏,且频偏可调;(5)调制方式可重组;(6)具有与微机接口,使发射机具有软件可编程性。 二、软件无线电简介 软件无线电技术是基于开放式的通用的无线电智能通信平台,通过安装不同的软件来完成各种通信功能,系统的升级可以通过软件升级来实现。本次设计是基于软件无线电的思想实现的。 软件无线电技术中,各种调制信号是以一个通用的数字信号处理平台为支撑,利用各种软件工具来产生的。它可以通过更新调制模块的软件来适应进展的调制体制,具有很大的开放性和灵活性。理论上,各种通信信号都能通过正交调制来实现,如图 1 所示。 图 1 正交调制的实现框图 三、数字调频发射机设计与实现 本次设计的数字调频发射机的系统原理框图如图 2 所示: 图 2 数字调频发射机原理框图 DDS 用来产生频偏可调、分辨率较高的频率时变信号,也就是产生低频信号同时实现基带信号的调频;利用锁相环 PLL 技术可以合成高精度、高稳定度的频率信号,在此次设计中 PLL 用于合成中心频率可调的高频载波信号;单边带调制器 SSB 可以进行 I、Q 两路信号的正交处理,实现了低频的基带信号向高频载波的搬移,搬移后携带着信息的高频载波经功率放大器放大输出。此次设计的控制电路如图 3 所示。 图 3 控制电路结构图 整个系统硬件电路以 Altera 公司生产的 FPGA 为核心,外围分别接有 AD 转换器、DA 转换器、锁相环频率合成电路 PLL、I/Q 两路SSB 调制器和时钟信号源组成。此外还有相应的 FPGA 和这些外围芯片的接...
