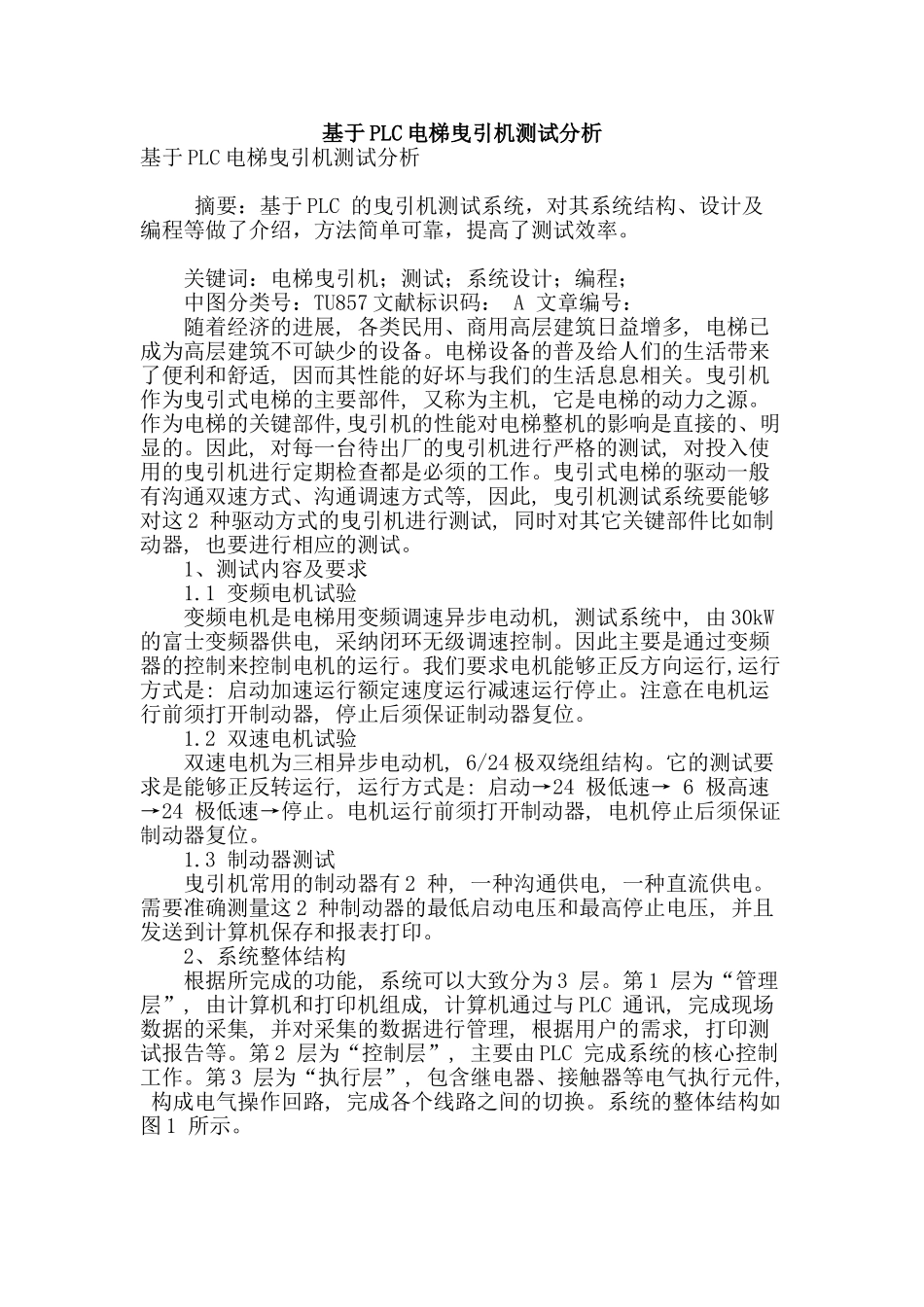

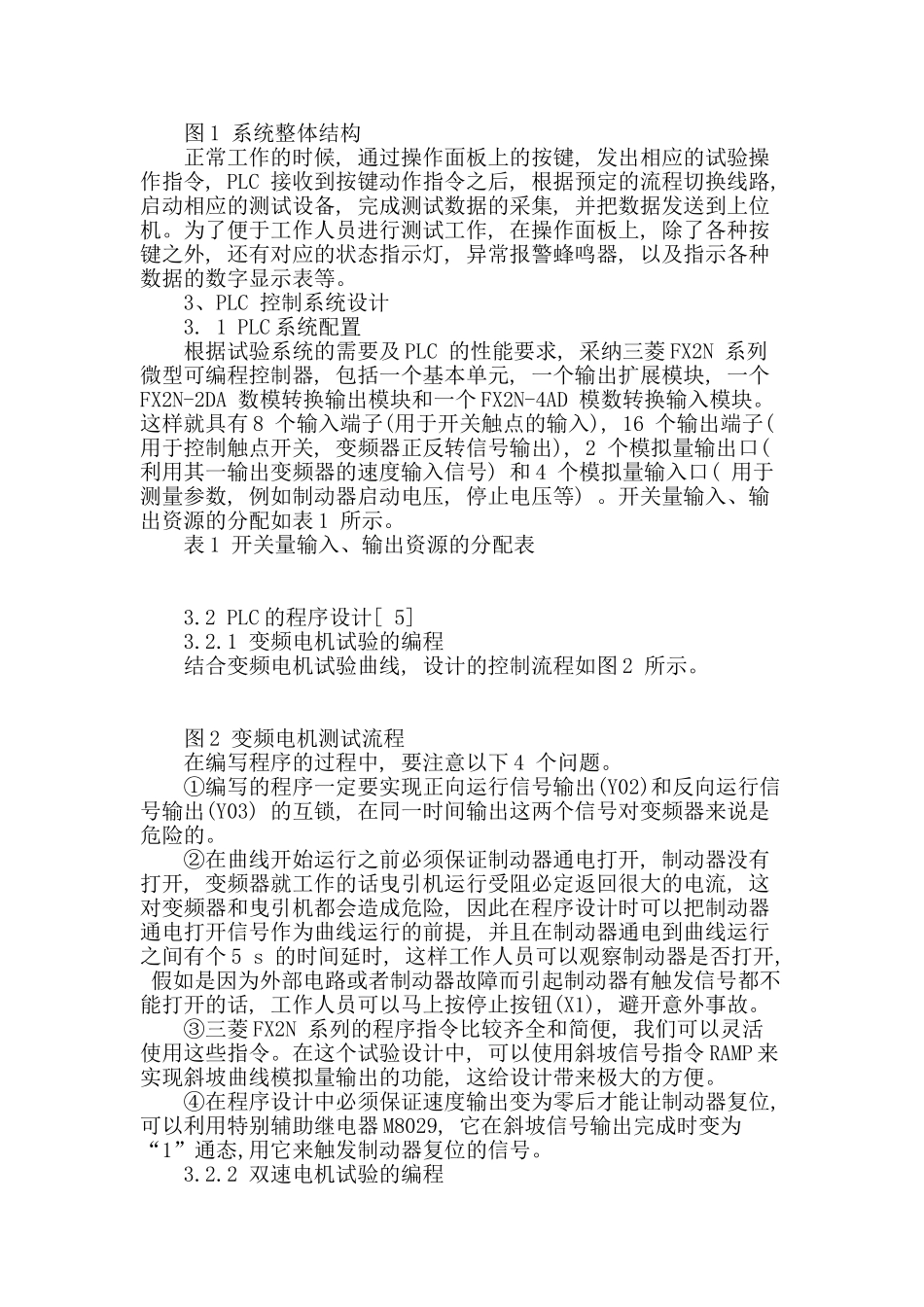

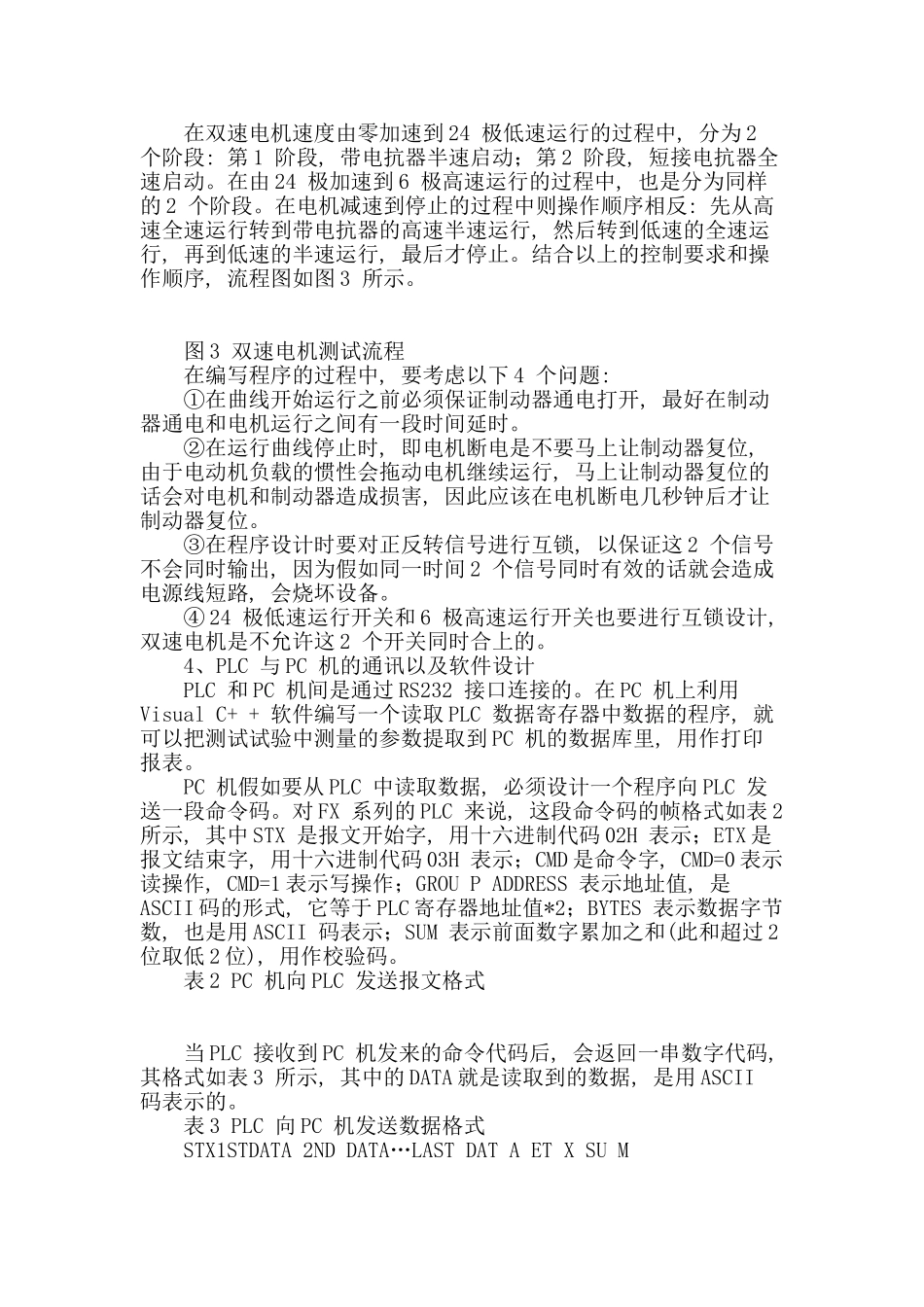

基于 PLC 电梯曳引机测试分析基于 PLC 电梯曳引机测试分析 摘要：基于 PLC 的曳引机测试系统，对其系统结构、设计及编程等做了介绍，方法简单可靠，提高了测试效率。 关键词：电梯曳引机；测试；系统设计；编程； 中图分类号：TU857 文献标识码： A 文章编号： 随着经济的进展, 各类民用、商用高层建筑日益增多, 电梯已成为高层建筑不可缺少的设备。电梯设备的普及给人们的生活带来了便利和舒适, 因而其性能的好坏与我们的生活息息相关。曳引机作为曳引式电梯的主要部件, 又称为主机, 它是电梯的动力之源。作为电梯的关键部件,曳引机的性能对电梯整机的影响是直接的、明显的。因此, 对每一台待出厂的曳引机进行严格的测试, 对投入使用的曳引机进行定期检查都是必须的工作。曳引式电梯的驱动一般有沟通双速方式、沟通调速方式等, 因此, 曳引机测试系统要能够对这 2 种驱动方式的曳引机进行测试, 同时对其它关键部件比如制动器, 也要进行相应的测试。 1、测试内容及要求 1.1 变频电机试验 变频电机是电梯用变频调速异步电动机, 测试系统中, 由 30kW 的富士变频器供电, 采纳闭环无级调速控制。因此主要是通过变频器的控制来控制电机的运行。我们要求电机能够正反方向运行,运行方式是: 启动加速运行额定速度运行减速运行停止。注意在电机运行前须打开制动器, 停止后须保证制动器复位。 1.2 双速电机试验 双速电机为三相异步电动机, 6/24 极双绕组结构。它的测试要求是能够正反转运行, 运行方式是: 启动→24 极低速→ 6 极高速→24 极低速→停止。电机运行前须打开制动器, 电机停止后须保证制动器复位。 1.3 制动器测试 曳引机常用的制动器有 2 种, 一种沟通供电, 一种直流供电。需要准确测量这 2 种制动器的最低启动电压和最高停止电压, 并且发送到计算机保存和报表打印。 2、系统整体结构 根据所完成的功能, 系统可以大致分为 3 层。第 1 层为“管理层”, 由计算机和打印机组成, 计算机通过与 PLC 通讯, 完成现场数据的采集, 并对采集的数据进行管理, 根据用户的需求, 打印测试报告等。第 2 层为“控制层”, 主要由 PLC 完成系统的核心控制工作。第 3 层为“执行层”, 包含继电器、接触器等电气执行元件, 构成电气操作回路, 完成各个线路之间的切换。系统的整体结构如图 1 所示。 图 1 系统整体结构 正常工作的时候, 通过操作面板上的按键, 发出相应的...
