基坑土钉墙-钢管桩联合支护的设计与施工

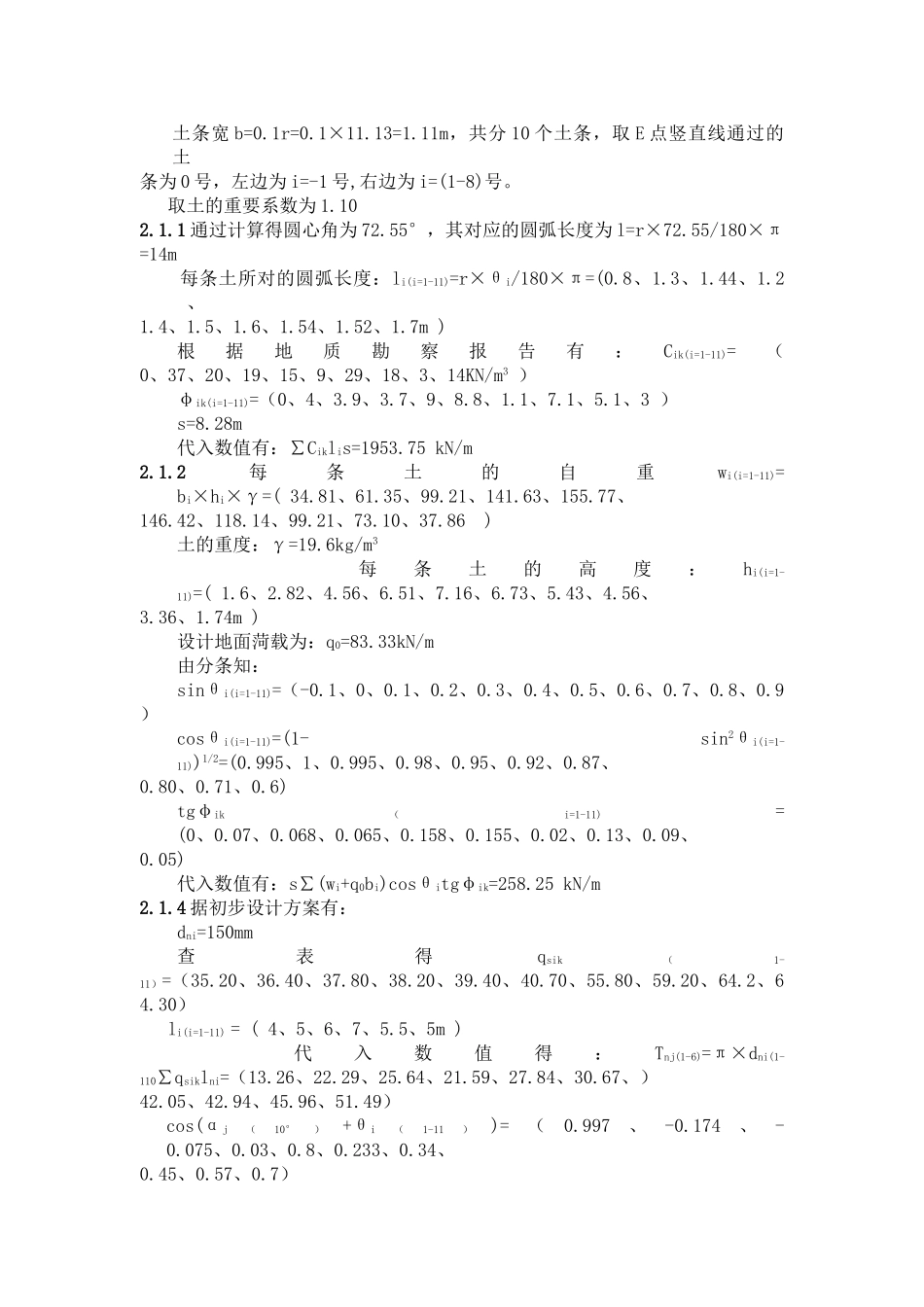

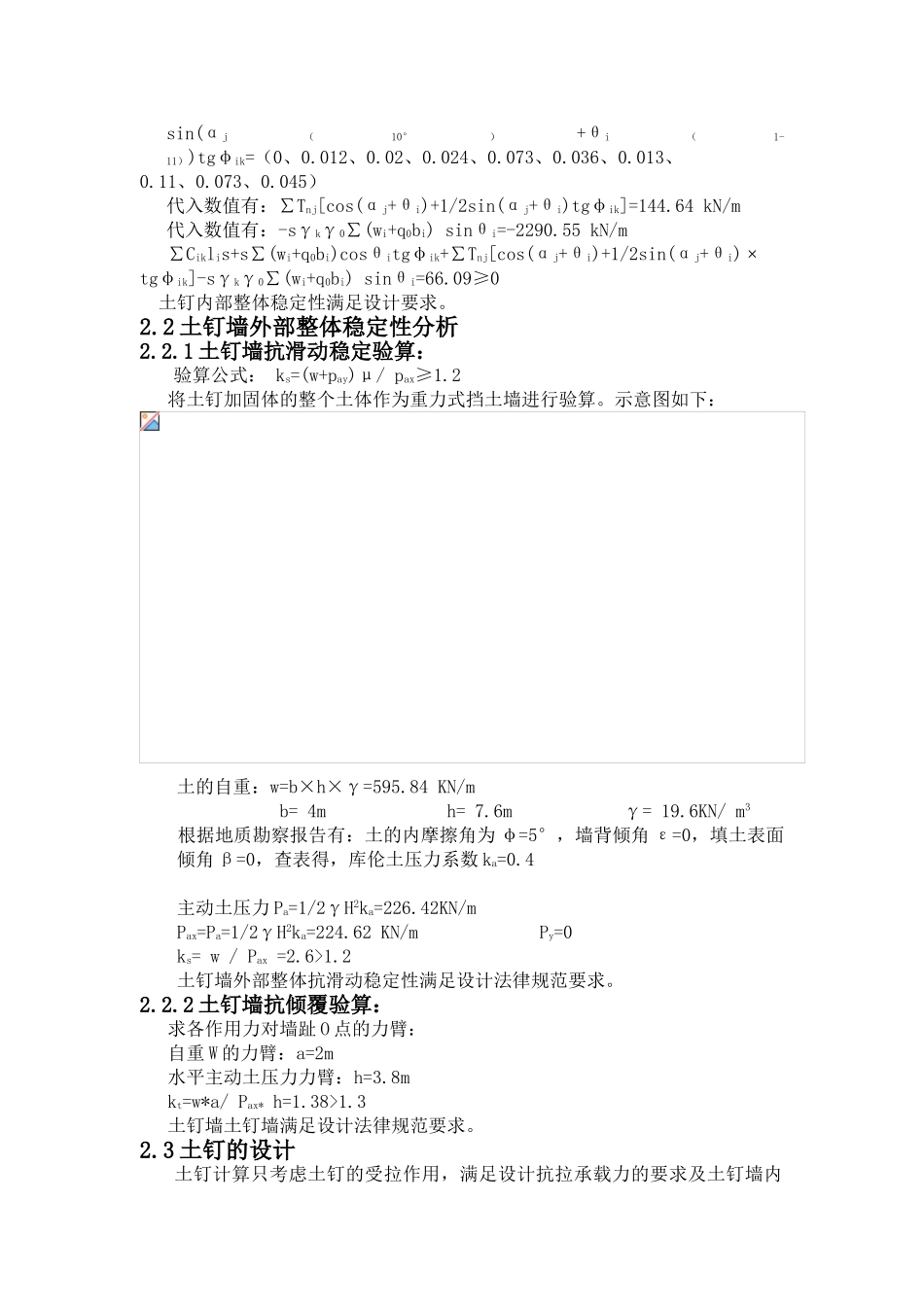

基坑土钉墙-钢管桩联合支护的设计与施工 □ 赫全胜 （中铁电化局集团北京建筑工程有限公司 高级工程师）[摘要]：对施工场地狭小，地基承载力较低的基坑，采纳土钉墙-钢管桩联合支护时，必须优化设计方案，强化基坑侧臂处理，加强局部构造和土钉构造等，以确保基坑边坡支护安全。[关键词]：基坑、土钉墙、钢管桩、联合支护1.工程实例 金家村职工 F 座工程主体结构地下二层，地上十九层，基础为筏板基础，工程地处小区内部，施工场地较为狭小，西北侧基坑上部为施工进场唯一道路，且与既有建筑之净距仅为 6m，基坑开挖设计深度为 7.6m，因此支护体系位移变形的大小直接影响基础施工及施工物资进场。2.支护方案的设计、优化 根据工程的实际情况及参考其他工程边坡支护的设计方案，初步确定各部件的尺寸如下： 土钉：横向间距 1.5m、纵向间距 1.4m，共布置土钉 6 排，长度分别为 4 m、5 m、6 m、7 m、5.5 m、5m。孔径 150mm，倾角 10°，孔中土钉钢筋为 1Φ20，常压灌注水泥浆，强度，强度为 20Mpa。 混凝土面层及配筋：土钉墙面层挂 6.5@200*200 钢丝网，外喷 80mm 厚 C20混凝土。2.1 土钉墙内部整体稳定性的验算采纳圆弧简单分条法进行验算，验算公式如下：∑Ciklis+s∑(wi+q0bi)cosθitgφik+∑Tnj[cos(αj+θi)+1/2sin(αj+θi)×tgφik]-sγkγ0∑(wi+q0bi) sinθi≥0 圆弧简单分条简图如下：土条宽 b=0.1r=0.1×11.13=1.11m，共分 10 个土条，取 E 点竖直线通过的土条为 0 号，左边为 i=-1 号,右边为 i=(1-8)号。 取土的重要系数为 1.102.1.1 通过计算得圆心角为 72.55°，其对应的圆弧长度为 l=r×72.55/180×π=14m 每条土所对的圆弧长度：li(i=1-11)=r×θi/180×π=(0.8、1.3、1.44、1.2、1.4、1.5、1.6、1.54、1.52、1.7m )根据地质勘察报告有：Cik(i=1-11)=（ 0、37、20、19、15、9、29、18、3、14KN/m3 ） φik(i=1-11)=（0、4、3.9、3.7、9、8.8、1.1、7.1、5.1、3 ） s=8.28m 代入数值有：∑Ciklis=1953.75 kN/m 2.1.2每条土的自重wi(i=1-11)= bi×hi×γ=( 34.81、61.35、99.21、141.63、155.77、146.42、118.14、99.21、73.10、37.86 )土的重度：γ=19.6kg/m3 每条土的高度：hi(i=1-11)=( 1.6、2.82、4.56、6.51、7.16、6.73、5.43、4.56、3.36、1.74m ) 设计地面菏载为：q0=83.33kN/m 由分条知：sinθi(i=1-11)=（-0.1、0、0.1、0.2、0.3、0.4、0.5、0.6、0.7、...
