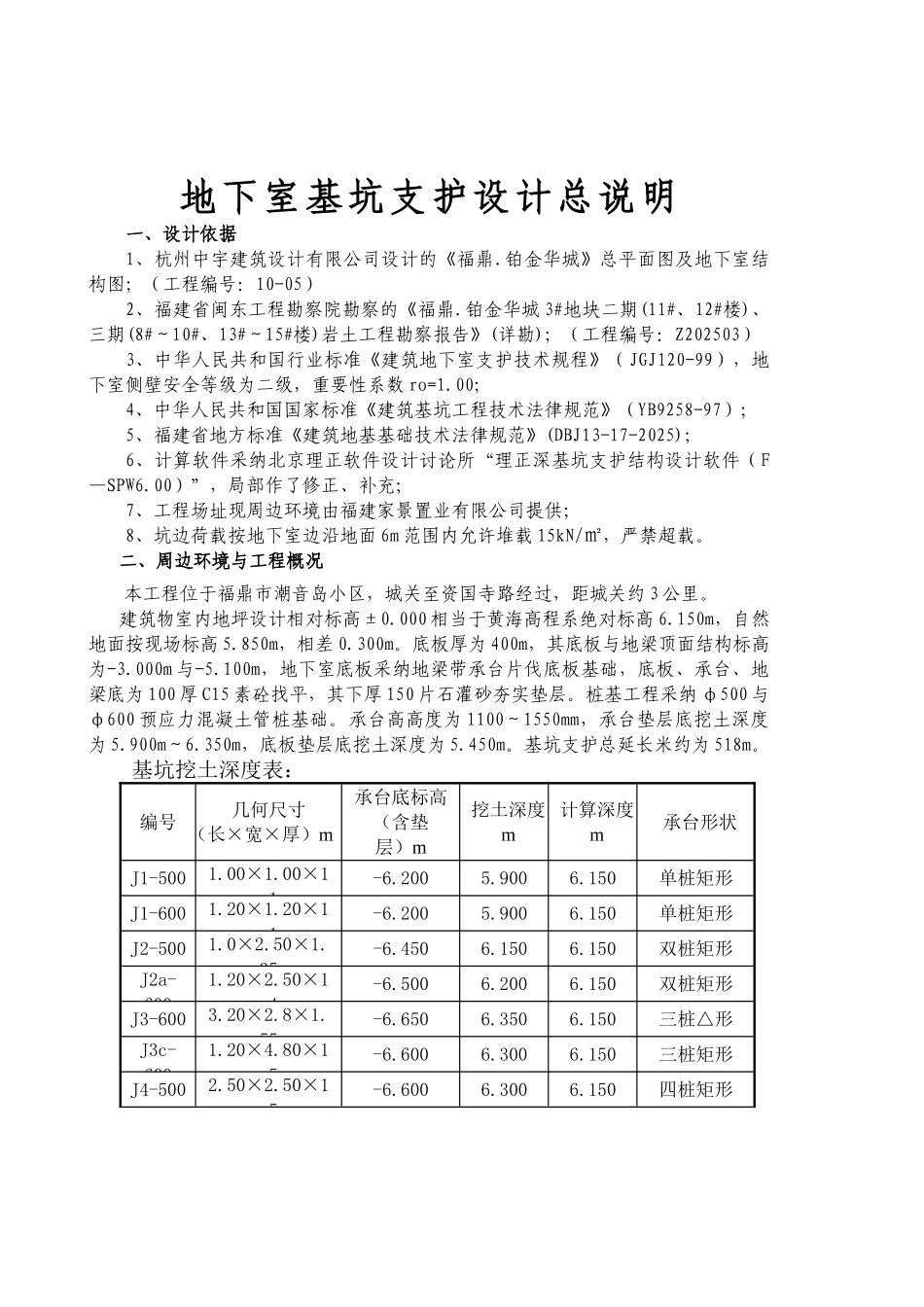

地下室基坑支护设计总说明一、设计依据1、杭州中宇建筑设计有限公司设计的《福鼎.铂金华城》总平面图及地下室结构图；（工程编号：10-05）2、福建省闽东工程勘察院勘察的《福鼎.铂金华城 3#地块二期(11#、12#楼)、三期(8#～10#、13#～15#楼)岩土工程勘察报告》(详勘)；（工程编号：Z202503）3、中华人民共和国行业标准《建筑地下室支护技术规程》（JGJ120-99），地下室侧壁安全等级为二级，重要性系数 ro=1.00；4、中华人民共和国国家标准《建筑基坑工程技术法律规范》（YB9258-97）；5、福建省地方标准《建筑地基基础技术法律规范》(DBJ13-17-2025)；6、计算软件采纳北京理正软件设计讨论所“理正深基坑支护结构设计软件（F—SPW6.00）”，局部作了修正、补充；7、工程场址现周边环境由福建家景置业有限公司提供；8、坑边荷载按地下室边沿地面 6m 范围内允许堆载 15kN/㎡，严禁超载。二、周边环境与工程概况本工程位于福鼎市潮音岛小区，城关至资国寺路经过，距城关约 3 公里。建筑物室内地坪设计相对标高±0.000 相当于黄海高程系绝对标高 6.150m，自然地面按现场标高 5.850m，相差 0.300m。底板厚为 400m，其底板与地梁顶面结构标高为-3.000m 与-5.100m，地下室底板采纳地梁带承台片伐底板基础，底板、承台、地梁底为 100 厚 C15 素砼找平，其下厚 150 片石灌砂夯实垫层。桩基工程采纳 φ500 与φ600 预应力混凝土管桩基础。承台高高度为 1100～1550mm，承台垫层底挖土深度为 5.900m～6.350m，底板垫层底挖土深度为 5.450m。基坑支护总延长米约为 518m。基坑挖土深度表：编号几何尺寸（长×宽×厚）m承台底标高（含垫层）m挖土深度m计算深度m承台形状J1-5001.00×1.00×1.1-6.2005.9006.150单桩矩形J1-6001.20×1.20×1.1-6.2005.9006.150单桩矩形J2-5001.0×2.50×1.35-6.4506.1506.150双桩矩形J2a-6001.20×2.50×1.4-6.5006.2006.150双桩矩形J3-6003.20×2.8×1.55-6.6506.3506.150三桩△形J3c-6001.20×4.80×1.5-6.6006.3006.150三桩矩形J4-5002.50×2.50×1.5-6.6006.3006.150四桩矩形底板底厚 0.40-5.7505.4506.150各承台间三、场地工程地质条件(一)地基土地层结构拟建场地地基土在勘察深度范围内自上而下可划分为 7 个工程地质层，现根据地下室范围内土层具体描述如下：① 素填土广泛分布于场地表层，所有钻孔均有揭示，顶板高程 3.98～6.55m，层厚3.30m～7.30m，顶板平缓。土层呈浅灰色、灰黄色，主要...
