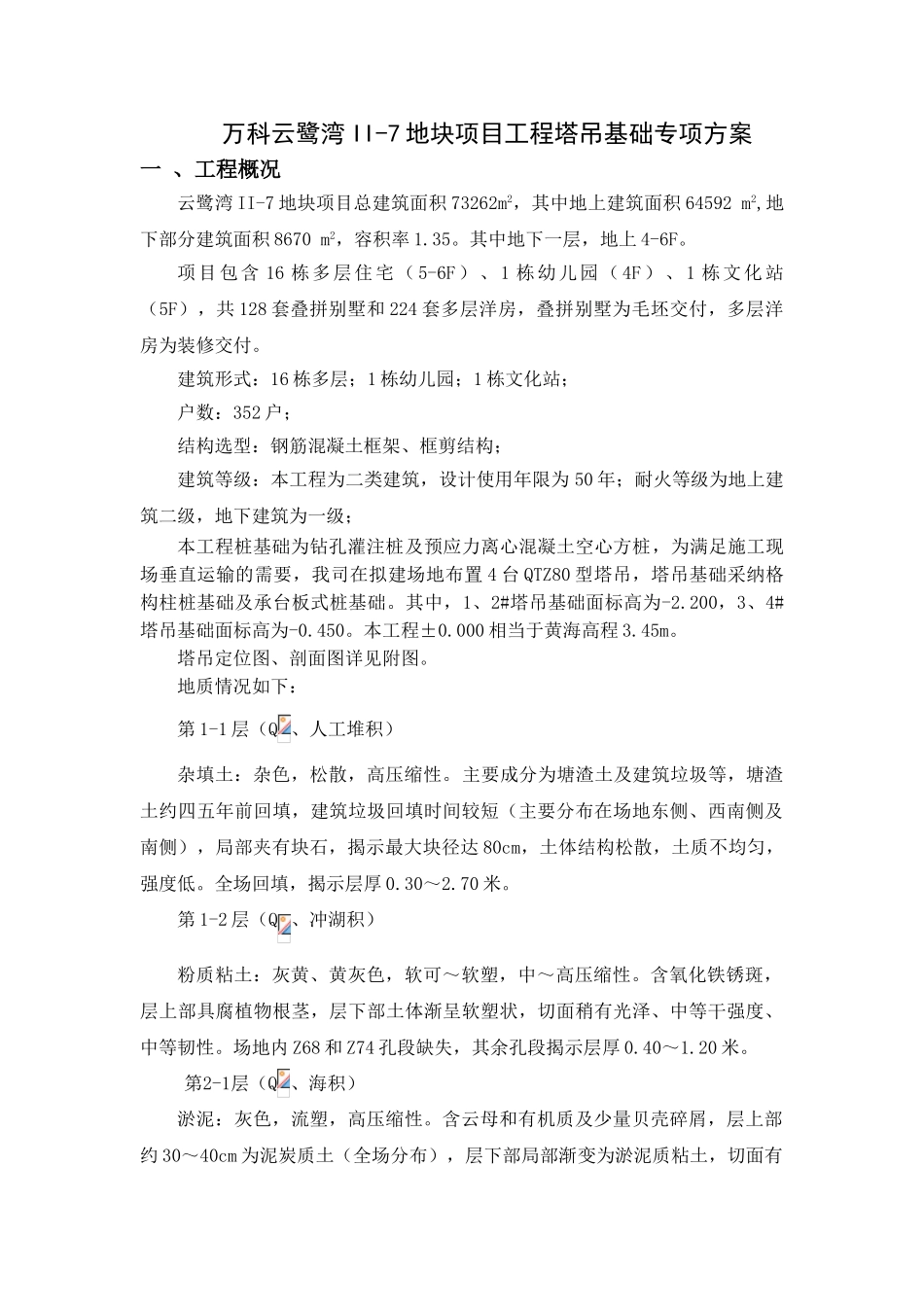

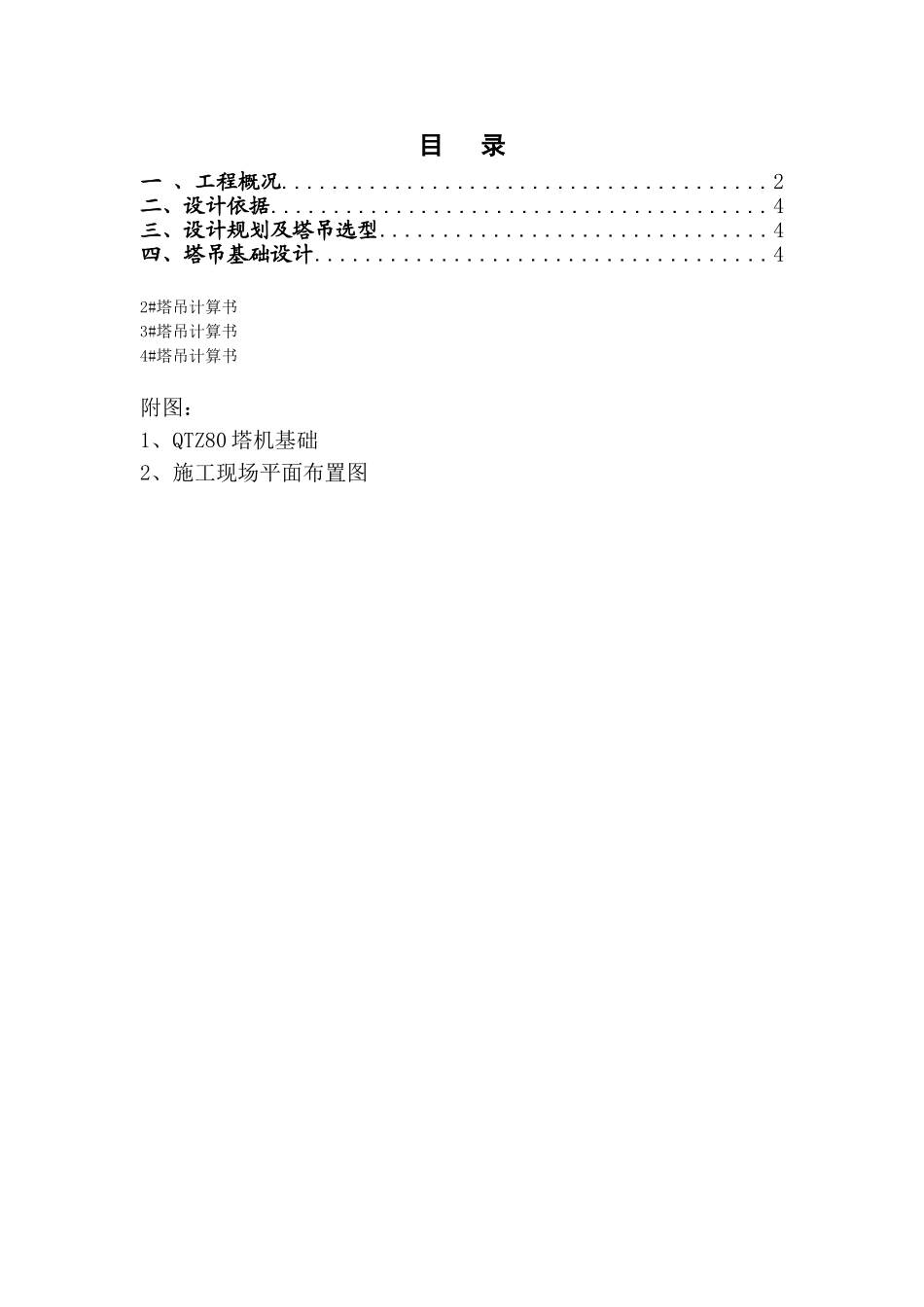

目 录一 、工程概况.......................................2二、设计依据........................................4三、设计规划及塔吊选型...............................4四、塔吊基础设计....................................42#塔吊计算书3#塔吊计算书4#塔吊计算书附图：1、QTZ80 塔机基础2、施工现场平面布置图万科云鹭湾 II-7 地块项目工程塔吊基础专项方案一 、工程概况云鹭湾 II-7 地块项目总建筑面积 73262m2，其中地上建筑面积 64592 m2,地下部分建筑面积 8670 m2，容积率 1.35。其中地下一层，地上 4-6F。项目包含 16 栋多层住宅（ 5-6F）、1 栋幼儿园（ 4F）、1 栋文化站（5F），共 128 套叠拼别墅和 224 套多层洋房，叠拼别墅为毛坯交付，多层洋房为装修交付。建筑形式：16 栋多层；1 栋幼儿园；1 栋文化站；户数：352 户；结构选型：钢筋混凝土框架、框剪结构；建筑等级：本工程为二类建筑，设计使用年限为 50 年；耐火等级为地上建筑二级，地下建筑为一级；本工程桩基础为钻孔灌注桩及预应力离心混凝土空心方桩，为满足施工现场垂直运输的需要，我司在拟建场地布置 4 台 QTZ80 型塔吊，塔吊基础采纳格构柱桩基础及承台板式桩基础。其中，1、2#塔吊基础面标高为-2.200，3、4#塔吊基础面标高为-0.450。本工程±0.000 相当于黄海高程 3.45m。塔吊定位图、剖面图详见附图。地质情况如下：第 1-1 层（Q 、人工堆积）杂填土：杂色，松散，高压缩性。主要成分为塘渣土及建筑垃圾等，塘渣土约四五年前回填，建筑垃圾回填时间较短（主要分布在场地东侧、西南侧及南侧），局部夹有块石，揭示最大块径达 80cm，土体结构松散，土质不均匀，强度低。全场回填，揭示层厚 0.30～2.70 米。第 1-2 层（Q 、冲湖积）粉质粘土：灰黄、黄灰色，软可～软塑，中～高压缩性。含氧化铁锈斑，层上部具腐植物根茎，层下部土体渐呈软塑状，切面稍有光泽、中等干强度、中等韧性。场地内 Z68 和 Z74 孔段缺失，其余孔段揭示层厚 0.40～1.20 米。第2-1层（Q 、海积）淤泥：灰色，流塑，高压缩性。含云母和有机质及少量贝壳碎屑，层上部约 30～40cm 为泥炭质土（全场分布），层下部局部渐变为淤泥质粘土，切面有光泽、高干强度、高等韧性。全场分布，揭示层厚 1.00～3.40 米。第 2-2 层（Q 、海积）粘土：灰色，软塑，高压缩性。含云母和少量腐植质，切面有光泽、高干强度、高韧性。全场分布，揭...
