基桩检测作业指导书

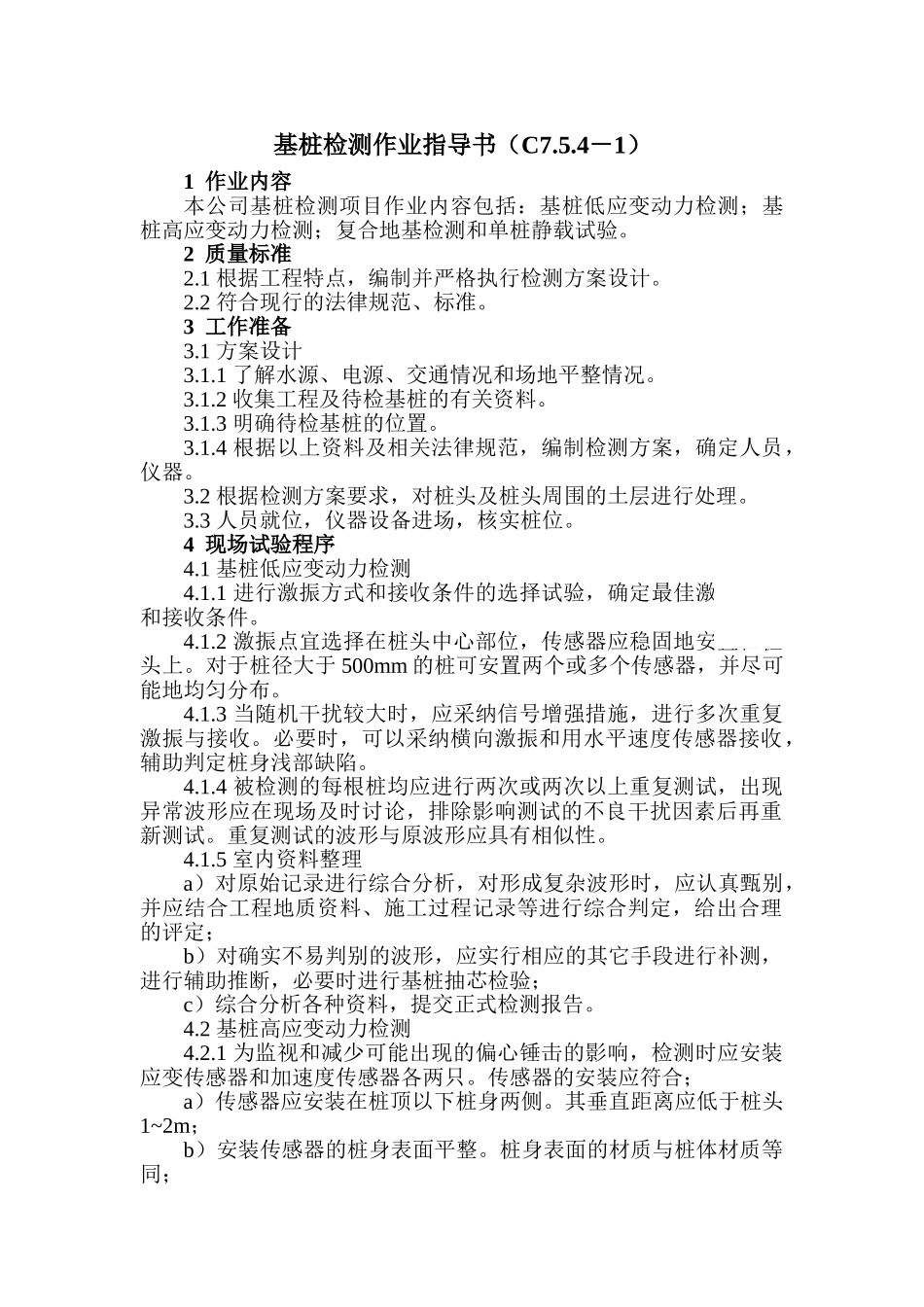

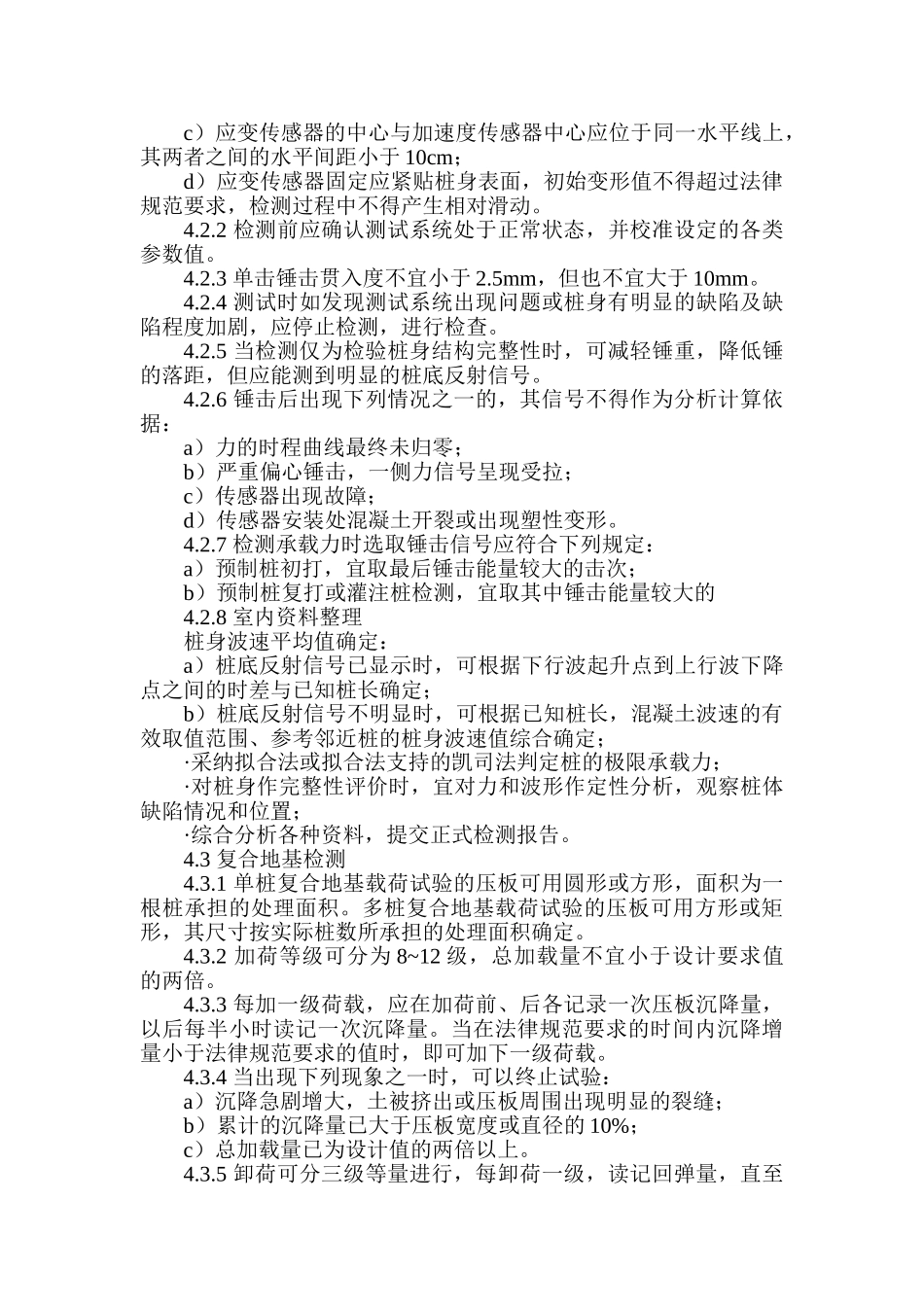

基桩检测作业指导书（C7.5.4－1）1 作业内容本公司基桩检测项目作业内容包括：基桩低应变动力检测；基桩高应变动力检测；复合地基检测和单桩静载试验。2 质量标准2.1 根据工程特点，编制并严格执行检测方案设计。2.2 符合现行的法律规范、标准。3 工作准备3.1 方案设计3.1.1 了解水源、电源、交通情况和场地平整情况。3.1.2 收集工程及待检基桩的有关资料。3.1.3 明确待检基桩的位置。3.1.4 根据以上资料及相关法律规范，编制检测方案，确定人员，仪器。3.2 根据检测方案要求，对桩头及桩头周围的土层进行处理。3.3 人员就位，仪器设备进场，核实桩位。4 现场试验程序4.1 基桩低应变动力检测4.1.1 进行激振方式和接收条件的选择试验，确定最佳激振方式和接收条件。4.1.2 激振点宜选择在桩头中心部位，传感器应稳固地安置在桩头上。对于桩径大于 500mm 的桩可安置两个或多个传感器，并尽可能地均匀分布。4.1.3 当随机干扰较大时，应采纳信号增强措施，进行多次重复激振与接收。必要时，可以采纳横向激振和用水平速度传感器接收，辅助判定桩身浅部缺陷。4.1.4 被检测的每根桩均应进行两次或两次以上重复测试，出现异常波形应在现场及时讨论，排除影响测试的不良干扰因素后再重新测试。重复测试的波形与原波形应具有相似性。4.1.5 室内资料整理a）对原始记录进行综合分析，对形成复杂波形时，应认真甄别，并应结合工程地质资料、施工过程记录等进行综合判定，给出合理的评定；b）对确实不易判别的波形，应实行相应的其它手段进行补测，进行辅助推断，必要时进行基桩抽芯检验；c）综合分析各种资料，提交正式检测报告。4.2 基桩高应变动力检测4.2.1 为监视和减少可能出现的偏心锤击的影响，检测时应安装应变传感器和加速度传感器各两只。传感器的安装应符合；a）传感器应安装在桩顶以下桩身两侧。其垂直距离应低于桩头1~2m；b）安装传感器的桩身表面平整。桩身表面的材质与桩体材质等同；c）应变传感器的中心与加速度传感器中心应位于同一水平线上，其两者之间的水平间距小于 10cm；d）应变传感器固定应紧贴桩身表面，初始变形值不得超过法律规范要求，检测过程中不得产生相对滑动。4.2.2 检测前应确认测试系统处于正常状态，并校准设定的各类参数值。4.2.3 单击锤击贯入度不宜小于 2.5mm，但也不宜大于 10mm。4.2.4 测试时如发现测试系统出现问题或桩身有明显的缺陷及缺陷程度加剧，应停止检测，进行检查。4.2.5 当检测...
