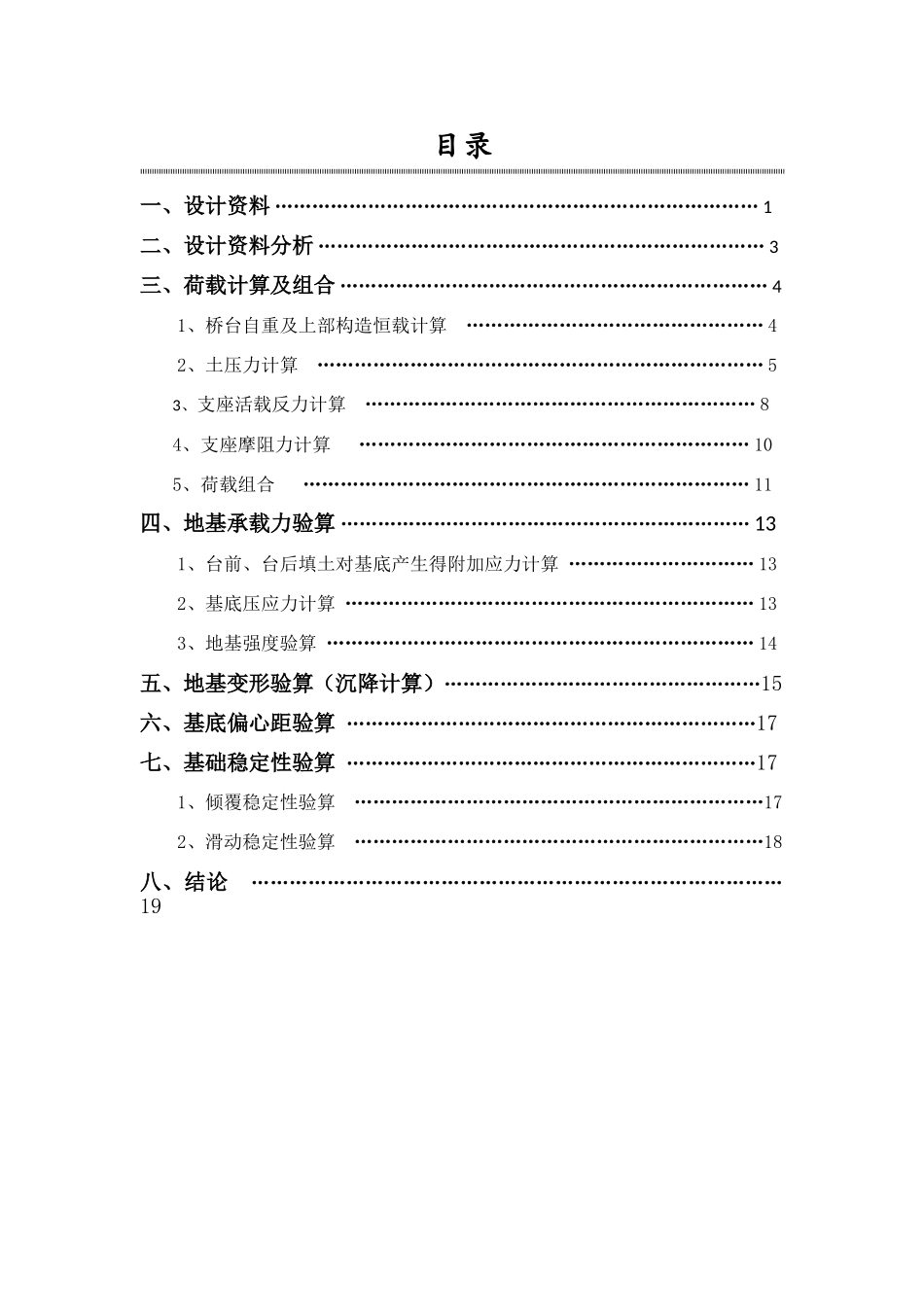

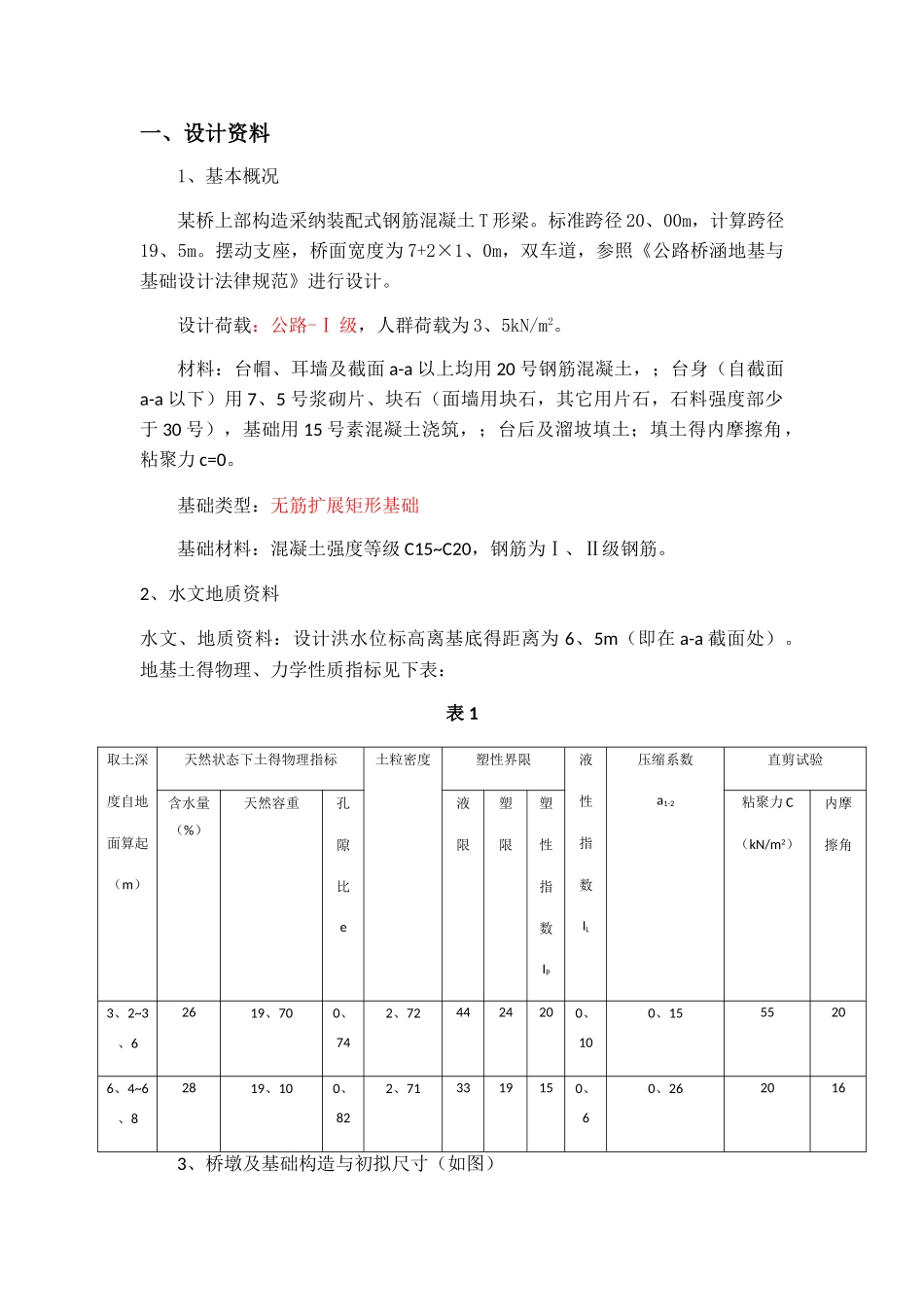

《基础工程》课程设计无筋扩展矩形基础 计算书土木建筑工程学院道路桥梁 121 班 陈召桃 1203110210目录一、设计资料 …………………………………………………………………… 1二、设计资料分析 ……………………………………………………………… 3三、荷载计算及组合 …………………………………………………………… 41、桥台自重及上部构造恒载计算 ………………………………………… 42、土压力计算 ……………………………………………………………… 53、支座活载反力计算 ……………………………………………………… 84、支座摩阻力计算 ……………………………………………………… 105、荷载组合 ……………………………………………………………… 11四、地基承载力验算 ………………………………………………………… 131、台前、台后填土对基底产生得附加应力计算 ………………………… 132、基底压应力计算 ………………………………………………………… 133、地基强度验算 …………………………………………………………… 14五、地基变形验算（沉降计算）……………………………………………15六、基底偏心距验算 …………………………………………………………17七、基础稳定性验算 …………………………………………………………171、倾覆稳定性验算 …………………………………………………………172、滑动稳定性验算 …………………………………………………………18八、结论 …………………………………………………………………………19一、设计资料1、基本概况某桥上部构造采纳装配式钢筋混凝土 T 形梁。标准跨径 20、00m，计算跨径19、5m。摆动支座，桥面宽度为 7+2×1、0m，双车道，参照《公路桥涵地基与基础设计法律规范》进行设计。设计荷载：公路-Ⅰ 级，人群荷载为 3、5kN/m2。材料：台帽、耳墙及截面 a-a 以上均用 20 号钢筋混凝土，；台身（自截面a-a 以下）用 7、5 号浆砌片、块石（面墙用块石，其它用片石，石料强度部少于 30 号），基础用 15 号素混凝土浇筑，；台后及溜坡填土；填土得内摩擦角，粘聚力 c=0。基础类型：无筋扩展矩形基础基础材料：混凝土强度等级 C15~C20，钢筋为Ⅰ、Ⅱ级钢筋。2、水文地质资料水文、地质资料：设计洪水位标高离基底得距离为 6、5m（即在 a-a 截面处）。地基土得物理、力学性质指标见下表：表 1取土深度自地面算起...
