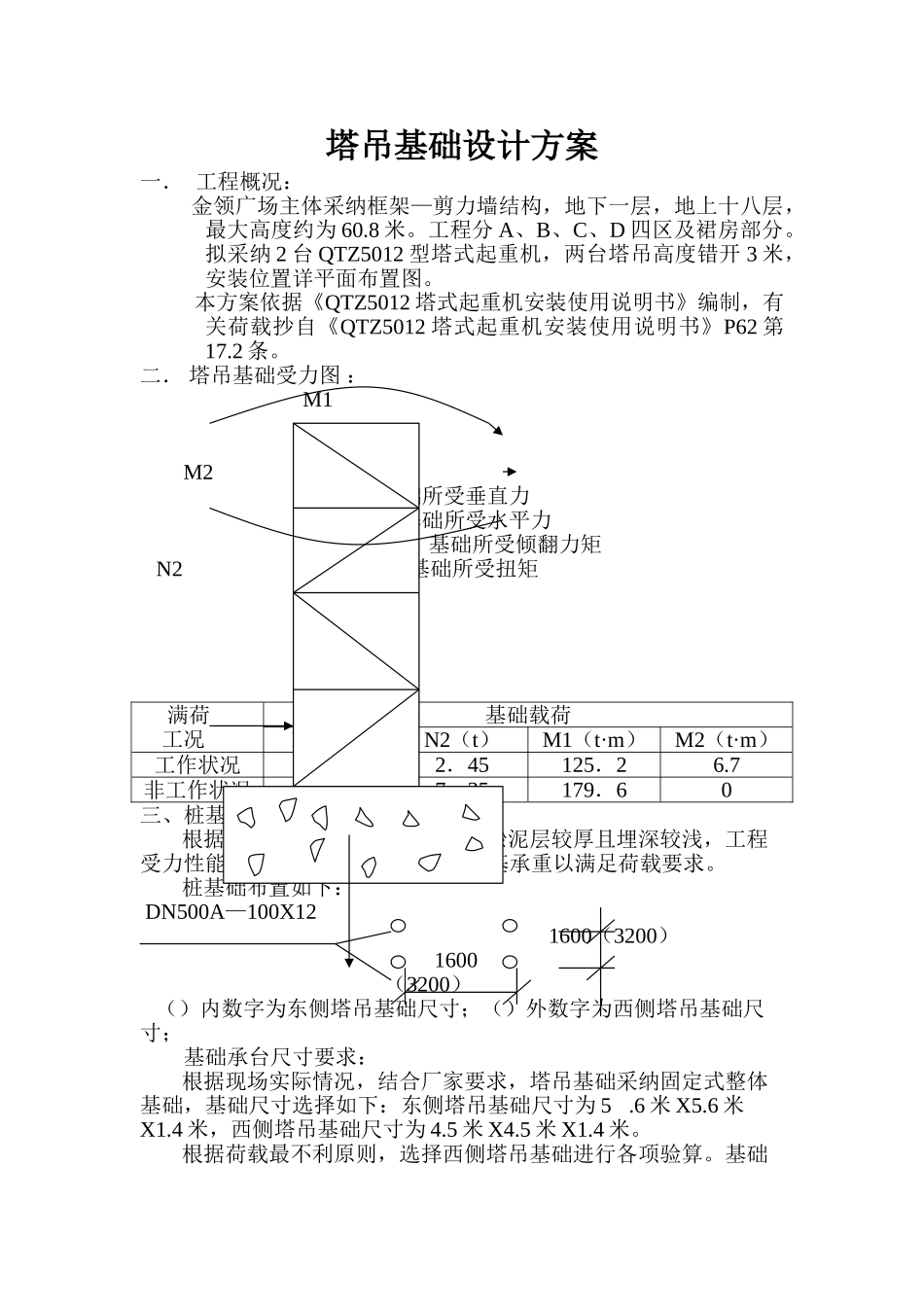

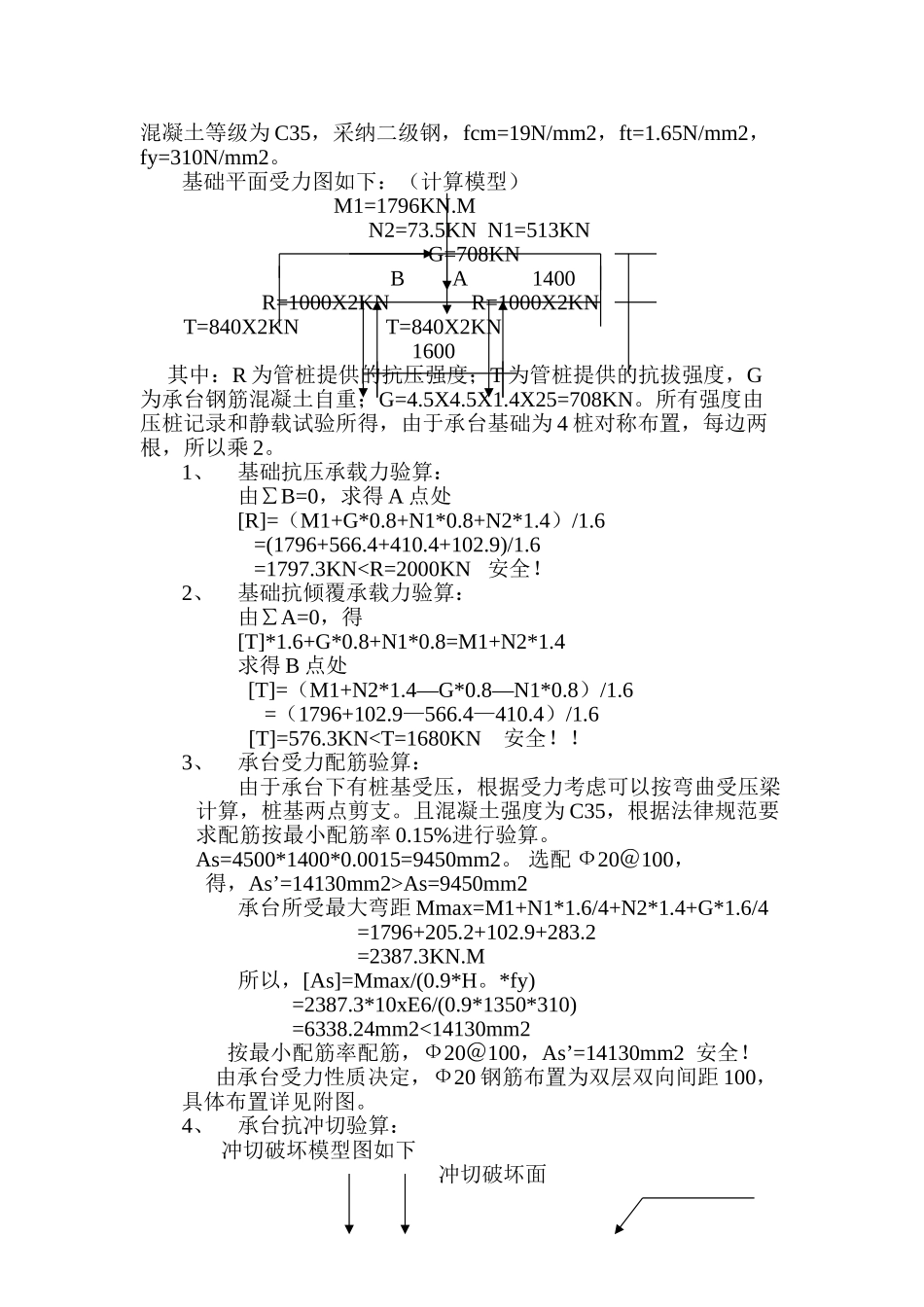

塔吊基础设计方案一． 工程概况： 金领广场主体采纳框架—剪力墙结构，地下一层，地上十八层，最大高度约为 60.8 米。工程分 A、B、C、D 四区及裙房部分。拟采纳 2 台 QTZ5012 型塔式起重机，两台塔吊高度错开 3 米，安装位置详平面布置图。 本方案依据《QTZ5012 塔式起重机安装使用说明书》编制，有关荷载抄自《QTZ5012 塔式起重机安装使用说明书》P62 第17.2 条。二． 塔吊基础受力图 ： M1 M2 N1：础所受垂直力 N2：基础所受水平力 M1、M2：基础所受倾翻力矩 N2 M3：基础所受扭矩N1 满荷工况基础载荷N1（t）N2（t）M1（t·m）M2（t·m）工作状况51．32．45125．26.7非工作状况43．47．35179．60三、桩基础布置图及承台要求：根据工程地质勘探报告，场地内淤泥层较厚且埋深较浅，工程受力性能不好。塔吊基础决定采纳桩基承重以满足荷载要求。桩基础布置如下： DN500A—100X12 1600（3200） 1600 （3200） （）内数字为东侧塔吊基础尺寸；（）外数字为西侧塔吊基础尺寸；基础承台尺寸要求：根据现场实际情况，结合厂家要求，塔吊基础采纳固定式整体基础，基础尺寸选择如下：东侧塔吊基础尺寸为 5.6 米 X5.6 米X1.4 米，西侧塔吊基础尺寸为 4.5 米 X4.5 米 X1.4 米。根据荷载最不利原则，选择西侧塔吊基础进行各项验算。基础混凝土等级为 C35，采纳二级钢，fcm=19N/mm2，ft=1.65N/mm2， fy=310N/mm2。基础平面受力图如下：（计算模型） M1=1796KN.M N2=73.5KN N1=513KN G=708KN B A 1400R=1000X2KN R=1000X2KN T=840X2KN T=840X2KN 1600 其中：R 为管桩提供的抗压强度；T 为管桩提供的抗拔强度，G为承台钢筋混凝土自重；G=4.5X4.5X1.4X25=708KN。所有强度由压桩记录和静载试验所得，由于承台基础为 4 桩对称布置，每边两根，所以乘 2。1、基础抗压承载力验算：由∑B=0，求得 A 点处[R]=（M1+G*0.8+N1*0.8+N2*1.4）/1.6 =(1796+566.4+410.4+102.9)/1.6 =1797.3KN
