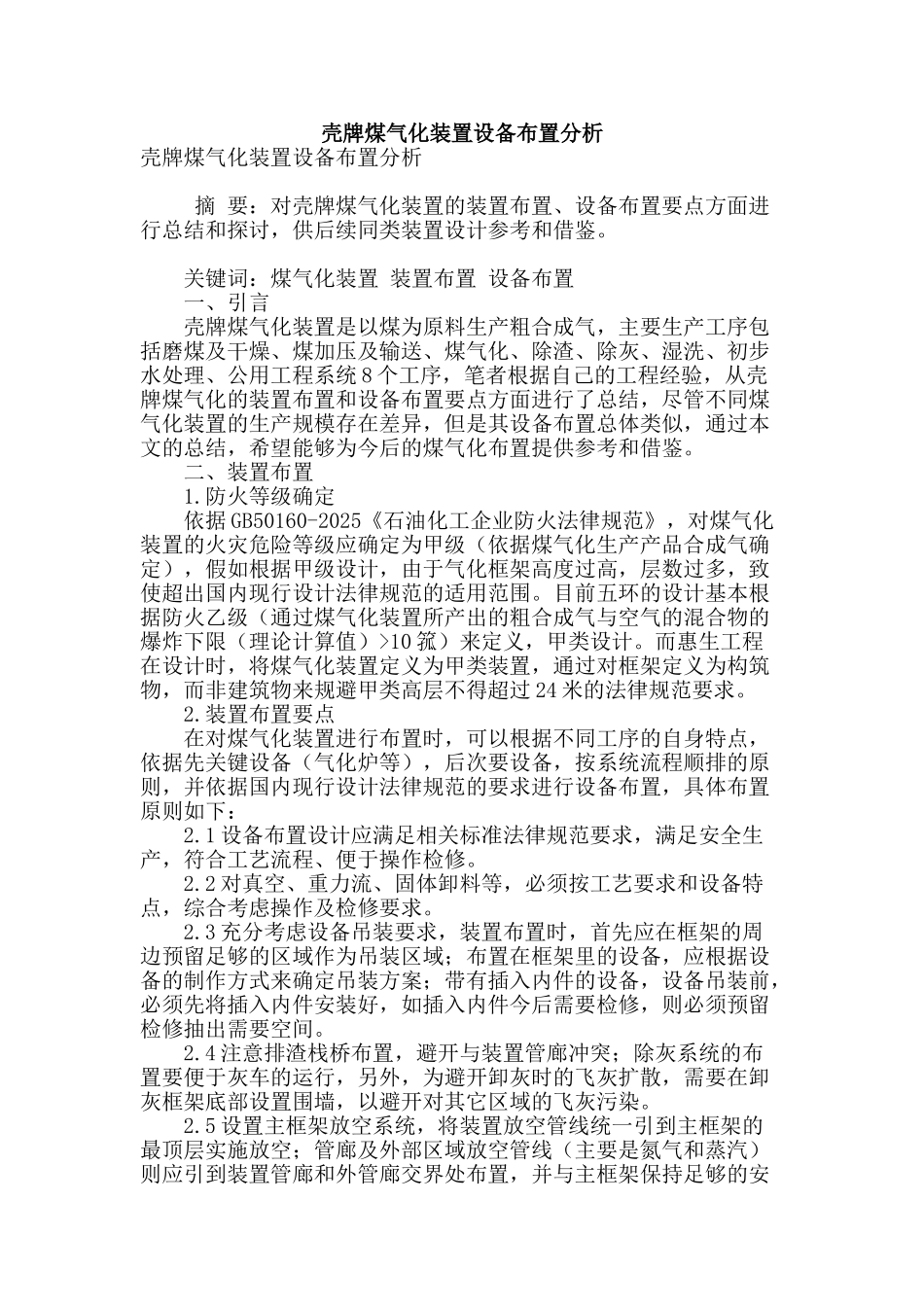

壳牌煤气化装置设备布置分析

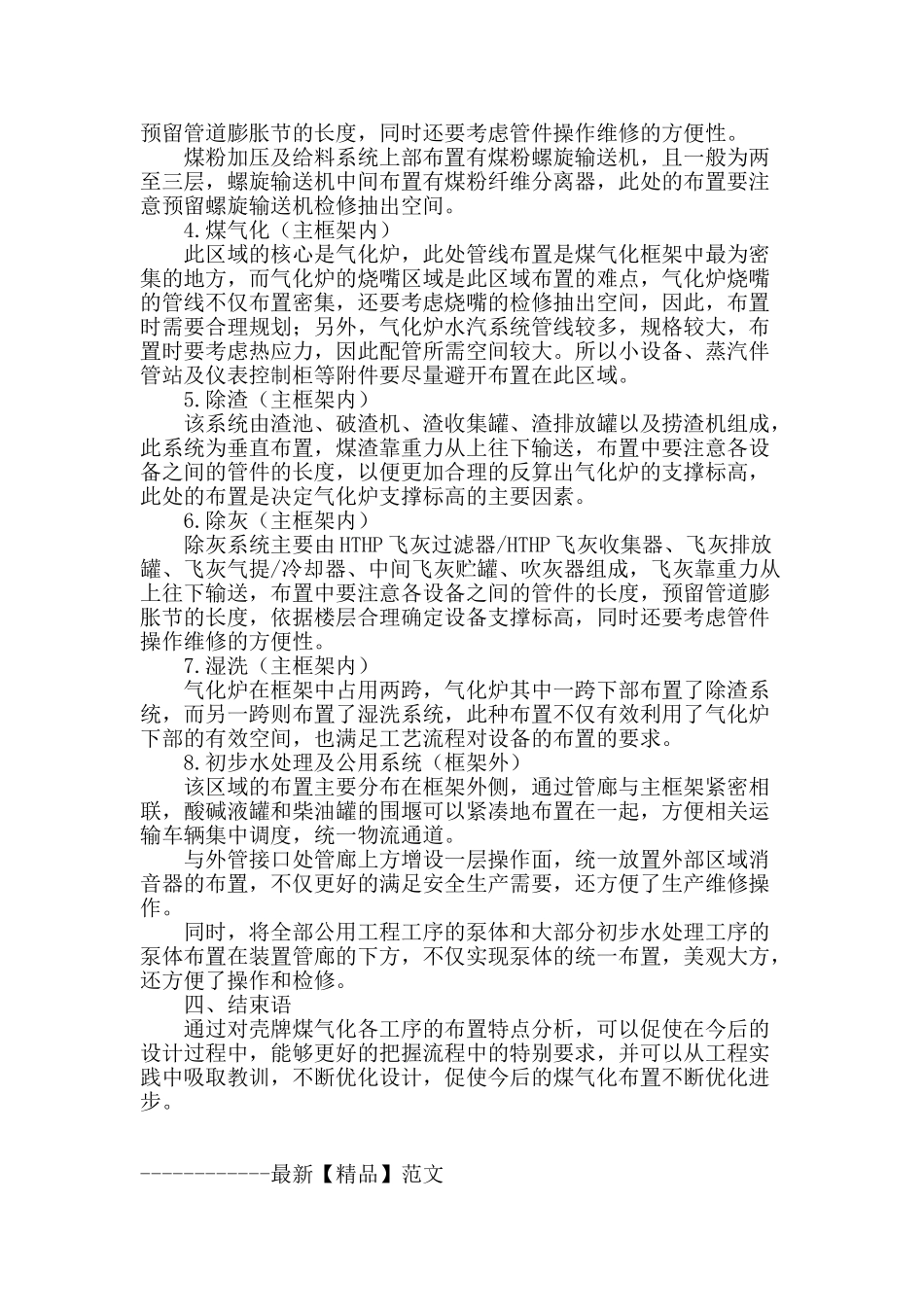

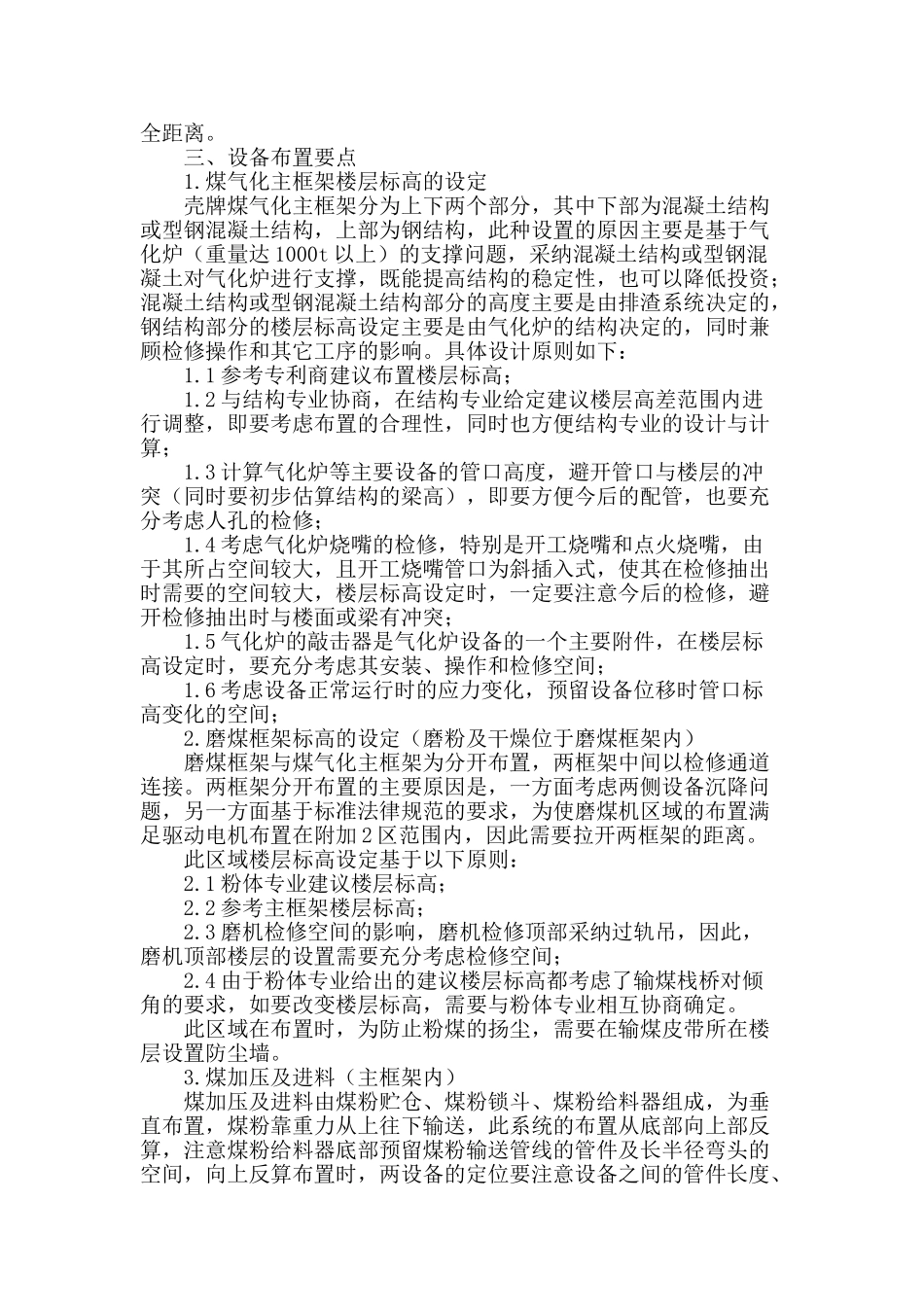

壳牌煤气化装置设备布置分析壳牌煤气化装置设备布置分析 摘 要：对壳牌煤气化装置的装置布置、设备布置要点方面进行总结和探讨，供后续同类装置设计参考和借鉴。 关键词：煤气化装置 装置布置 设备布置 一、引言 壳牌煤气化装置是以煤为原料生产粗合成气，主要生产工序包括磨煤及干燥、煤加压及输送、煤气化、除渣、除灰、湿洗、初步水处理、公用工程系统 8 个工序，笔者根据自己的工程经验，从壳牌煤气化的装置布置和设备布置要点方面进行了总结，尽管不同煤气化装置的生产规模存在差异，但是其设备布置总体类似，通过本文的总结，希望能够为今后的煤气化布置提供参考和借鉴。 二、装置布置 1.防火等级确定 依据 GB50160-2025《石油化工企业防火法律规范》，对煤气化装置的火灾危险等级应确定为甲级（依据煤气化生产产品合成气确定），假如根据甲级设计，由于气化框架高度过高，层数过多，致使超出国内现行设计法律规范的适用范围。目前五环的设计基本根据防火乙级（通过煤气化装置所产出的粗合成气与空气的混合物的爆炸下限（理论计算值）>10 箛）来定义，甲类设计。而惠生工程在设计时，将煤气化装置定义为甲类装置，通过对框架定义为构筑物，而非建筑物来规避甲类高层不得超过 24 米的法律规范要求。 2.装置布置要点 在对煤气化装置进行布置时，可以根据不同工序的自身特点，依据先关键设备（气化炉等），后次要设备，按系统流程顺排的原则，并依据国内现行设计法律规范的要求进行设备布置，具体布置原则如下： 2.1 设备布置设计应满足相关标准法律规范要求，满足安全生产，符合工艺流程、便于操作检修。 2.2 对真空、重力流、固体卸料等，必须按工艺要求和设备特点，综合考虑操作及检修要求。 2.3 充分考虑设备吊装要求，装置布置时，首先应在框架的周边预留足够的区域作为吊装区域；布置在框架里的设备，应根据设备的制作方式来确定吊装方案；带有插入内件的设备，设备吊装前，必须先将插入内件安装好，如插入内件今后需要检修，则必须预留检修抽出需要空间。 2.4 注意排渣栈桥布置，避开与装置管廊冲突；除灰系统的布置要便于灰车的运行，另外，为避开卸灰时的飞灰扩散，需要在卸灰框架底部设置围墙，以避开对其它区域的飞灰污染。 2.5 设置主框架放空系统，将装置放空管线统一引到主框架的最顶层实施放空；管廊及外部区域放空管线（主要是氮气和蒸汽）则应引到装置管廊和外管廊交界处布置，并与主框架保持足够...
