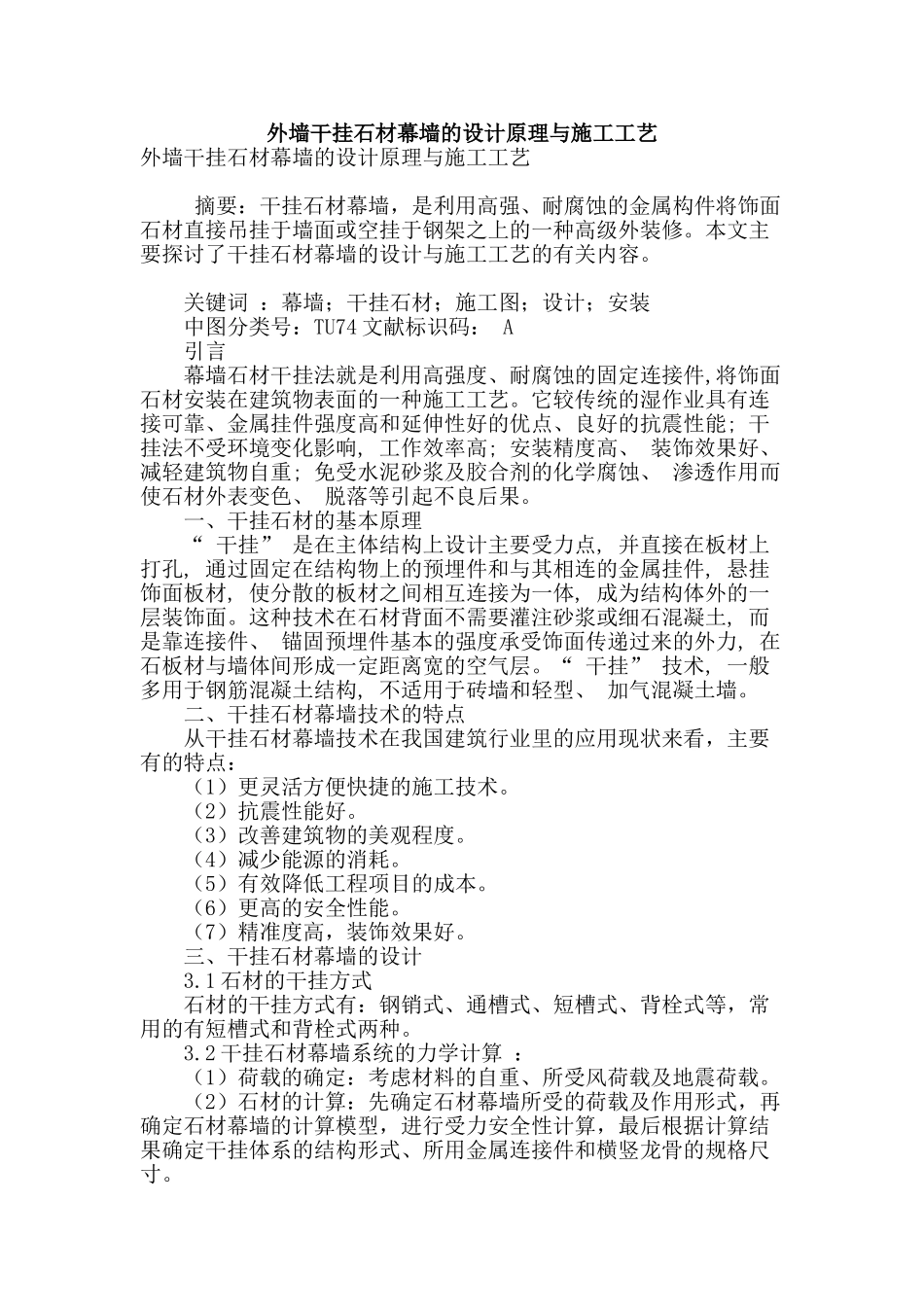

外墙干挂石材幕墙的设计原理与施工工艺外墙干挂石材幕墙的设计原理与施工工艺 摘要：干挂石材幕墙，是利用高强、耐腐蚀的金属构件将饰面石材直接吊挂于墙面或空挂于钢架之上的一种高级外装修。本文主要探讨了干挂石材幕墙的设计与施工工艺的有关内容。 关键词 ：幕墙；干挂石材；施工图；设计；安装 中图分类号：TU74 文献标识码： A 引言 幕墙石材干挂法就是利用高强度、耐腐蚀的固定连接件,将饰面石材安装在建筑物表面的一种施工工艺。它较传统的湿作业具有连接可靠、金属挂件强度高和延伸性好的优点、良好的抗震性能; 干挂法不受环境变化影响, 工作效率高; 安装精度高、 装饰效果好、 减轻建筑物自重; 免受水泥砂浆及胶合剂的化学腐蚀、 渗透作用而使石材外表变色、 脱落等引起不良后果。 一、干挂石材的基本原理 “ 干挂” 是在主体结构上设计主要受力点, 并直接在板材上打孔, 通过固定在结构物上的预埋件和与其相连的金属挂件, 悬挂饰面板材, 使分散的板材之间相互连接为一体, 成为结构体外的一层装饰面。这种技术在石材背面不需要灌注砂浆或细石混凝土, 而是靠连接件、 锚固预埋件基本的强度承受饰面传递过来的外力, 在石板材与墙体间形成一定距离宽的空气层。“ 干挂” 技术, 一般多用于钢筋混凝土结构, 不适用于砖墙和轻型、 加气混凝土墙。 二、干挂石材幕墙技术的特点 从干挂石材幕墙技术在我国建筑行业里的应用现状来看，主要有的特点： （1）更灵活方便快捷的施工技术。 （2）抗震性能好。 （3）改善建筑物的美观程度。 （4）减少能源的消耗。 （5）有效降低工程项目的成本。 （6）更高的安全性能。 （7）精准度高，装饰效果好。 三、干挂石材幕墙的设计 3.1 石材的干挂方式 石材的干挂方式有：钢销式、通槽式、短槽式、背栓式等，常用的有短槽式和背栓式两种。 3.2 干挂石材幕墙系统的力学计算 ： （1）荷载的确定：考虑材料的自重、所受风荷载及地震荷载。 （2）石材的计算：先确定石材幕墙所受的荷载及作用形式，再确定石材幕墙的计算模型，进行受力安全性计算，最后根据计算结果确定干挂体系的结构形式、所用金属连接件和横竖龙骨的规格尺寸。 （3）销钉孔处石材的抗剪验算：根据销钉孔的深度，石材厚度及石材板块尺寸等几何参数验算销钉孔处石材的抗剪强度。 （4）石材板块自身的抗弯验算：石材板块的抗弯验算分为两种情况：一是石材板块中发生最大弯曲应力的点在另一方向...
