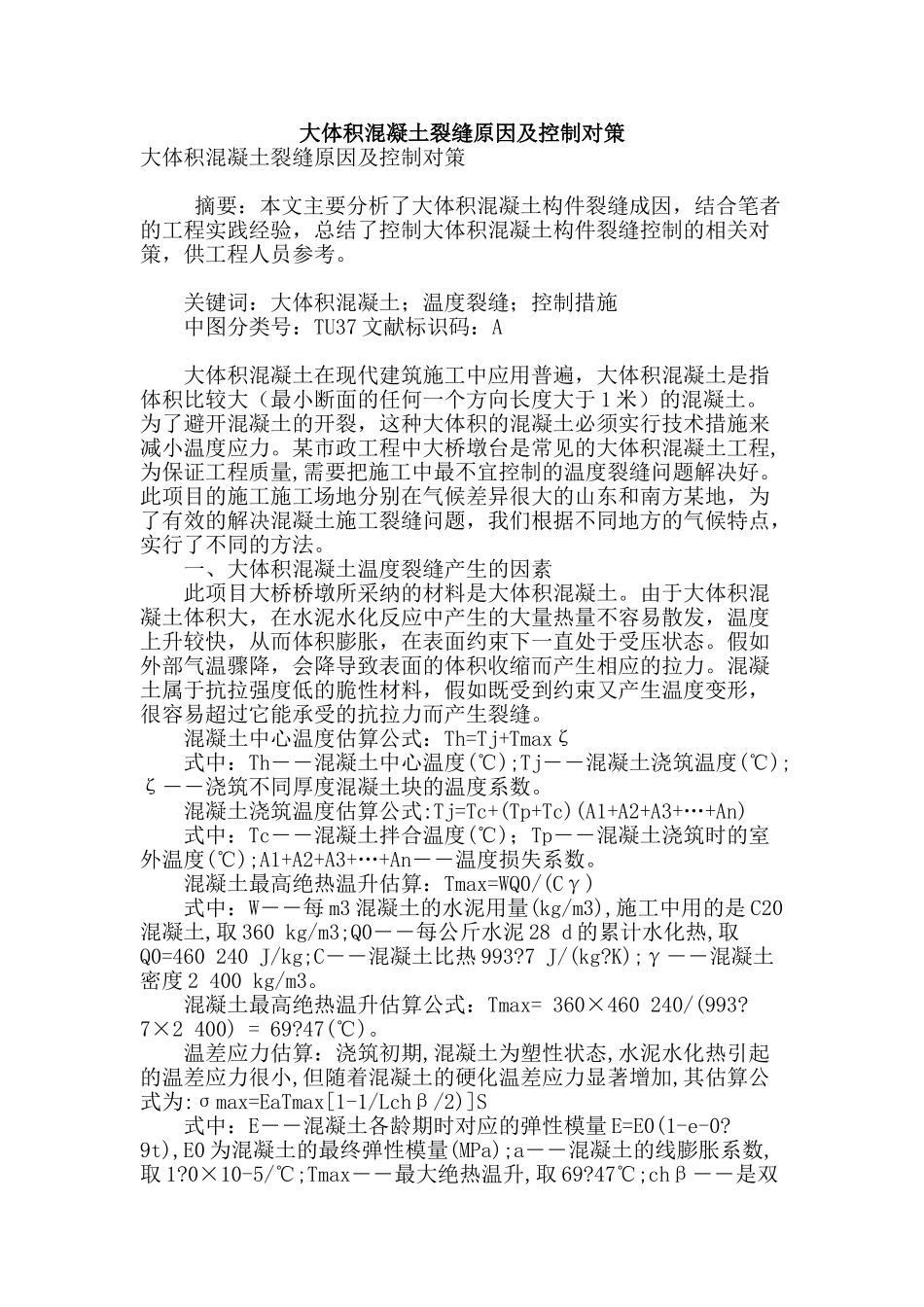

大体积混凝土裂缝原因及控制对策

大体积混凝土裂缝原因及控制对策大体积混凝土裂缝原因及控制对策 摘要：本文主要分析了大体积混凝土构件裂缝成因，结合笔者的工程实践经验，总结了控制大体积混凝土构件裂缝控制的相关对策，供工程人员参考。 关键词：大体积混凝土；温度裂缝；控制措施 中图分类号：TU37 文献标识码：A 大体积混凝土在现代建筑施工中应用普遍，大体积混凝土是指体积比较大（最小断面的任何一个方向长度大于 1 米）的混凝土。为了避开混凝土的开裂，这种大体积的混凝土必须实行技术措施来减小温度应力。某市政工程中大桥墩台是常见的大体积混凝土工程,为保证工程质量,需要把施工中最不宜控制的温度裂缝问题解决好。此项目的施工施工场地分别在气候差异很大的山东和南方某地，为了有效的解决混凝土施工裂缝问题，我们根据不同地方的气候特点，实行了不同的方法。 一、大体积混凝土温度裂缝产生的因素 此项目大桥桥墩所采纳的材料是大体积混凝土。由于大体积混凝土体积大，在水泥水化反应中产生的大量热量不容易散发，温度上升较快，从而体积膨胀，在表面约束下一直处于受压状态。假如外部气温骤降，会降导致表面的体积收缩而产生相应的拉力。混凝土属于抗拉强度低的脆性材料，假如既受到约束又产生温度变形，很容易超过它能承受的抗拉力而产生裂缝。 混凝土中心温度估算公式：Th=Tj+Tmaxζ 式中：Th――混凝土中心温度(℃);Tj――混凝土浇筑温度(℃);ζ――浇筑不同厚度混凝土块的温度系数。 混凝土浇筑温度估算公式:Tj=Tc+(Tp+Tc)(A1+A2+A3+…+An) 式中：Tc――混凝土拌合温度(℃)；Tp――混凝土浇筑时的室外温度(℃);A1+A2+A3+…+An――温度损失系数。 混凝土最高绝热温升估算：Tmax=WQ0/(Cγ) 式中：W――每 m3 混凝土的水泥用量(kg/m3),施工中用的是 C20混凝土,取 360 kg/m3;Q0――每公斤水泥 28 d 的累计水化热,取Q0=460 240 J/kg;C――混凝土比热 993?7 J/(kg?K);γ――混凝土密度 2 400 kg/m3。 混凝土最高绝热温升估算公式：Tmax= 360×460 240/(993?7×2 400) = 69?47(℃)。 温差应力估算：浇筑初期,混凝土为塑性状态,水泥水化热引起的温差应力很小,但随着混凝土的硬化温差应力显著增加,其估算公式为:σmax=EaTmax[1-1/Lchβ/2)]S 式中：E――混凝土各龄期时对应的弹性模量 E=E0(1-e-0?9t),E0 为混凝土的最终弹性模量(MPa);a――混凝土的线膨胀系数,取 1?0×10-5/℃;Tmax――最大绝热温升,取 69?47℃;chβ――是...
