大厦给排水施工组织设计方案

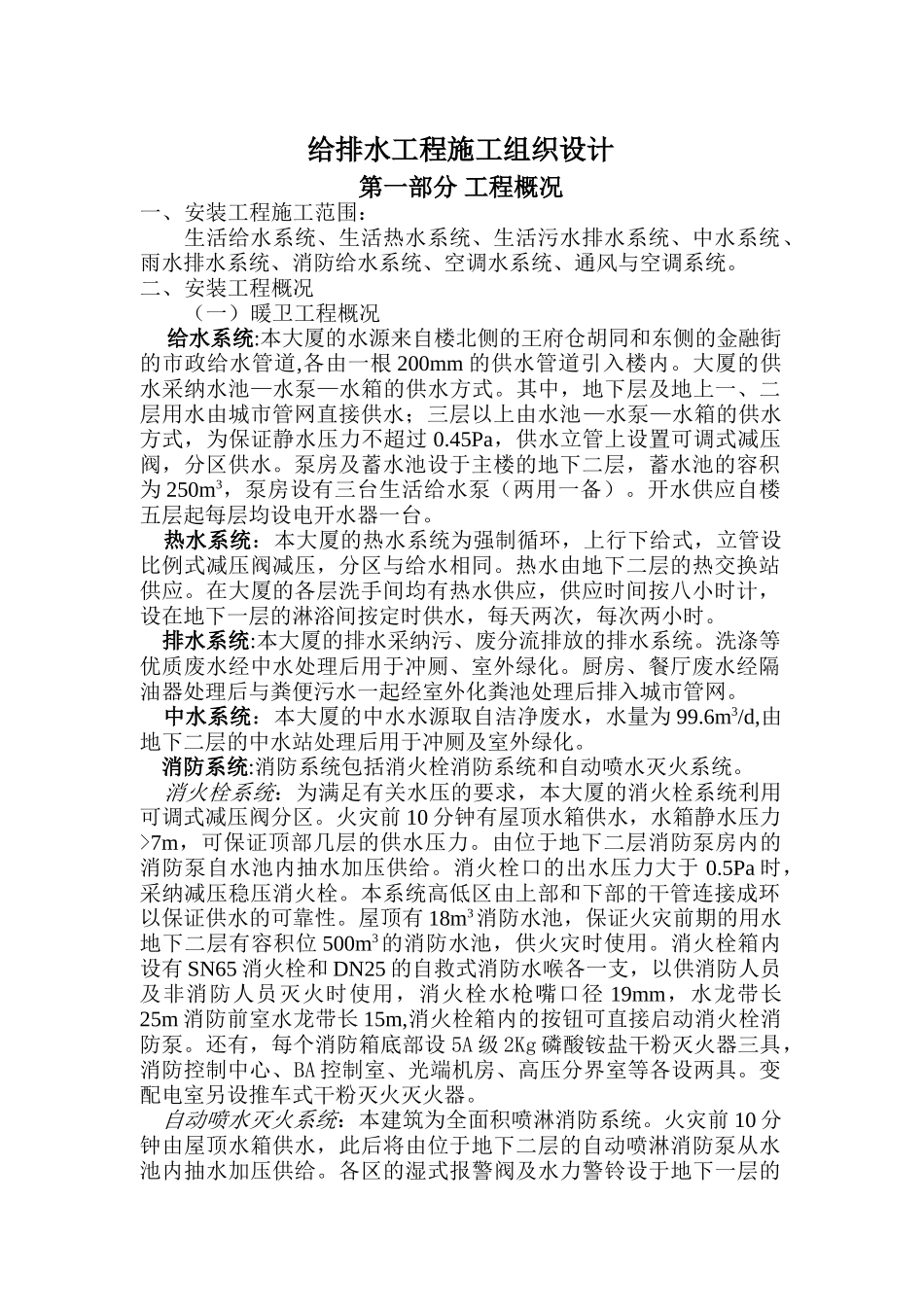

给排水工程施工组织设计第一部分 工程概况一、安装工程施工范围：生活给水系统、生活热水系统、生活污水排水系统、中水系统、雨水排水系统、消防给水系统、空调水系统、通风与空调系统。二、安装工程概况（一）暖卫工程概况 给水系统:本大厦的水源来自楼北侧的王府仓胡同和东侧的金融街的市政给水管道,各由一根 200mm 的供水管道引入楼内。大厦的供水采纳水池—水泵—水箱的供水方式。其中，地下层及地上一、二层用水由城市管网直接供水；三层以上由水池—水泵—水箱的供水方式，为保证静水压力不超过 0.45Pa，供水立管上设置可调式减压阀，分区供水。泵房及蓄水池设于主楼的地下二层，蓄水池的容积为 250m3，泵房设有三台生活给水泵（两用一备）。开水供应自楼五层起每层均设电开水器一台。 热水系统：本大厦的热水系统为强制循环，上行下给式，立管设比例式减压阀减压，分区与给水相同。热水由地下二层的热交换站供应。在大厦的各层洗手间均有热水供应，供应时间按八小时计，设在地下一层的淋浴间按定时供水，每天两次，每次两小时。 排水系统:本大厦的排水采纳污、废分流排放的排水系统。洗涤等优质废水经中水处理后用于冲厕、室外绿化。厨房、餐厅废水经隔油器处理后与粪便污水一起经室外化粪池处理后排入城市管网。 中水系统：本大厦的中水水源取自洁净废水，水量为 99.6m3/d,由地下二层的中水站处理后用于冲厕及室外绿化。 消防系统:消防系统包括消火栓消防系统和自动喷水灭火系统。 消火栓系统：为满足有关水压的要求，本大厦的消火栓系统利用可调式减压阀分区。火灾前 10 分钟有屋顶水箱供水，水箱静水压力>7m，可保证顶部几层的供水压力。由位于地下二层消防泵房内的消防泵自水池内抽水加压供给。消火栓口的出水压力大于 0.5Pa 时，采纳减压稳压消火栓。本系统高低区由上部和下部的干管连接成环以保证供水的可靠性。屋顶有 18m3消防水池，保证火灾前期的用水地下二层有容积位 500m3的消防水池，供火灾时使用。消火栓箱内设有 SN65 消火栓和 DN25 的自救式消防水喉各一支，以供消防人员及非消防人员灭火时使用，消火栓水枪嘴口径 19mm，水龙带长25m 消防前室水龙带长 15m,消火栓箱内的按钮可直接启动消火栓消防泵。还有，每个消防箱底部设 5A 级 2Kg 磷酸铵盐干粉灭火器三具，消防控制中心、BA 控制室、光端机房、高压分界室等各设两具。变配电室另设推车式干粉灭火灭火器。 自动喷水灭火系统：本建筑为全...
