护板与密封装置安装作业指导书

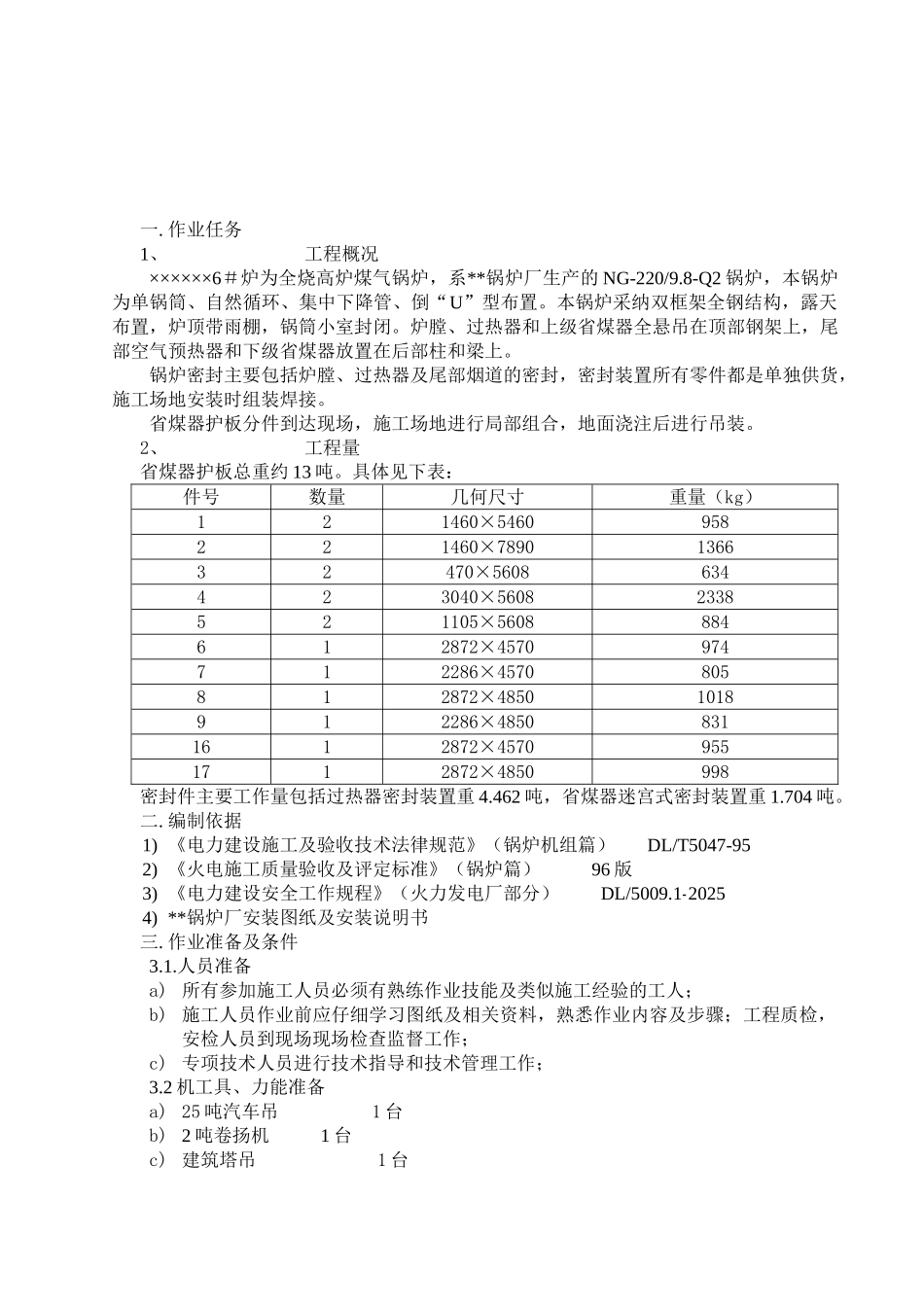

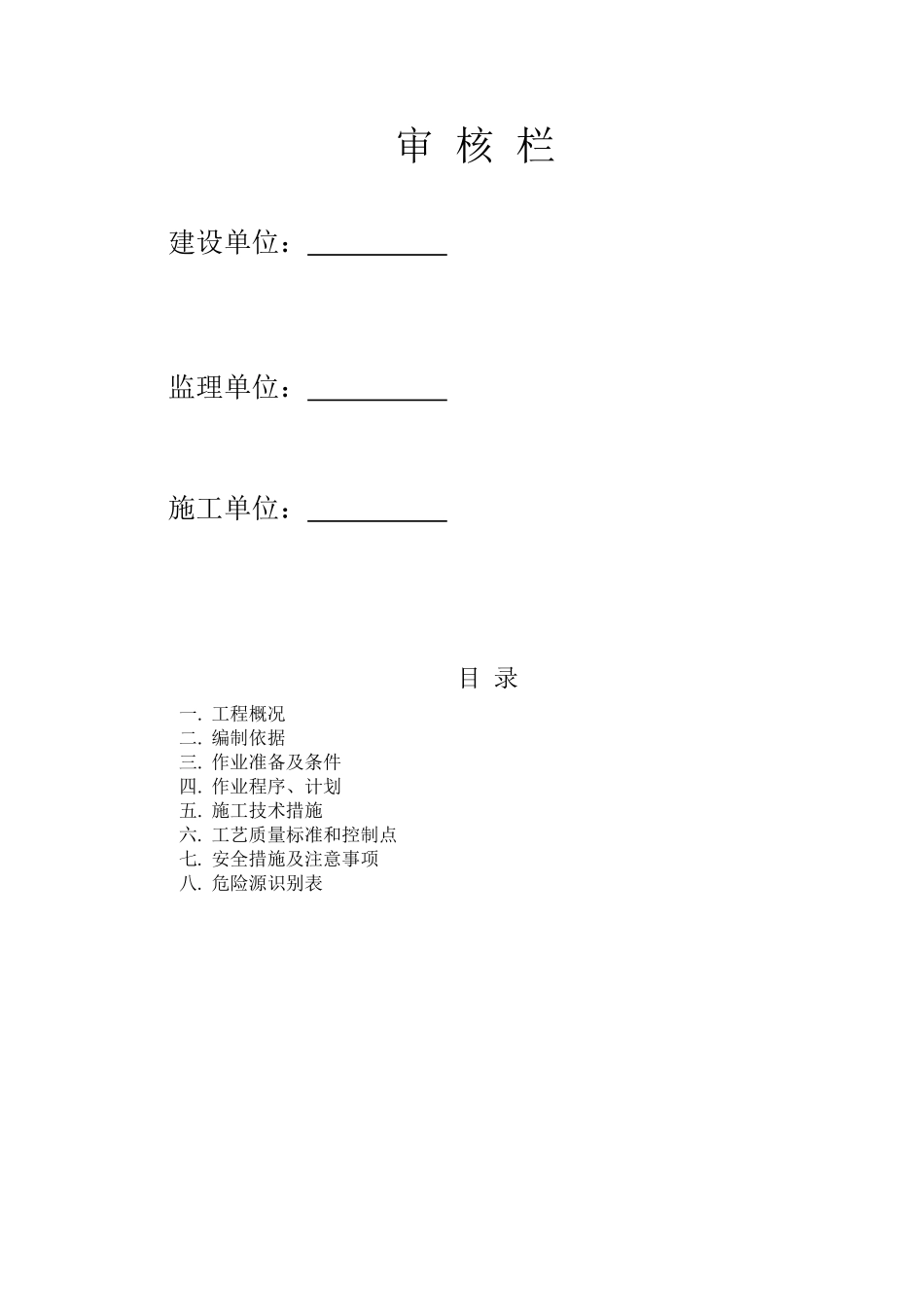

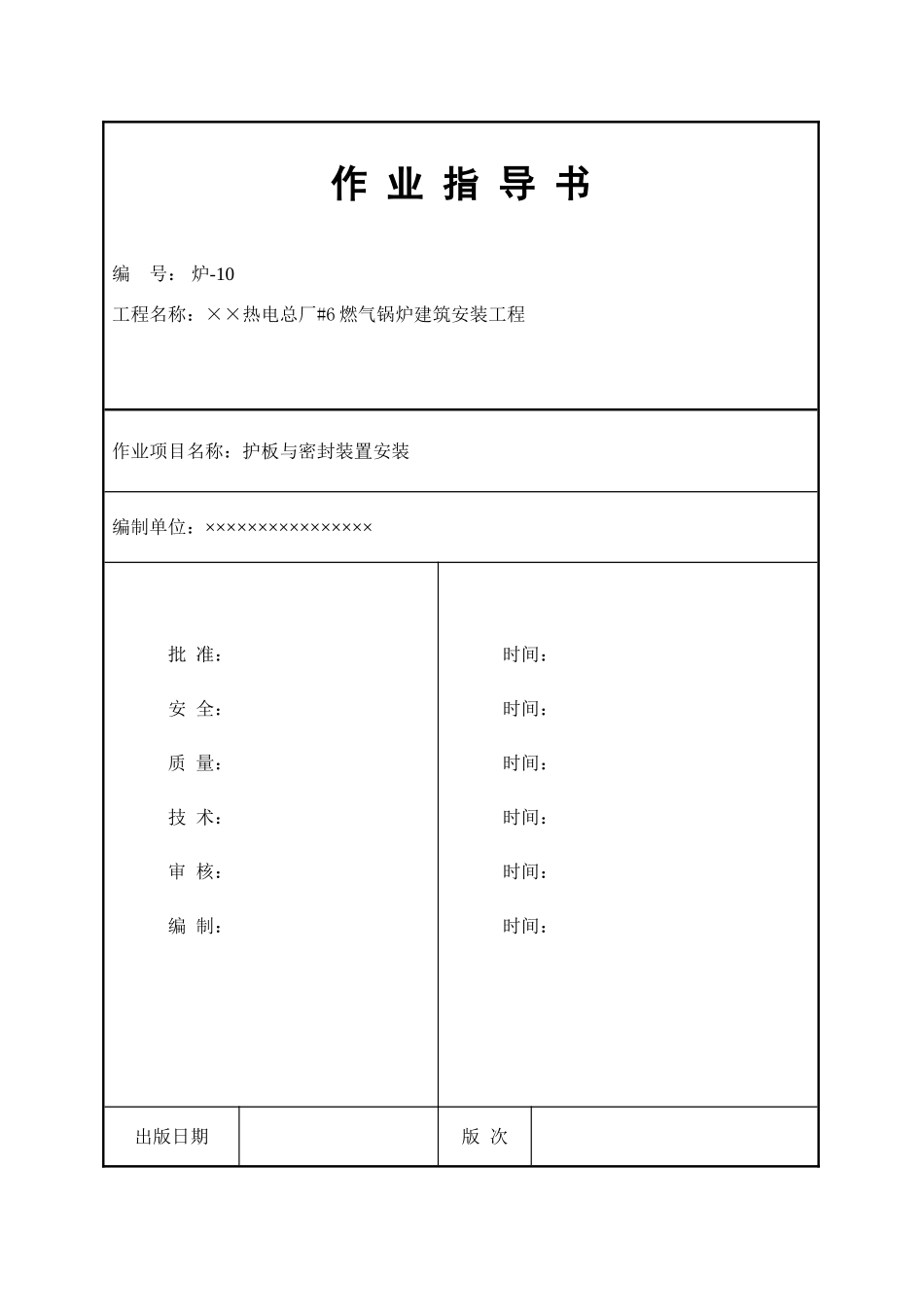

作 业 指 导 书编 号： 炉-10工程名称：××热电总厂#6 燃气锅炉建筑安装工程 作业项目名称：护板与密封装置安装编制单位：×××××××××××××××× 批 准：安 全： 质 量： 技 术：审 核：编 制： 时间：时间：时间：时间：时间：时间：出版日期版 次审 核 栏建设单位： 监理单位： 施工单位： 目 录一. 工程概况二. 编制依据三. 作业准备及条件四. 作业程序、计划五. 施工技术措施六. 工艺质量标准和控制点七. 安全措施及注意事项八. 危险源识别表一. 作业任务1、工程概况××××××6＃炉为全烧高炉煤气锅炉，系**锅炉厂生产的 NG-220/9.8-Q2 锅炉，本锅炉为单锅筒、自然循环、集中下降管、倒“U”型布置。本锅炉采纳双框架全钢结构，露天布置，炉顶带雨棚，锅筒小室封闭。炉膛、过热器和上级省煤器全悬吊在顶部钢架上，尾部空气预热器和下级省煤器放置在后部柱和梁上。锅炉密封主要包括炉膛、过热器及尾部烟道的密封，密封装置所有零件都是单独供货，施工场地安装时组装焊接。省煤器护板分件到达现场，施工场地进行局部组合，地面浇注后进行吊装。2、工程量省煤器护板总重约 13 吨。具体见下表：件号数量几何尺寸重量（kg）121460×5460958221460×7890136632470×5608634423040×56082338521105×5608884612872×4570974712286×4570805812872×48501018912286×48508311612872×45709551712872×4850998密封件主要工作量包括过热器密封装置重 4.462 吨，省煤器迷宫式密封装置重 1.704 吨。二. 编制依据1) 《电力建设施工及验收技术法律规范》（锅炉机组篇） DL/T5047-952) 《火电施工质量验收及评定标准》（锅炉篇） 96 版3) 《电力建设安全工作规程》（火力发电厂部分） DL/5009.1-20254) **锅炉厂安装图纸及安装说明书三. 作业准备及条件3.1.人员准备a) 所有参加施工人员必须有熟练作业技能及类似施工经验的工人；b) 施工人员作业前应仔细学习图纸及相关资料，熟悉作业内容及步骤；工程质检，安检人员到现场现场检查监督工作；c) 专项技术人员进行技术指导和技术管理工作；3.2 机工具、力能准备a) 25 吨汽车吊 1 台b) 2 吨卷扬机 1 台c) 建筑塔吊 1 台d) 5 吨链条葫芦 3 只e) 2 吨链条葫芦 5 只f) 1 吨链条葫芦 5 只g) 电焊机、火焊割炬数量能满足施工要求h) 其它小型工具3.3 作业条件a) 设备到货齐全，并检验合格；b) 机、工具配备齐全，...
